某些應用環境比如企業或?qū)W校，既有自己的內部網絡，同時又要訪問Internet，選擇多WAN口路由器同時接內部網絡與Internet。如果不做相應設置，訪問內部網絡的數據可能會發往Internet，同樣，訪問Internet數據可能會發往內部網絡，從而導致絡無法正常訪問。如何設置可以既可以正常內部網絡，又可以正常訪問Internet。

本文將以TL-ER5120為例來展示負載均衡的配置過程。

【需求介紹】

某公司內部網絡為“10.0.0.0/24”，同時接Internet外線，現需要使用TL-ER5120來實現網絡中所有訪問內部網絡數據發往內部網絡，訪問外網的數據走Internet線路。

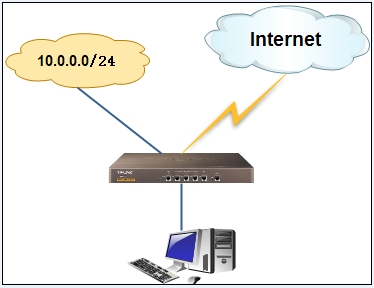

如圖示：WAN1口接內部網絡，WAN2口接Internet。

設置步驟：

1、設置路由器為雙WAN口模式（TL-WVR300默認雙WAN口，無須更改）：

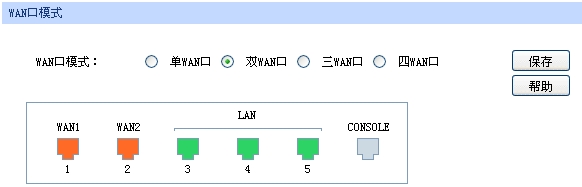

接口設置>>WAN口模式：選擇為“雙WAN口”保存。設置完成后，路由器前面板上前兩個接口（從左到右）為路由器的兩個WAN口。

2、設置WAN口網絡參數以及上下行帶寬：

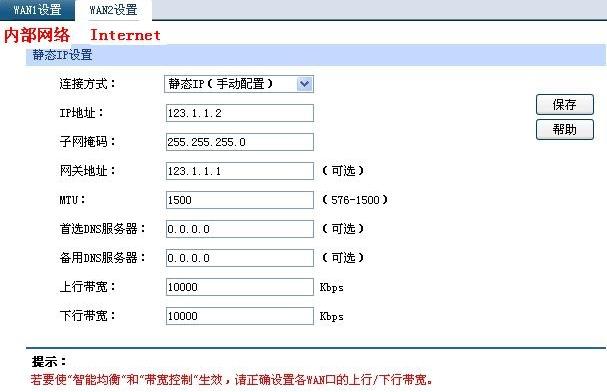

接口設置>>WAN口設置：“WAN1設置”與“WAN2設置”處設置WAN口網絡參數以及該線路的上下行帶寬值。

注意：請如實填寫線路的上行與下行帶寬值！

3、設置流量均衡策略：

流量均衡>>策略選路頁面，添加如下兩條規則：

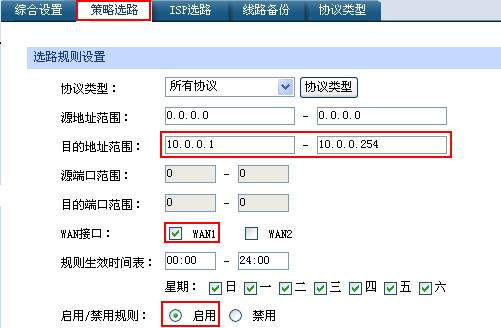

①、指定訪問前端內部網“10.0.0.1—10.0.0.254”數據由WAN1轉發：

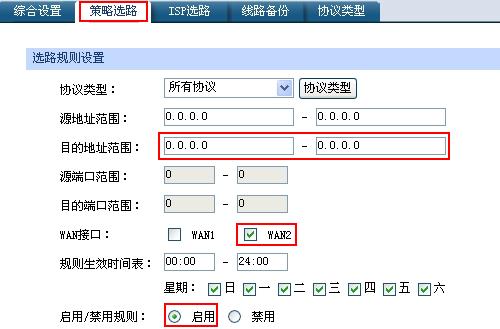

②、指定訪問其余網段的所有數據由WAN2口轉發：
