企業路由器應用-PPPoE服務器設置案例

發布時間:2025-04-07 文章來源:xp下載站 瀏覽:

無線路由器可以實現寬帶共享功能,為局域網內的電腦、手機、筆記本等終端提供有線、無線接入網絡。本文指導如何快速設置路由器連接寬帶上網。

PPPOE即PPP over Ethernet,是指在以太網中傳輸PPP的技術,通過PPPoE可以防范ARP欺騙,同時為客戶端統一分配IP以及DNS等參數,有效避免了靜動態IP方式因地址沖突或者參數設置不當導致無法訪問外網的問題,還可以結合Radius服務器對客戶進行認證、授權以及計費,目前國內ISP多采用PPPoE作為接入認證方式。

TL-ER6110/TL-ER6120/TL-R473/TL-R483內置PPPoE服務器,下面以一個實例來展示TL-ER6120的解決方案和配置過程。

需求介紹

某小區100M光纖接入,寬帶用戶有100家,寬帶服務商需要用戶通過PPPOE撥號的方式,來撥自己搭建的PPPOE服務器,從而通過自己所接入的光纖線路進行上網。本文將通過一個實例來展示TL-ER6120的PPPOE服務器配置過程。

小區寬帶服務商自己上網所用到的IP地址:192.168.1.10-192.168.1.20。小區寬帶服務商建立的視頻服務器IP地址為:192.168.1.8。

網絡規劃

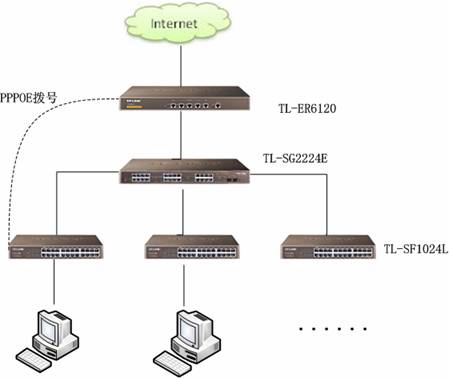

TL-ER6120設置為單WAN口,接入一條100M光纖,核心交換機為TL-SG2224E,接入層交換機使用TL-SF1024L,小區寬帶服務商和小區寬帶用戶通過接入層交換機連接公網。

企業路由器應用-PPPoE服務器配置實例本站



設置步驟

1、 PPPoE服務器全局設置:

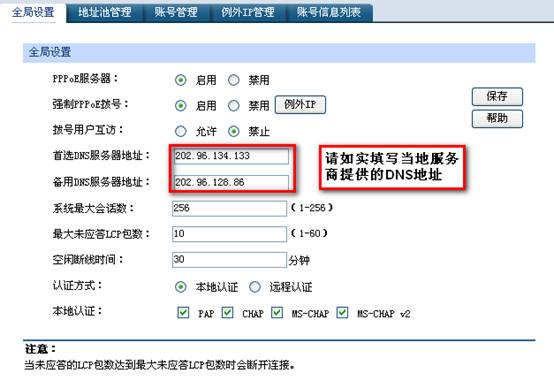

系統服務----PPPoE服務器----全局設置,進入“全局設置”標簽界面:

企業路由器應用-PPPoE服務器配置實例本站

PPPoE服務器:啟用或者禁用PPPOE服務器,這里選擇啟用。

強制PPPoE撥號:啟用該功能,只有PPPoE撥號用戶以及例外IP(白名單)可以使用網絡,如果禁用該功能,則所有用戶都可以使用網絡。這里選擇啟用該功能。

撥號用戶互訪:是否允許撥號之后的用戶互相訪問。建議選擇禁止。

首選DNS服務器/備用DNS服務器地址:服務商提供的當?shù)谼NS地址。建議如實填寫。

系統最大會話數:PPPoE可同時在線的的最大用戶數。建議填寫256。

最大未應答LCP包數:PPPoE撥號成功之后,服務器會發送LCP數據包檢測線路是否正常,如果超過設置的最大未應答數據包數,服務器即認為PPPoE線路斷開連接。建議填寫10。

空閑斷線時間:如果在填寫的時間范圍內沒有進行上網操作,路由器即認為客戶端PPPoE斷開連接。建議填寫30。

認證方式:分為本地認證和遠程認證。建議選擇本地認證。

本地認證:通過本地服務器(即路由器)進行認證,需要選擇本地認證想要支持的認證方式。遠程認證:通過遠程Radius服務器進行認證授權計費,需要填寫Radius服務器地址和認證服務器提供的與共享密鑰。

本地認證:本地認證所支持的認證方式。建議全部勾選。

Radius服務器地址:遠程Radius服務器的IP地址。

預共享密鑰:遠程Radius服務器提供的預共享密鑰。

2、 設置例外IP

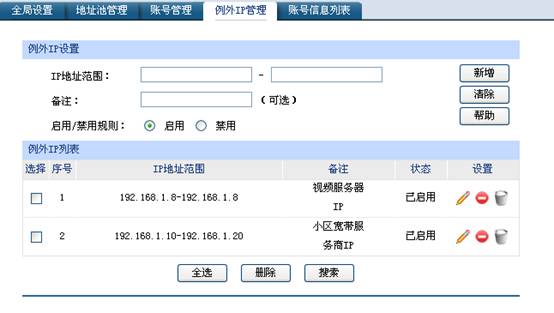

系統服務----PPPOE服務器----例外IP管理,進入“例外IP管理”標簽界面:

企業路由器應用-PPPoE服務器配置實例本站

IP地址范圍:填寫不需要通過撥號就可以訪問網絡的用戶IP地址范圍。按照需求,此處填寫192.168.1.8-192.168.1.8,以及192.168.1.10-192.168.1.20。

備注:對所填寫的IP地址范圍進行說明,可選。此處對192.168.1.8-192.168.1.8的備注為視頻服務器IP,對192.168.1.10-192.168.1.20的備注為小區寬帶服務商IP。

3、 設置PPPOE地址池:

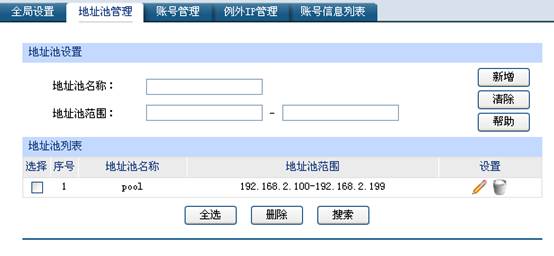

系統服務----PPPOE服務器----地址池管理,進入“地址池管理”標簽界面:

企業路由器應用-PPPoE服務器配置實例本站

地址池名稱:分配給PPPoE撥號用戶的地址池名稱。此處填寫pool。

地址池范圍:PPPoE撥號用戶所使用的地址范圍。此處填寫192.168.2.100-192.168.2.199。

注:PPPoE地址池范圍不能夠和路由器的LAN口在同一網段。

4、 添加賬號:

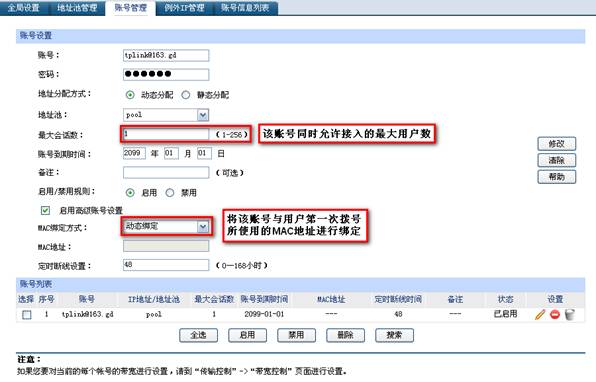

系統服務----PPPOE服務器----賬號管理,進入“賬號管理”標簽界面:

企業路由器應用-PPPoE服務器配置實例本站

賬號:用戶撥號所使用的賬號,可以自定義。此處填寫tplink@163.gd。

密碼:用戶撥號所使用的密碼,可以自定義。此處填寫tplink。

地址分配方式:分為動態分配和靜態分配。建議選擇動態分配方式。

動態分配:用戶動態獲取地址池中的地址,每次獲取到的地址都不相同。

靜態分配:用戶每次獲取到的都是用戶指定的同一個IP地址,需要用戶自己填寫分配給用戶的靜態IP地址。

地址池:分配給用戶的地址范圍。此處選擇地址池管理中建立的地址池pool。

最大會話數:該賬號同時允許接入的最大用戶數。建議填寫1,即該賬號只能給一個用戶進行撥號。

賬號到期時間:該賬號到期的時間,建議默認值。

備注:可選,對該賬號進行說明。

啟用/禁用規則:啟用禁用該賬號設置。選擇啟用。

啟用高級賬號設置:開啟或者關閉高級賬號設置。建議勾選。

MAC綁定方式:分為不綁定、動態綁定、靜態綁定。建議選擇動態綁定。

不綁定:不對用戶撥號使用的MAC地址和該賬號進行綁定。

動態綁定將該賬號和用戶第一次撥號所使用的MAC地址進行綁定。

靜態綁定:將該賬號與用戶所填寫的MAC地址進行綁定。需要用戶自己填寫MAC地址。

定時斷線設置:用戶撥號之后,超過所設置的時間范圍,PPPoE會自動斷開連接,建議保持默認的48小時。


本文可以幫助您基本地設置和管理您的路由器。
