企業路由器應用與三層交換機的對接使用應用圖文使用教程

發布時間:2025-04-07 文章來源:xp下載站 瀏覽:

無線路由器可以實現寬帶共享功能,為局域網內的電腦、手機、筆記本等終端提供有線、無線接入網絡。本文指導如何快速設置路由器連接寬帶上網。

(本文適用于TL-ER6120 V1.0、TL-ER6110 V1.0、TL-ER5120 V1.0、TL-ER5110 V1.0、TL-ER5520G V1.0、TL-ER5510G V1.0、TL-ER5210G V1.0、TL-R473 V3.0、TL-R483 V3.0、TL-R478 V4.0、TL-R478+ V5.0、TL-WVR300 V1.0)

企業路由器支持多NAT轉換,路由器下面可接三層交換機劃分不同子網,各子網主機可以通過ER路由器共享上網。

本文以TL-ER5120為例說明其配置過程。

拓?fù)淙缦聢D所示:

企業路由器應用與三層交換機的對接使用應用教程本站

TL-ER5120 LAN網段為“192.168.1.0 /24”;

三層交換機下VLAN2網段為“192.168.2.0 /24”,VLAN3網段為“192.168.3.0 /24”,三層交換機與TL-ER5120 LAN口級聯VLAN IP為“192.168.1.2”

設置步驟:

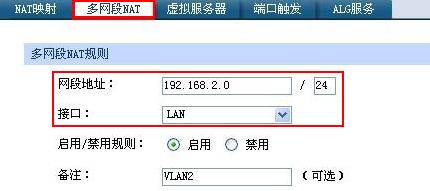

1、設置多NAT轉換:轉發規則→多網段NAT標簽頁設置NAT轉換,分別添加VLAN2與VLAN3的網段地址。

企業路由器應用與三層交換機的對接使用應用教程本站

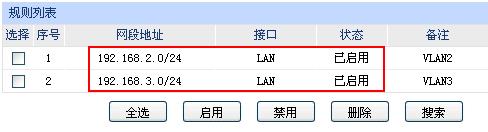

設置完成后的規則如下:

企業路由器應用與三層交換機的對接使用應用教程本站

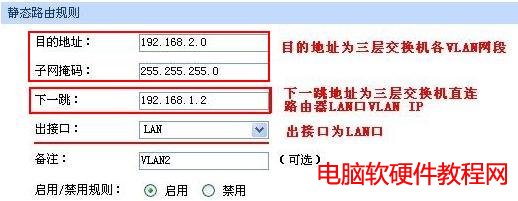

2、設置靜態路由:路由設置→靜態路由標簽頁設置。

企業路由器應用與三層交換機的對接使用應用教程本站

設置完成的靜態路由如下:

企業路由器應用與三層交換機的對接使用應用教程本站

設置完成,三層交換機下各VLAN PC即可通過TL-ER5120共享上網。


本文可以幫助您基本地設置和管理您的路由器。
