綜合布線設計流程

發布時間:2025-04-06 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

綜合布線系統是智能建筑系統設計的基礎,必須在建筑物各部分功能確定后,方能正確選擇其系統類型并設計出符合使用要求的系統結構,以達到經濟、適用的功能,并應為未來的擴充發展留有余地。

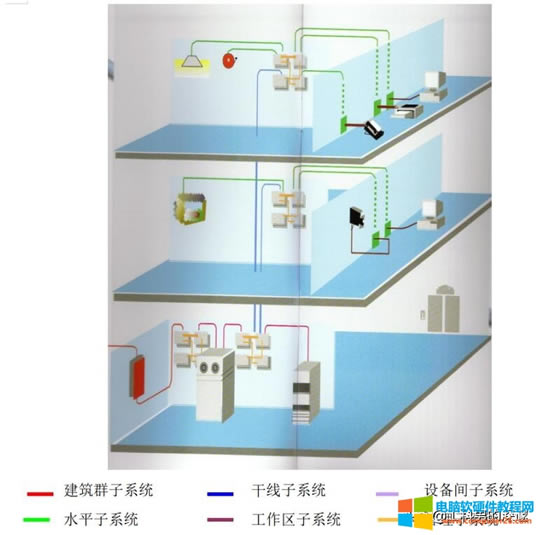

綜合布線設計流程



綜合布線是開放式網絡拓?fù)浣Y(jié)構,應能支持網絡數據、IP電話、視頻監控、多媒體業務等信息的傳遞,綜合布線設計的好壞,關系到各系統的建設的成敗。

一、總體需要分析

在設計綜合布線系統之前需要掌握以下幾方面的信息:

1、建筑物的結構情況(弱電豎井、層高),建筑平面圖;

2、信息點的數量、位置、用途;

3、設備選型(器件品牌,五類/六類,屏蔽/非屏蔽,雙絞線/光纖)

4、工期及投資情況;

信息點分布表

序號

位置

電話

信息點

監控

IP廣播

1

1F-101室

1

3

1

1

2

......













二、總體設計

了解完智能建筑的基本情況后,就需要根據建筑物情況進行總體設計:

1、管理子系統中設備管理間位置及布局;

2、設備間子系統(主機房)的位置選擇;

3、主干線纜的引入方式(架空、直埋、橋架、排管、電纜溝)或者多種方式的結合;

三、系統結構設計

完成綜合布線總體設計后,就需要對系統結構設計規劃。

1、網絡總體拓?fù)?/span>

2、網絡主干路由

3、綜合布線相關設計規范

GB 50311-2016 綜合布線系統工程設計規范;

ISO/IEC 11801;

EN 50173;

EIA/TIA 568;

四、繪制布線施工圖紙

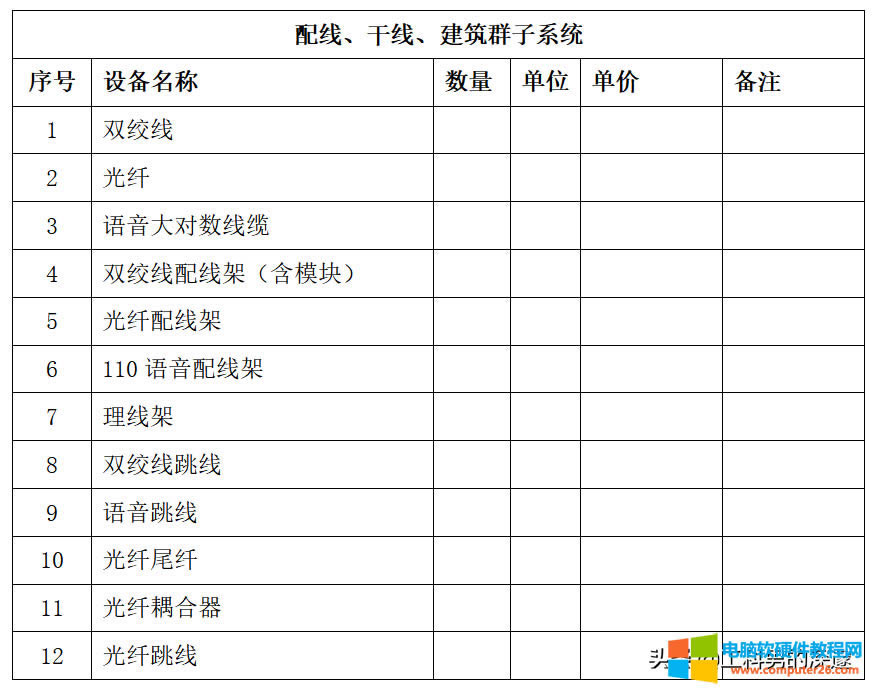

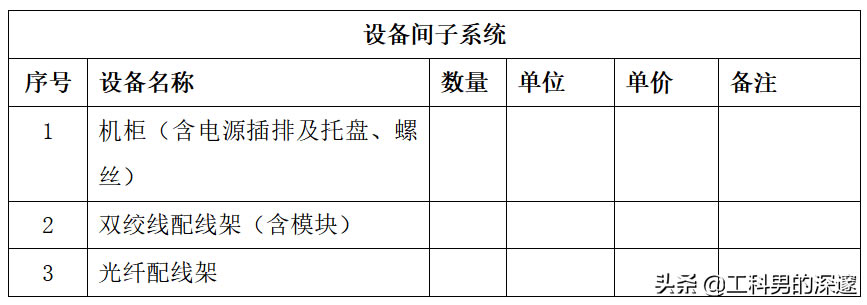

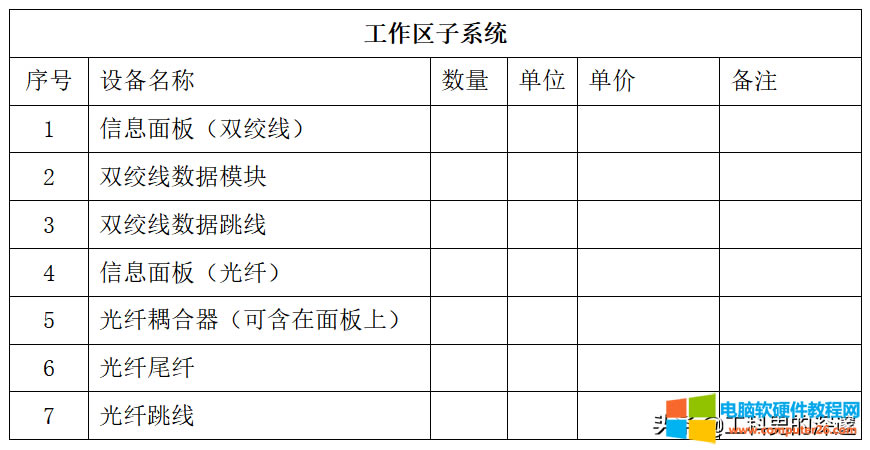

根據用戶需求完成初步設計,并出具報價清單,同時出具施工圖紙,與用戶(使用單位)進行初步溝通。

綜合布線設計流程



二、信息模塊的需求量(不含配線架)設計:m=n+n*3%

其中:

m:表示信息模塊的總需求量

n:表示信息點的總量

n*3%:表示富余量

三、RJ-45頭的需求量設計(不設計成品跳線的項目):m=n*4+n*4*15%

其中:

m:表示RJ-45接頭的總需求量

n:表示信息點的總量

n*4*15%:表示留有的富余

綜合布線設計流程



樓層用線量(水平子系統)設計:C=[0.55*(L+S)+6]*n

其中:

L:本樓層離管理間最遠的信息點距離

S:本樓層離管理間最近的信息點距離

n:本樓層的信息點總數

0.55:備用系數

6:端接容差

綜合布線設計流程



五、施工設計

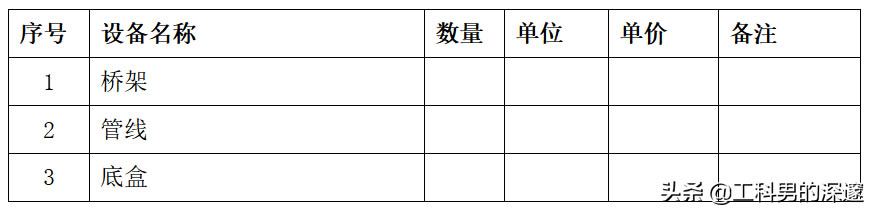

1、管線材質設計

綜合布線設計流程



說明線槽規格設計:線槽的截面積=水平線纜截面積之和×3

2、管線路由設計

根據各建筑物設備間、機房位置進行管管線路由設計,繪制路由圖;

六、編制設計方案

根據初步設計思路,設計規范進行設計方案編制,提交給用戶進行會審、確認。

七、綜合布線竣工驗收

《綜合布線竣工文檔》的技術部分主要包含如下內容:

1、《布線系統各層平面圖》

2、《布線系統系統圖》

3、《信息點房間號表》

4、《配線架電纜卡接位置圖》

5、《測試報告》
