在一臺交換機上劃分多個VLAN，正常情況下，不同的VLAN是不能互相通信，這是因?yàn)閂LAN隔離了廣播域，但有時需要他們能相互訪問，下面通過華為的ENSP工具,演示如何進行配置。

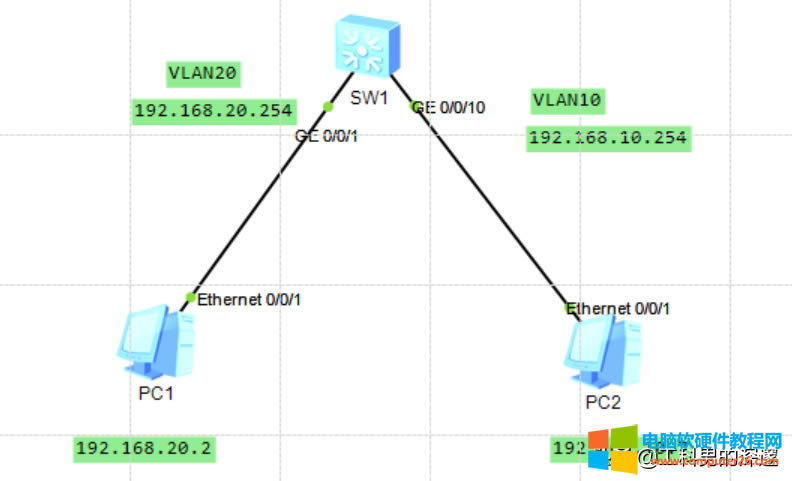

說明：PC1與PC2在同一個交換機上，分別處于2個不同的VLAN，配置PC1與PC2能互通；

PC1配置：

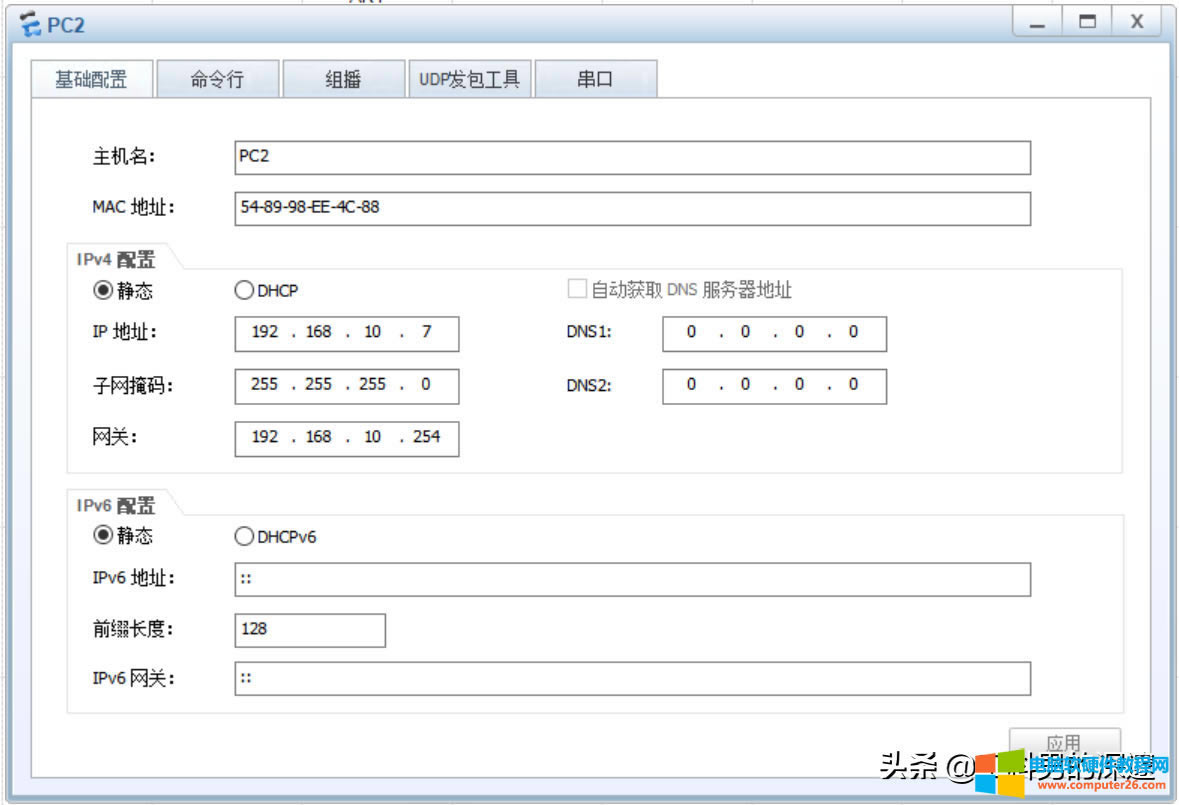

PC2配置：

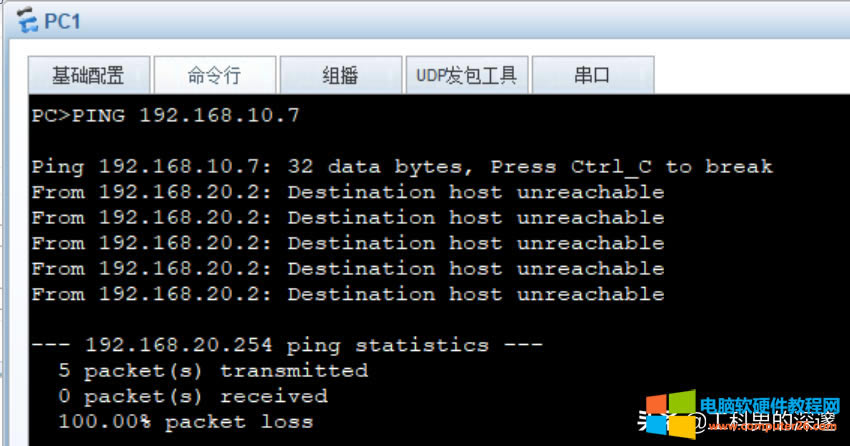

沒有配置之前，PC1與PC2是不同的，如下圖：

SW1配置：

<Huawei>system-view

[Huawei]sysname sw1；命名交換機

創建VLAN 10 20

[sw1]vlan batch 10 20;創建多個VLAN

[sw1]undo info-center enable ；關閉提示或輸入命令Undo terminal monitor

改變接口模式，加入VLAN

[sw1]interface GigabitEthernet 0/0/1

[sw1-GigabitEthernet0/0/1]port link-type access

[sw1-GigabitEthernet0/0/1]port default vlan 20

[sw1-GigabitEthernet0/0/1]quit ；退出；

[sw1]interface GigabitEthernet 0/0/10

[sw1-GigabitEthernet0/0/10]port link-type access

[sw1-GigabitEthernet0/0/10]port default vlan 10

[sw1-GigabitEthernet0/0/10]quit ；退出；

配置SVI接口IP

[sw1]interface Vlanif 10

[sw1-Vlanif10]ip address 192.168.10.254 255.255.255.0；作為VLAN10 的網關

[sw1-Vlanif10]quit

[sw1]interface Vlanif 20

[sw1-Vlanif20]ip address 192.168.20.254 255.255.255.0；作為VLAN20 的網關

[sw1-Vlanif20]quit

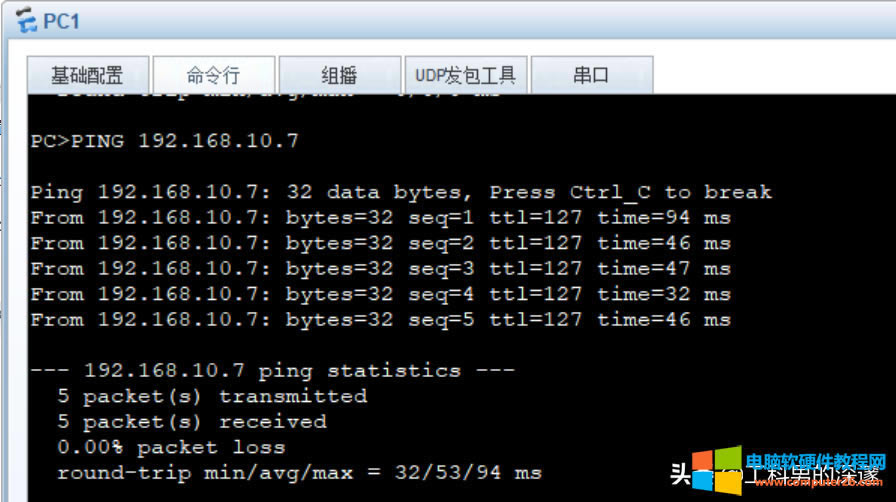

再次測試PC1與PC2之間的互通；

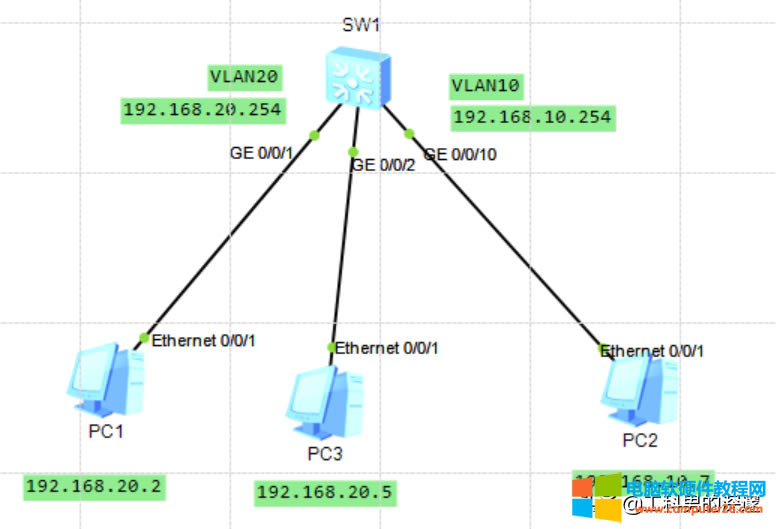

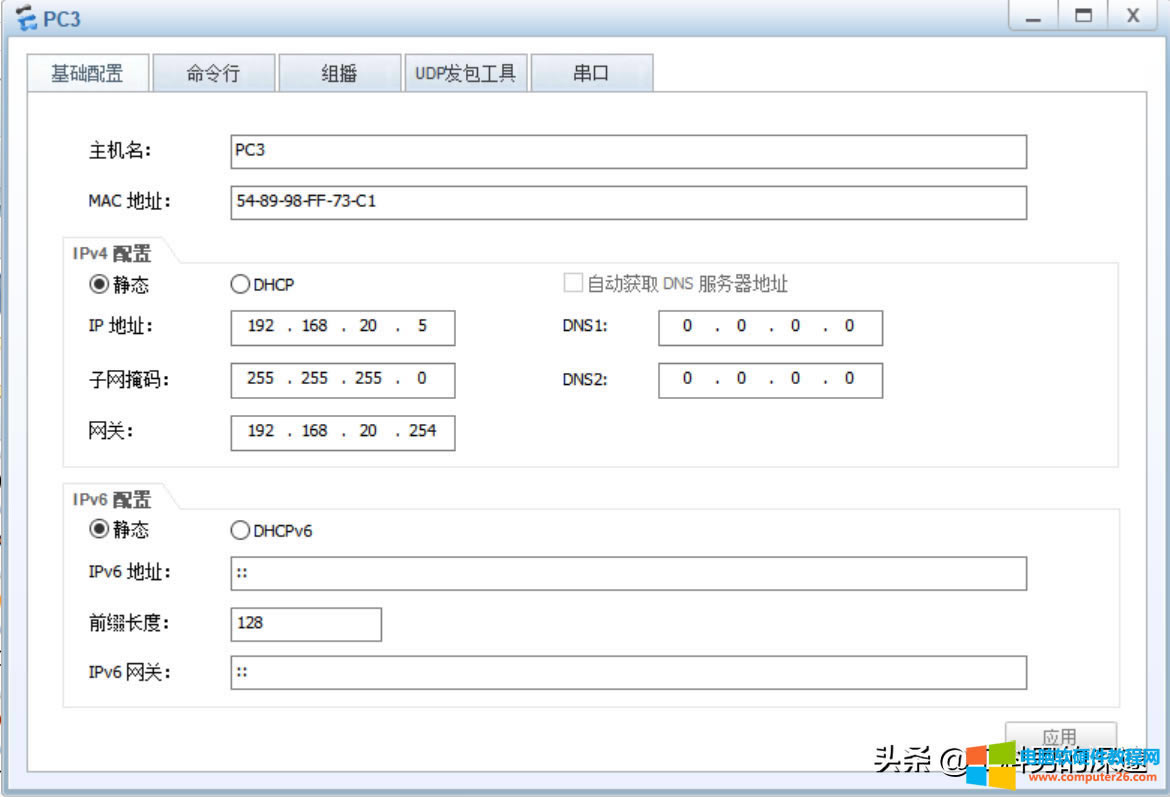

現在再增加1臺PC3機，配置如下：

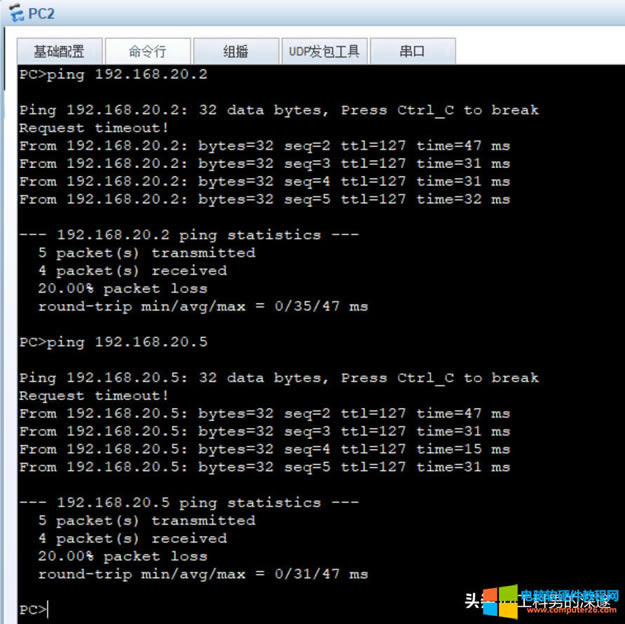

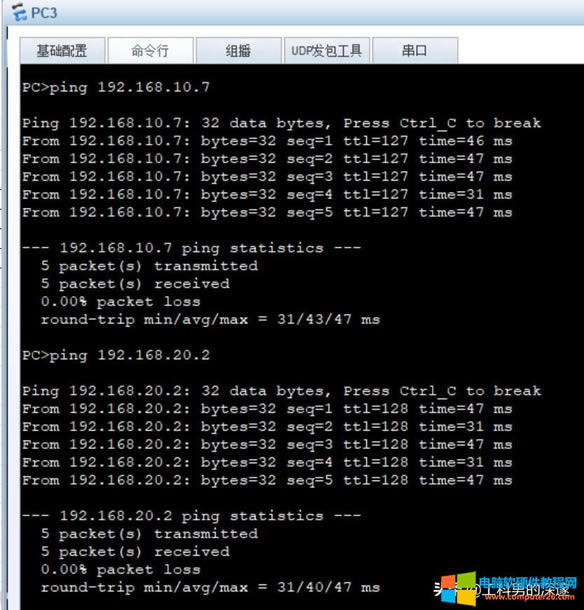

這時需要將交換機端口加入到VLAN 20后，三臺PC之間才能通；

<sw1>system-view

[sw1]interface GigabitEthernet 0/0/2

[sw1-GigabitEthernet0/0/2]port link-type access ;配置ACCESS鏈路；

[sw1-GigabitEthernet0/0/2]port default vlan 20

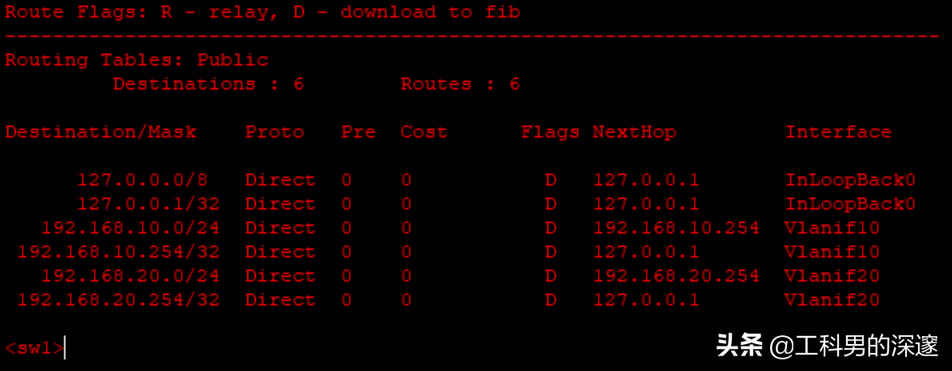

查看三層交換機路由表

[sw1]display ip routing-table ；查看路由表；
