簡單知道辦公室強弱電綜合布線施工

發布時間:2023-01-29 文章來源:xp下載站 瀏覽:

網絡技術是從1990年代中期發展起來的新技術,它把互聯網上分散的資源融為有機整體,實現資源的全面共享和有機協作,使人們能夠透明地使用資源的整體能力并按需獲取信息。資源包括高性能計算機、存儲資源、數據資源、信息資源、知識資源、專家資源、大型數據庫、網絡、傳感器等。 當前的互聯網只限于信息共享,網絡則被認為是互聯網發展的第三階段。

  辦公室裝修,辦公室裝潢的辦公室強弱電布線施工分為確定點位,開槽,布線,封槽等四個大類。

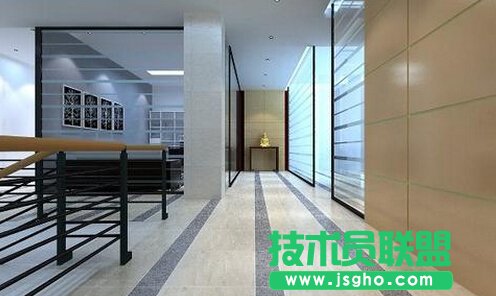

輕松了解辦公室強弱電綜合布線施工

  一、確定點位

  1、點位確定的依據:根據辦公空間布線設計圖紙,結合辦公工位示意圖,用鉛筆、直尺或墨斗將各點位處的暗盒位置標注出來。

  2、暗盒高度的確定:除特殊要求外,暗盒的高度與原強電插座一致,背景音樂調音開關的高度應與原強電開關的高度一致。若有多個暗盒在一起,暗盒之間的距離至少為10mm。

  3、布線箱位置的確定:

  1)內嵌式:在所采用弱電布線箱尺寸上寬、高各增加10mm,在深度方向上減少10mm。

  2)外置式:按所用產品的型號尺寸標注固定孔位置。

  3>內置式:確定管線進入所用產品的高度。

  二、開槽

  1、確定開槽路線,根據以下原則:

  1)路線最短原則;

  2)不破壞原有強電原則;

  3)不破壞防水原則。

  2、確定開槽寬度:根據信號線的多少確定PVC管的多少,進而確定槽的寬度。

  3、確定開槽深度:若選用16mm的PVC管,則開槽深度為20mm;若選用20mm的PVC管,則開槽深度為25mm。

  4、線槽外觀要求:橫平豎直,大小均勻。

  5、線槽的測量:暗盒和配線箱槽獨立計算,所有線槽按開槽起點到線槽終點測量,若線槽寬度超過80mm按雙線槽長度計算。

  三、布線

  1、確定線纜通暢:

  1)網線、電話線的測試:分別做水晶頭,用網絡測試儀測試通斷;

  2)有線電視線、音視頻線、音響線的測試:分別用萬用表測試通斷;

  3>其他線纜:用相應專業儀表測試通斷。

  2、確定各點位用線長度:

  1)測量出配線箱槽到各點位端的長度;

  2)加上各點位及配線箱槽處的冗余線長度:各點位出口處線的長度為200mm-300mm,配線箱內:線的長度為500mm,背景音樂出口處:線長1.5米至2米。

  3、確定標簽:將各類線纜按一定長度剪斷后在線的兩端分別貼上標簽,并注明:弱電種類-房間-序號。

  4、確定管內線數:管內線的橫截面積不得超過管的橫截面積的80%。

  四、封槽

  1、固定暗盒:除廚房、衛生間暗盒要凸出墻面20mm外,其他暗盒與墻面要求齊平。幾個暗盒在一起時要求在同一水平線上。

  2、固定PVC管:

  1)地面PVC管要求每間隔一米必須固定;

  2)地槽PVC管要求每間隔兩米必須固定;

  3)墻槽PVC管要求每間隔一米必須固定。

  3、封槽:封槽后的墻面、地面不得高于所在平面。

  4、清掃施工現場:封槽結束后,清運垃圾,打掃施工現場。

  1)各弱電子系統均用星型結構。

  2)進線穿線管2~3根從大廈配電箱引入機房,出線穿線管從機房到各個信息點,所敷設暗管(穿線管)應采用鋼管或阻燃硬質聚氯乙烯管(硬質PVC管)。

  3)直線管的管徑利用率應為50%~60%,彎管的管徑利用率應為40%~50%。

  4)所布線路上存在局部干擾源,且不能滿足最小凈距離要求時,應采用鋼管。

  5)暗管直線敷設長度超過30米時,中間應加裝過線盒。

  6)暗管必須彎曲敷設時,其路由長度應≤15米,且該段內不得有S彎。連續彎曲超過2次時,應加裝過線盒。

  7)暗管彎曲半徑不得小于該管外徑的6~10倍。

  8)在暗管孔內不得有各種線纜接頭。
