移動技術從2G向3G、后3G發展推動著移動傳輸網絡從傳統的TDM技術向著更高帶寬、更低成本的分組技術演進。一方面，3G核心網軟交換架構的部署，在全球范圍內推動了大規模的骨干IP承載網的建設。另一方面，3G所帶來的數據業務流量增長，要求更適應于數據業務的高帶寬、低成本的回傳技術，以保證數據業務的持續盈利能力，這種要求在HSPA業務引入后將變得更加迫切，推動著回傳網絡技術從TDM、ATM向以太演進。

在分組傳輸技術向IP和以太遷移的過程中，MPLS起到了關鍵的“使能”作用。首先，MPLS提高了IP網絡的可靠性和可用性，使之達到電信級的傳輸性能;其次，MPLS提供了TDM、ATM、以太等多業務的承載和融合能力，使IP網絡成為了理想的多業務傳輸平臺。

阿爾卡特朗訊移動IP承載網絡解決方案基于端到端的IP/MPLS技術，可分成兩個部分，一是用于承載移動軟交換核心網的骨干部分，二是用于移動回傳的接入部分，這里我們主要介紹第一部分。

移動軟交換核心網的IP承載網絡解決方案

移動軟交換核心網把控制和承載相分離，通過一個融合的IP承載網絡來互聯所有移動網元，使得移動核心網絡更加扁平化，是目前典型的3G核心網部署模式。承載移動軟交換核心網的IP骨干網需要解決的主要問題是：提供高度的可靠性和可用性，在低成本地傳輸數據業務的同時確保關鍵業務的服務質量，為不同類型的業務流量提供虛擬分隔，并提供良好的可管理性。

阿爾卡特朗訊IP骨干網解決方案基于ALU 7750 SR業務路由器，通過MPLS流量工程來提高網絡的可靠性、可用性和流量的可規劃性，通過MPLS VPN來進行網絡虛擬化和流量隔離，通過層次化QoS管理來實現關鍵業務的服務質量保證和普通數據業務的低成本傳輸。

阿爾卡特朗訊IP骨干網解決方案通過在一個IP/MPLS網絡上劃分若干MPLS VPN來隔離和承載多種類型的業務流量，包括MGW之間的媒體流，MGW和移動軟交換之間的信令流，GPRS/EDGE數據流，移動網元(MGW、SGSN、RNC、Node B等)的網管流量，計費數據流量，運營商內部的若干辦公VPN，集團客戶VPN(GGSN和客戶多個站點之間)，以及IMS域的流量等。

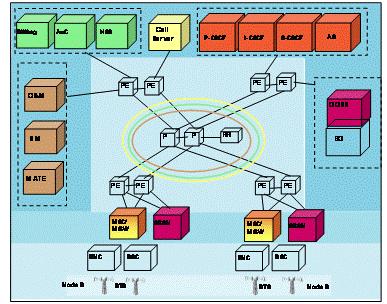

圖1 阿爾卡特朗訊移動軟交換承載網絡解決方案

在網絡的可靠性設計方面，通過全面應用從設備層(不間斷路由、不間斷業務、在線軟件升級)、鏈路層(雙向轉發檢測、鏈路捆綁雙歸冗余)、網絡層(路由協議和信令快速收斂、MPLS快速重路由)到業務層(三層VPN的快速恢復和轉發、多機框鏈路捆綁、偽線冗余、跨機箱同步、用戶冗余路由信息轉發等)等多層次的可靠性技術，使得IP承載網絡達到了電信級的可靠性和可用性指標，即節點達到了99.999%的可用性，網絡達到了50ms的快速恢復時間。

在服務質量管理方面，通過把信令、話音、數據等不同類型的流量映射為不同的MPLS EXP字段，再通過7750 SR的層次化QoS管理機制，能夠在保證信令、話音等高等級流量的傳輸質量的同時，以統計復用的方式低成本地傳送數據業務。通過預設的QoS調度方案，能夠在網絡容量緊張時，優先丟棄低級別的業務流量，使得網絡能以最低的成本提供大業務量數據業務的傳輸。

在網絡管理方面，通過5620 SAM提供全面的網絡管理能力，包括網元管理，IP路由協議、MPLS路徑和隧道、MPLS L2VPN/L3VPN的配置管理，以及統計、測試、報告、告警等功能。另外，針對IP/MPLS網絡管理的不透明性和復雜性，還提供了5650 CPAM管理工具，提供對IP/MPLS控制平面的可視化管理，簡化了控制平面的驗證和診斷能力，實現了對控制平面的主動式、預防性的監控。

結束語

移動IP承載網絡解決方案的主要目的，一是降低傳輸成本，以支持數據業務和移動寬帶業務的發展;二是充分保護已有的投資，降低向全IP架構演進的風險。阿爾卡特朗訊IP承載網絡解決方案基于成熟的IP/MPLS技術和全球廣泛部署的7750 SR業務路由器系列產品，為運營商提供了電信級的可用性、高性能和擴展性。骨干網解決方案支持在一個融合的承載網上部署移動軟交換、GPRS/EDGE數據、網管系統、計費系統、內部辦公系統、集團客戶商用業務和IMS系統等。阿爾卡特朗訊移動IP承載網絡解決方案在國內外頂級移動運營商的3G/后3G網絡里已得了廣泛的商用部署。
