h3c交換機接口劃分vlan h3c端口加入vlan圖文使用教程

發布時間:2025-04-05 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

H3C交換機路由器、防火墻、行為管理…等網絡設備如何將接口劃分Vlan?H3C怎么將某個接口或端口加入Vlan?下面小編就給大家制作分享h3c端口加入vlan圖文教程,還不會的同學趕快來學習吧!

方法步驟:

教程使用的是H3C S5500 Series系列三層交換機作為演示,其它型號基本一致。

使用Console接口COM(串口線)連接好交換機,然后使用遠程終端軟件比如:MobaXterm 進入配置界面,再輸入以下命令:

  • <H3C>system-view
  • [H3C]interface GigabitEthernet 1/0/22
  • [H3C-GigabitEthernet1/0/22]port access vlan 10
  • [H3C-GigabitEthernet1/0/22]save

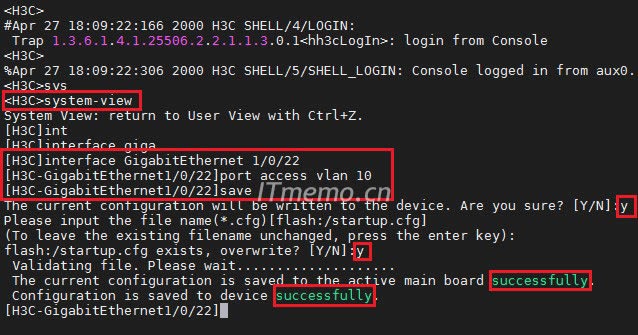

配置過程界面,如下圖所示:

h3c交換機接口劃分vlan h3c端口加入vlan【圖文教程】

命令解析:

1、system-view命令,進入 系統視圖 才有權限配置交換機。

2、interface GigabitEthernet 1/0/22:interface,含義“接口”;GigabitEthernet 1/0/22 含義“千兆口 1/0/22”;組合在一起就是:進入千兆口 1/0/22 口

3、port access vlan 10,port,端口的意思,將GigabitEthernet 1/0/22 口,端口設置為:access 類型(這種類型/模式一般接電腦等設備)加入:vlan 10

備注:

1. 端口的鏈路類型
根據端口在轉發報文時對Tag標簽的不同處理方式,可將端口的鏈路類型分為三種:
Access類型:端口只能屬于1個VLAN,一般用于連接用戶設備;
Trunk類型:端口可以允許多個VLAN通過,可以接收和發送多個VLAN的報文,一般用于網絡設備之間連接;
Hybrid類型:端口可以允許多個VLAN通過,可以接收和發送多個VLAN的報文,可以用于網絡設備之間連接,也可以用于連接用戶設備。
Hybrid端口和Trunk端口的不同之處在于:
Hybrid端口允許多個VLAN的報文發送時不帶Tag標簽;
Trunk端口只允許缺省VLAN的報文發送時不帶Tag標簽。
2. 缺省VLAN
除了可以設置端口允許通過的VLAN,還可以設置端口的缺省VLAN。在缺省情況下,所有端口的缺省VLAN均為VLAN1,但用戶可以根據需要進行配置。
Access端口的缺省VLAN就是它所在的VLAN,不能配置。
Trunk端口和Hybrid端口可以允許多個VLAN通過,能夠配置缺省VLAN。
當執行undo vlan命令刪除的VLAN是某個端口的缺省VLAN時,對Access端口,端口的缺省VLAN會恢復到VLAN1;對Trunk或Hybrid端口,端口的缺省VLAN配置不會改變,即它們可以使用已經不存在的VLAN作為缺省VLAN。

4、save,保存配置,再根據提示回答:Y 確認寫入配置文件最終保存。

  • The current configuration will be written to the device. Are you sure? [Y/N]:y
  • Please input the file name(*.cfg)[flash:/startup.cfg]
  • (To leave the existing filename unchanged, press the enter key):
  • flash:/startup.cfg exists, overwrite? [Y/N]:y
  •  Validating file. Please wait....................
  •  The current configuration is saved to the active main board successfully.
  •  Configuration is saved to device successfully.

注意事項:

1、H3C交換機將指定的接口或端口加入Vlan 需要確認此設備上是否存在對應的Vlan ID,否則會報錯:This VLAN does not exist! vlan不存在

2、若沒有對應的Vlan 需要對H3C交換機創建Vlan


本文可以幫助您基本地設置和管理您的路由器。
