H3C路由器Web策略路由設置案例一起上內外網設置/多運營商混合接入

發布時間:2025-04-05 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

當我們在使用H3C路由器,比如:H3C ER/GR/Mini…等系列路由器的時候可能會用到多WAN口接入根據不同的情況走不同的線路路由同時訪問內外網、多運營上接入等,這時候我們就需要設置或配置策略路由,下面就給大家分享下h3c路由器通過Web方式設置策略路由配置實例圖文教程。

H3C路由器配置實例舉例1

某企業擁有2條運營商線路,分別連接路由器的WAN1、WAN2口,企業內網設置了普通用戶區(IP 地址范圍是192.168.1.2~192.168.1.100)和管理層用戶區(IP 地址范圍是192.168.1.101~192.168.1.200)。要求通過設置策略路由,使管理層用戶區通過WAN1口上網,普通用戶區通過WAN2口上網,實現對內網上網流量的負載分擔和智能管理。

H3C路由器配置實例舉例

H3C路由器Web配置策略路由步驟

1、首先登錄WEB管理界面后,先配置WAN設置,確保內網的電腦和服務器可以正常上網。

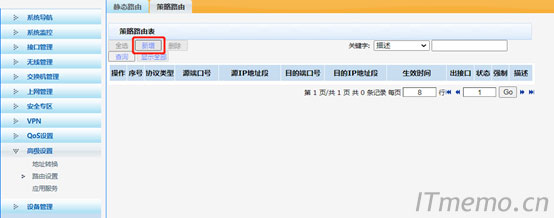

2、點擊左邊菜單欄:高級設置—路由設置—策略路由,點擊新增,創建一條策略路由

點擊左邊菜單欄:高級設置—路由設置—策略路由,點擊新增,創建一條策略路由

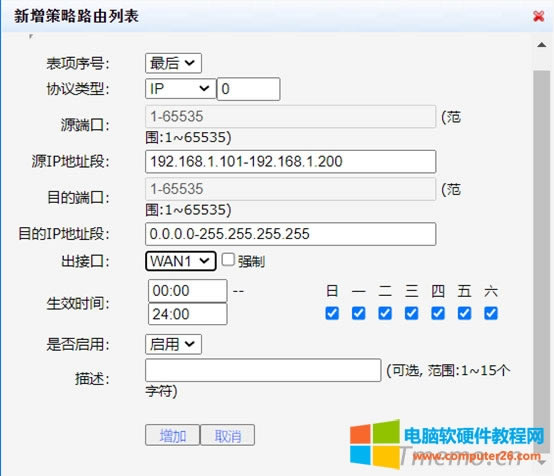

3、配置策略路由,使管理層用戶區的通過WAN1口上網:選擇協議類型為ip,源IP地址段寫192.168.1.101—192.168.1.200,目的地址寫0.0.0.0-255.255.255.255、出接口選擇WAN1、是否啟用選擇啟用,配置好后點擊增加即可。

配置策略路由,使管理層用戶區的通過WAN1口上網:選擇協議類型為ip,源IP地址段寫192.168.1.101—192.168.1.200,目的地址寫0.0.0.0-255.255.255.255、出接口選擇WAN1、是否啟用選擇啟用,配置好后點擊增加即可。

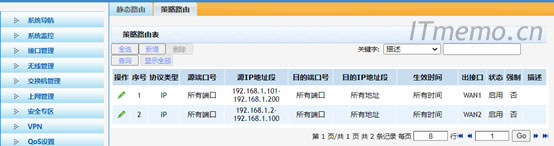

4、同理,配置普通用戶區通過WAN2口上網即可。配置完成后,可看到設備WEB界面生成了兩條策略路由,如下:

同理,配置普通用戶區通過WAN2口上網即可。配置完成后,可看到設備WEB界面生成了兩條策略路由,如下:

H3C多WAN口路由器配置策略路由同時訪問內外網實例2

WAN口1訪問互聯網,WAN口2訪問內網 www.computer26.com

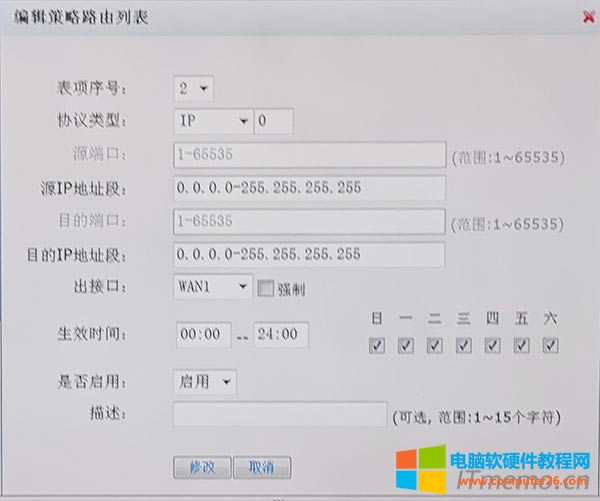

1、新增一條路由,選擇協議類型為ip,源IP地址段寫內網網段:192.168.1.2~192.168.2.254(其實這里寫:0.0.0.0~255.255.255.255,也是可以的,只是不嚴謹),目的地址寫0.0.0.0-255.255.255.255,出接口WAN1、是否啟用選擇啟用,配置好后點擊增加即可。

新增一條路由,選擇協議類型為ip,源IP地址段寫內網網段:192.168.1.2~192.168.2.254(其實這里寫:0.0.0.0~255.255.255.255,也是可以的,只是部嚴謹),目的地址寫0.0.0.0-255.255.255.255,出接口WAN1、是否啟用選擇啟用,配置好后點擊增加即可。

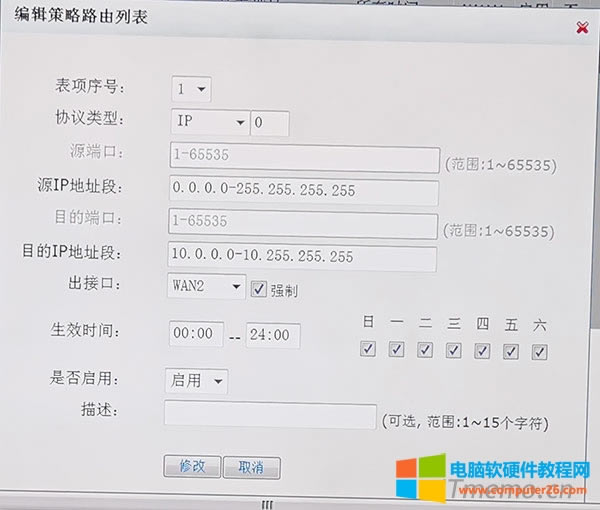

2、再新增一條路由,選擇協議類型為ip,源IP地址段寫內網網段:192.168.1.2~192.168.2.254,目的地址寫10.0.0.0-10.255.255.255,出接口WAN2(鉤上強制)、是否啟用選擇啟用,配置好后點擊增加即可。

再新增一條路由,選擇協議類型為ip,源IP地址段寫內網網段:192.168.1.2~192.168.2.254,目的地址寫10.0.0.0-10.255.255.255,出接口WAN2(鉤上強制)、是否啟用選擇啟用,配置好后點擊增加即可。

溫馨提示:以上兩個配置案例,大家根據自己內部局域網網段或要訪問的內網IP段以及實際情況做對應的修改。


本文可以幫助您基本地設置和管理您的路由器。
