vlan間路由的三種方式特點是什么？實現vlan間路由有哪些方式?各自是怎樣實現的？下面就給大家以舉例配置的方式講解VLAN間通信路由互通三種方法的優缺點，并且讓大家明白VLAN間路由不同的方法原理，教程以思科（Cisco）網絡設備配置命令做演示。

vlan間路由的三種方法

1、通過路由器的多個端口實現

2、通過路由器的單個端口實現

3、通過三層交換機實現

下面介紹這三種方法的實現方式以及配置方法：

1、通過路由器的多個端口實現

實驗環境：

1、1臺二層交換機（修改設備名稱為：SW1），1臺路由器（修改設備名稱為：R1）和2臺處于不同vlan的PC（PC1、PC2）

2、vlan 10使用的網段為192.168.10.0/24，PC1處于vlan 10，IP為192.168.10.2/24，網關為192.168.10.1

3、vlan 20使用的網段為192.168.20.0/24，PC2處于vlan 20，IP為192.168.20.2/24，網關為192.168.20.1

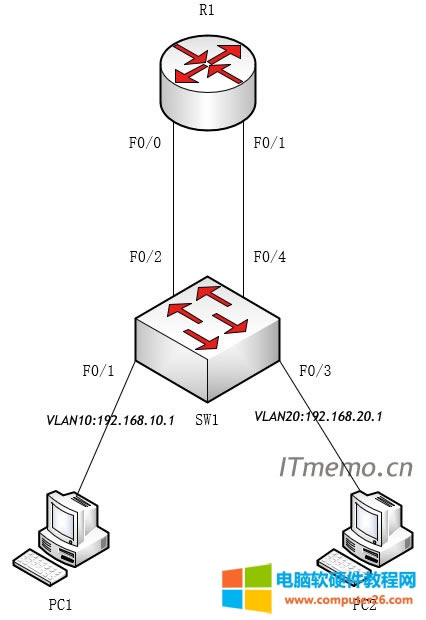

拓?fù)鋱D如下圖所示：

SW1的配置如下：
enable  #進入特權模式
configure terminal    #進入配置模式
vlan 10 #創建vlan10
exit        #返回
vlan 20 #創建vlan20
exit        #返回
interface range fastEthernet 0/1 – 2  #配置f0/1~f0/2端口
switchport mode access  #將端口模式改為access
switchport access vlan 10   #將端口分配給vlan10
exit        #退出配置f0/1~f0/2端口
interface range fastEthernet 0/3 – 4  #配置f0/3~f0/4端口
switchport mode access  #將端口模式改為access
switchport access vlan 20   #將端口分配給vlan20
exit        #退出配置f0/3~f0/4端口

R1的配置如下：
enable  #進入特權模式
configure terminal  #進入配置模式
interface fastEthernet 0/0  #配置f0/0端口
no shutdown     #開啟f0/0端口
ip add 192.168.10.1 255.255.255.0   #設置IP
exit        #退出配置f0/0端口
interface fastEthernet 0/1  #配置f0/1端口
no shutdown     #開啟f0/1端口
ip add 192.168.20.1 255.255.255.0   #設置IP
exit        #退出配置f0/1端口

缺點：浪費路由器的物理端口，本來企業級的路由器端口就有限，不推薦使用這種方法。

2、通過路由器的單個端口（單臂路由）實現VLAN間路由

實驗環境：

1、1臺二層交換機（修改設備名稱為：SW1），1臺路由器（修改設備名稱為：R1）和2臺處于不同vlan的PC（PC1、PC2）

2、vlan 10使用的網段為192.168.10.0/24，PC1處于vlan 10，IP為192.168.10.2/24，網關為192.168.10.1

3、vlan 20使用的網段為192.168.20.0/24，PC2處于vlan 20，IP為192.168.20.2/24，網關為192.168.20.1

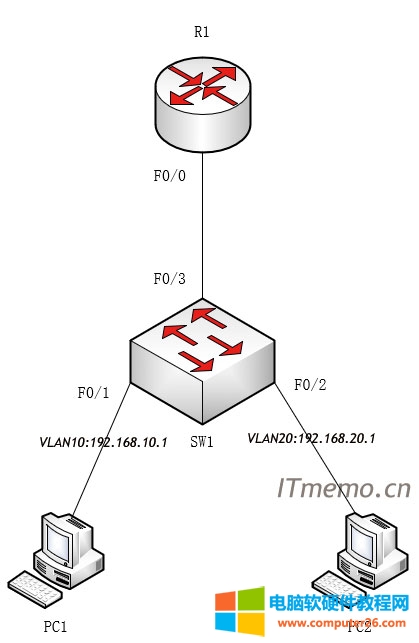

拓?fù)鋱D如下圖所示：

SW1的配置如下：
enable  #進入特權模式
configure terminal    #進入配置模式
vlan 10 #創建vlan10
exit        #返回
vlan 20 #創建vlan20
exit        #返回
interface fastEthernet 0/1  #配置f0/1端口
switchport mode access  #將端口模式改為access
switchport access vlan 10   #將端口分配給vlan10
exit        #退出配置f0/1端口
interface fastEthernet 0/2  #配置f0/2端口
switchport mode access  #將端口模式改為access
switchport access vlan 20   #將端口分配給vlan20
exit        #退出配置f0/2端口
interface fastEthernet 0/3  #配置f0/3端口
switchport mode trunk       #將端口模式改為trunk
switchport trunk allowed vlan all   #允許所有vlan從trunk口通過
exit        #退出配置f0/3端口

R1的配置如下：
enable  #進入特權模式
configure terminal    #進入配置模式
interface fastEthernet 0/0  #配置f0/0端口
no shutdown     #開啟f0/0端口
exit        #退出配置f0/0端口
interface fastEthernet 0/0.10   #創建.10子端口
encapsulation dot1q 10  #為這個端口配置802.1Q協議，最后面的10是vlan號
ip add 192.168.10.1 255.255.255.0   #設置IP
exit        退出配置.10子端口
interface fastEthernet 0/0.20   #創建.20子端口
encapsulation dot1q 20      #為這個端口配置802.1Q協議，最后面的20是vlan號
ip add 192.168.20.1 255.255.255.0   #設置IP
exit        #退出配置.20子端口

缺點：一個物理端口作為主干，若數據傳輸量大，影響網絡負載，適合小型網絡規劃。

相關教程：華為、H3C單臂路由配置方法命令

3、通過三層交換機實現VLAN間路由

實驗環境：

1、1臺二層交換機，1臺三層交換機和2臺處于不同vlan的PC

2、vlan 10使用的網段為192.168.10.0/24，PC1處于vlan 10，IP為192.168.10.2/24，網關為192.168.10.1

3、vlan 20使用的網段為192.168.20.0/24，PC2處于vlan 20，IP為192.168.20.2/24，網關為192.168.20.1

4、第一臺二層交換機的名字改為SW1，第一臺三層交換機的名字改為SW3

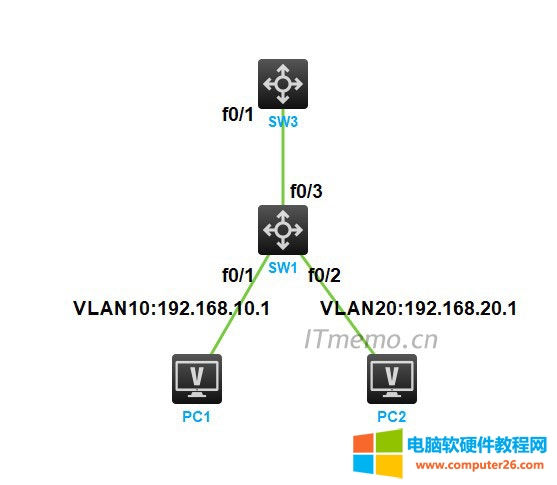

拓?fù)鋱D如下圖所示：

SW1的配置如下：
enable  #進入特權模式
configure terminal    #進入配置模式
vlan 10 #創建vlan10
exit        #返回
vlan 20 #創建vlan20
exit        #返回
interface fastEthernet 0/1  #配置f0/1端口
switchport mode access  #將端口模式改為access
switchport access vlan 10   #將端口分配給vlan10
exit        #退出配置f0/1端口
interface fastEthernet 0/2  #配置f0/2端口
switchport mode access  #將端口模式改為access
switchport access vlan 20   #將端口分配給vlan20
exit        #退出配置f0/2端口
interface fastEthernet 0/3  #配置f0/3端口
switchport mode trunk       #將端口模式改為trunk
switchport trunk allowed vlan all       #允許所有vlan從trunk口通過
exit        #退出配置f0/3端口

SW3的配置如下：
enable  #進入特權模式
configure terminal    #進入配置模式
vlan 10 #創建vlan10
exit        #返回
vlan 20 #創建vlan20
exit        #返回
interface vlan 10   #配置vlan10
ip add 192.168.10.1 255.255.255.0   #設置IP
exit    #退出配置vlan10
interface vlan 20   #配置vlan20
ip add 192.168.20.1 255.255.255.0   #設置IP
exit    #退出配置vlan20
interface fastEthernet 0/1  #配置f0/1端口
switchport trunk encapsulation dot1q    #二層端口封裝802.1q協議
switchport mode trunk       #將端口模式改為trunk
switchport trunk allowed vlan all       #允許所有vlan從trunk口通過
exit        #退出配置f0/1端口
ip routing  #啟用IP路由功能

缺點：這種方法比前兩種好，交換性能也強，但是需要一臺三層交換機，需要增加硬件成本，適合大型園區、企業單位。
