VLAN tag是什么意思？tag vlan是trunk口嗎 ？類似這樣的問題，下面就給大家詳細的解答下這個問題，幫助大家快速理解VLAN中tag的含義。

一、Vlan tag(VLAN標簽)

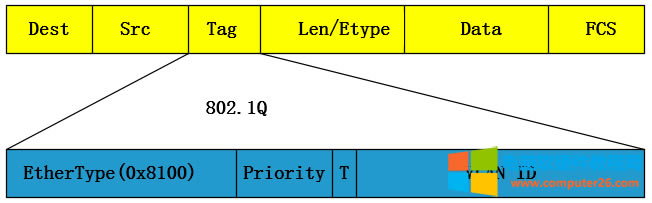

無論在傳統物理交換機、路由器，還是在Openstack Neutron網絡、SDN網絡中其工作原理仍然不會發生變化，網絡上對Vlan tag的解釋層出不窮，追本溯源還需研究其代碼的實現方式；首先來回顧一下帶有Vlan tag的Ethernet Frame封裝格式：

其4字節的Tag字段有12bit是Vlan ID位，總共支持的VLAN數為2^12。

溫馨提示：可能大部分的新手若是沒有系統的去學習交換機相關理論知識，你可能看到這些什么以太網數據幀之類的會感到云里霧里的，所以建議大家先了解相關課程，打好基礎。

二、數據轉發，Vlan標簽如何動作？

針對于這樣的數據幀在我們傳統的交換機，或者Vswitch里面是怎樣被轉發的呢？下面我們用兩個例子來解釋，如下圖所示：

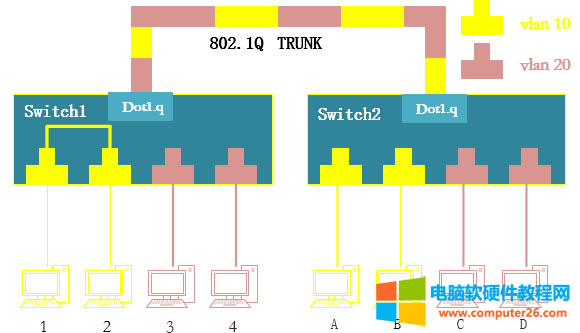

1和A通信，標簽如何“動作”（本例中省略Native vlan的解釋）

1）.1主機發送普通的數據幀；

2）.switch1收到此幀首先需要對其解封裝，查看二層幀頭部幀目的MAC地址；

3）.從CAM表中查找其目的MAC地址對應的VLAN ID與接收該幀的接口對應的VLAN ID 是否相同，如果相同則找到對應的出接口，如果不同則丟棄該幀；

4）.找到出接口后，打上對應的VLAN 標簽，封裝成802.1Q的幀，從Trunk接口發送出去；

5）.到達switch2后，解封裝查看幀頭部的目的MAC地址；

6）.從CAM表中查找其目的MAC地址對應的VLAN ID與接收該幀頭部的VLAN ID是否匹配，如果匹配，則查找對應的出接口，如果不同則丟棄該幀；

7）.找到出接口后，封裝成原始的幀，從相應端口轉發出去。

注意：vlan tag動作打不打標簽不是基于接口的概念，而是基于其查表，cpu計算，背板的功能，我看過太多的文章，也聽過很多人在描述交換機轉發數據包是說的一句話“Access 口用來去標簽，Trunk口用來打標簽，”或是“Access口和Trunk口具有打標簽和剝離標簽的功能”，這樣的描述都是錯的。如果這樣做的話，交換機太傻了，這樣的代碼實現也是非常低級的。

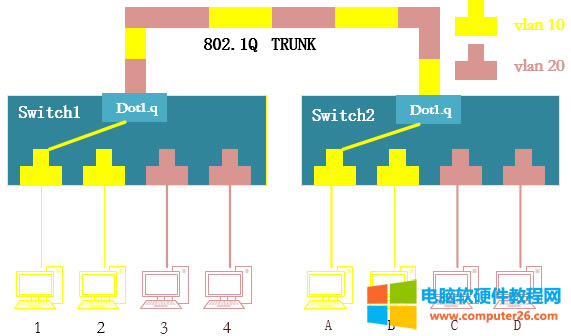

例如：我們?cè)倏匆环N情況，如下圖所示：

主機1和主機2通信，問在交換機內部有打標簽和剝離標簽的動作嗎？1和2 在相同的vlan中，他們之間通信經過交換機如果需要打標簽的話，那豈不是加重交換機的計算負載嗎，所以像這樣的兩個主機在相互通信的時候，僅僅是查看CAM表，而不需要執行打標簽和剝離標簽的動作。

三、Openstack Neutron網絡中vlan 的工作原理

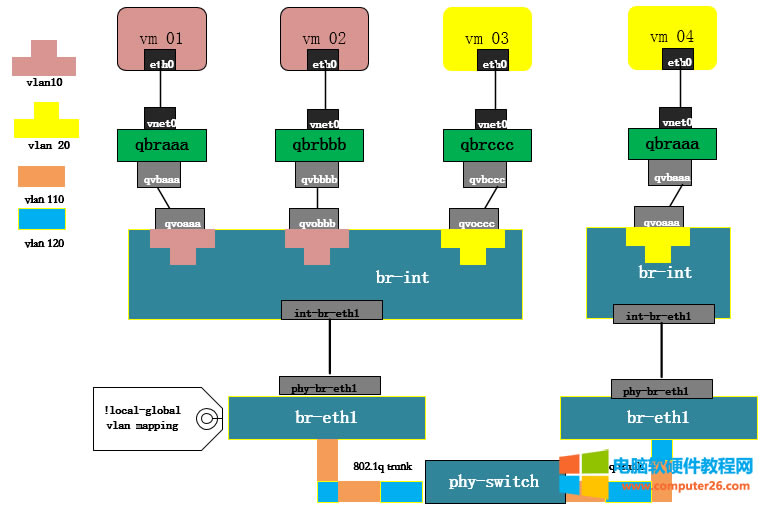

1.情景1：vm03 與 vm 04 通信

由于vm03 和 vm 04 分別在兩臺不同的物理服務器上，所以他們之間通信必須要經過外界物理交換機的幫助；

a. vm03 從eth0發送常規ethernet frame經過qbrccc到qvoccc；

b. br-int 上的qvoccc接收到該幀之后，開始解封裝其數據包，查看ethernet頭部的dest mac字段；

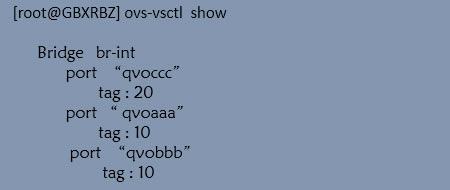

c. 因?yàn)槠浒l(fā)送的數據是從qvoccc接收到的，而qvoccc 接口已經被劃分到vlan 20中，如下配置：

d. 所以在查看vcam表的時候，需要查看mac/vlan id是否一致，如果一致則將數據封裝成802.1Q的frame從int-br-eth1發送到br-eth1上，如果不一致則丟棄；

e. 當br-eth1 從 phy-br-eth1 接收到ethernet frame 時，首先就去查看local-vlan 到 global-vlan的一個映射表，配置如下：

發現 local_vlan=20 需要將其轉換成vlan 120 ；

f. br-eth1 將會查看其vcam表，查找frame destmac address對應的vlan id是否為120 如果是，則將其封裝成802.1Q vlan 120的frame 從對應的接口(eth1)轉發出去；

g. 物理交換機中轉發過程此處不再熬述；

h. 此frame到達vm04所在的物理機br-eth1上時，將解封裝查看幀的dest mac 字段；

i. 然后查找vcam表地址對應的vlan tag與此幀的tag是否一致，如果一致則封裝之后從相應的接口(phy-br-eth1)轉發出去，如果不一致則丟棄(此處與傳統交換機并無差異)；

j. 當vm04所在物理機的br-int的int-br-eth1接收到該幀的時候，首先解封裝查看幀的dest mac 字段；

k. 繼而查看vcam表，尋找該mac地址對應的vlan id 與該幀的vlan tag 是否匹配，如果匹配執行如下操作，如果不匹配丟棄；

l. 當匹配時，br-int上將會查看local_global vlan id 映射關系，配置如下：

vlan tag=120 需要轉換成 tag 20；注意：轉換是查表的一個過程中，而不是具體的一個操作，更不是在進入接口的時候；

m. 當查詢完成映射表之后將會再一次查找vcam表，尋找轉化后的vlan id與該表中 mac地址對應的vlan id是否匹配，如果匹配則封裝成常規的frame，從相應端口轉發出去，如果不匹配則丟棄。

情景2：vm01和vm02之間通信

和我們傳統的交換機是一樣的，在這個過程中，br-int是不做任何的打標簽，彈標簽的動作，就是普通的frame之間轉發數據，此處不再熬述。
