建筑群子系統布線需求

綜合布線系統是網絡系統的“高速公路”，擔負著數據、語音安全有效傳輸?shù)娜蝿眨�是弱電系統中最基礎的組成部分。綜合布線采用開放式的結構，可劃分成工作區、配線子系統、干線子系統、建筑群子系統、設備間、進線間、管理區七個子系統，可以概括為“二間、二區、三個子系統”，而建筑群子系統可以看著整個綜合布線系統的“神經中樞”。

在大型園區建筑群的網絡建設中，若要把兩個或更多的建筑物的通信鏈路互連起來，通常是在樓與樓之間敷設室外光纜。這樣，大型園區的核心網絡是整個園區網絡的生命線，以前只有20%的局域網通信到達核心網，大多數的運算由個人計算機完成，文件也在本地保存和訪問，文件共享的情況很少。然而時至今日，情況發生了翻天覆地的變化，據估計，全部通信量的80%需要通過園區核心網進行傳輸。現在的應用采取集中服務，用戶的文件被存儲在服務器上，文件共享和共用的情況十分普遍。各類網絡視頻應用需求的成倍增加，以及個人電腦多媒體處理能力的增強，都加大了核心網絡的負擔，其必須能處理這一日益增長的需求。

大型園區的核心網絡必須能夠提供高速數據交換，要求具有較高的可靠性、穩定性和易擴展性等。必須提供高性能、高可靠的網絡結構，通常會采用高可靠的環網拓撲結構或冗余的網狀拓撲結構，為整個園區構建“神經中樞”的核心網絡平臺。

環形拓撲結構

網狀拓撲結構

交叉連接方式

在布線標準中，定義了兩種連接方式。一種是互連連接，另外一種是交叉連接。如下圖所示：

互連連接

交叉連接

從圖中可以看出，交叉連接方式增加了一個連接點，雖然互連連接方式在提高傳輸性能的同時，經濟性更強。但是，交叉連接所具有的管理便利性與可靠性卻是互連連接所無法比擬的。使用交叉連接方式，可以將兩端連接的光纜固定不動，視為永久連接。當需要進行移動、添加和更換時，維護人員只需變更配線架之間的跳線，而互連方式則難以避免的需要同時插拔交換機與配線架端口的跳線。對于網絡的核心，將快速恢復，降低誤操作以及保證設備端口正常運行作為最基礎要求的環境，交叉連接無疑是最佳選擇。畢竟，在日常維護時盡量避開接觸敏感的設備端口無疑是明智的。只有交叉連接方式是最可靠、最靈活和持久的連接方式。

交叉連接在建筑群子系統中的應用

交叉連接方式將線纜分為永久固定光纖和跳線。從交換機設備端來的光纜一般作為永久性線纜固定在配線設備的后部，通過配線架正面跳線進行交叉連接。當交叉連接系統需要改變時，交叉連接區域的永久連接部分不被改變，所需的僅是改變連接跳線，在日常維護時將盡量避開接觸敏感的設備端口。我們結合兩個案例來說明交叉連接在建筑群子系統中的應用。

案例一

需求說明

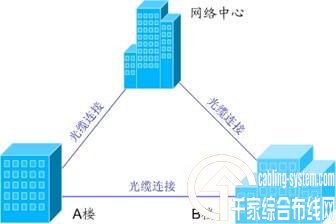

有3棟建筑物包括網絡中心、A樓、B樓（實際可能更多建筑物），網絡中心通過光纜連接到A樓、B樓 <同時A、B樓進行互連（網絡鏈路備份作用） 環型拓撲結構

傳統解決方案

在A、B樓之間重新鋪設一條光纜

推薦解決方案

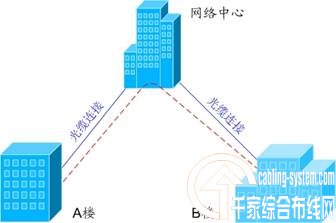

在網絡中心采用“交叉連接”方式實現連接。 把從A、B樓連接到網絡中心的光纜，通過跳線直接進行連接，如下圖。

優點： 用戶投入減低，不需要另外鋪設光纜 非常靈活的分配和調度的功能 網絡拓撲結構變化靈活 提高的光纖的實際利用率
