引言

縱觀人類科技文明的發展，總是站在前人的肩膀上做小小的改變，積小成多，以量變的積累，最終達到質變的飛躍。據有關專家推算，20世紀后30年，人類所取得的科技成果比過去2000年的成果還多。19世紀科技成果大約每50年增加一倍，到20世紀中葉約每10－15年增加一倍，現在約每5－8年增加一倍，按此遞推，今后科學技術的發展更是十分驚人。拿計算機的發展情況來說，它經歷了電子管、半導體、集成電路、大規模和超大規模集成電路幾代的發展，目前計算機的計算速度已超過每秒12萬億次，性能較最初研究成功的的計算機提高數干萬倍。

而綜合布線的發展也遵循上述規律，從綜合布線系統的產生，十兆以太網的應用；到六類系統的發布，萬兆以太網的興起；也僅用了短短十幾年的時間。而自從全球各大標準組織：國際標準化委員會(ISO)、美國通信工程協會(TIA)、歐洲標準化委員會(CEN)等，早在2002 年下半年相繼正式頒布六類布線標準，至今已六年整。其后各綜合布線廠商紛紛推出各自的六類產品。

日海也在第一時間推出其具有優異性?xún)r(jià)比的六類系統，并迅速應用于中國電信、移動、聯通等各大運營商。

我們并不因此而止步，在努力拓展原有產品潛力的同時，利用日海強大的研發和生產實力，開發出新一代六類系統。且經過2008年度多個大型項目的應用，日海新一代六類系統能夠很好的滿足客戶需求，所有鏈路超過相關性能測試標準，產品質量非常過硬，贏得了客戶的好評。并獲得中華人民共和國科學技術部獎項。

以下就日海新一代六類系統產品的幾個特點簡略介紹如下：

一、六類模塊

采用創新的結構型式和獨創的阻抗平衡技術，提供具有冗余的六類性能，性能超過六類TIA/EIA-568-B.2-1標準，適用于高速的局域網，為工作區或家庭未來的使用提供足夠的帶寬增量。

通過金針、端子和印刷電路的連續阻抗分析，實現最佳阻抗匹配關系 垂直進線方式，保證最短的線纜開絞距離 特有線纜保護蓋，可防止灰塵和保持線纜卡接牢固，維持線纜的垂直進線方式，減輕線纜彎曲時的應力變形對傳輸性能的影響 背部110打線塊的特有結構，使對絞線對退扭和分開芯線更容易，施工更快捷 專業設計的分線架穿、繞線結構，可分開線對和固定每個線對的位置，保持線對開絞距離，使施工后的性能更穩定，施工更容易

特點一：PCB模擬電容技術調整鏈路阻抗

高頻模擬電路板

普通電路板

眾所周知，回波損耗(Return Loss)的產生是因?yàn)殒溌分懈鹘M件的阻抗不一致所引起。為保證六類系統的鏈路性能，標準規定系統中各組件的阻抗為100Ω±15。

日海為保證六類系統在250MHz下的鏈路性能，并完全兼容原有產品及更低一級產品，利用PCB模擬電容技術調整鏈路阻抗，實現數字信號高頻傳輸?shù)膬?yōu)良性能。

特點二：異形針滑塊結構

異形針結構設計在水晶頭插入后，其接觸點不在同一個平面上，并由此八個接觸點彼此間的距離更遠，使六類系統鏈路能獲得更好的近端串音(NEXT)。

除此之外，異形針結構還加強了金針與水晶頭等金片的可靠接觸，并有效地增加其彼此的接觸面。

特點三：垂直進線方式及IDC分線結構設計

日海六類模塊和配線架都采用垂直進線方式，保證最短的線纜開絞距離。在設計實現以下兩個功能，降低施工難度。

1）最短開絞距離

在電纜端接點上進行端接后，從外護套到IDC 端子片卡接口之間露出的線對必須保持最短長度。剝開的護套長度越短，越有利于電纜內部的線對保持絞距，實現最有效的傳輸通路。在IDC 上剝開的護套過大將損害六類布線系統的近端串?dāng)_和遠端串?dāng)_性能。

2）線對散開

在線纜末端的端接點，應使電纜中的每個線對的絞距盡可能靠近IDC。線對絞距由生產時確定，改變它們將給電纜性能帶來不利影響。IDC上線對散開過大將會損害六類布線系統的近端交擾、遠端串音和回波損耗性能。

特點四：“分線架”的作用；

日海六類模塊增加了“分線架”設計，具有：降低施工難度，保證鏈路性能指標的作用。具體使用方法如下：

1）穿線功能

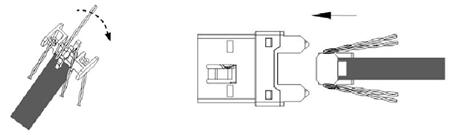

日海六類線纜開剝護套以后，按照右圖方式進行穿線，保證控制電纜護套剝開距離不超過13mm， 保證了從外皮到IDC 端子片卡接口之間露出的線對必須保持最小長度。

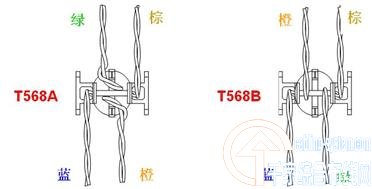

2）分線功能線纜經過穿線后，可根據打線方式，選擇T568A 或T568B 打線方式進行分線。

打線方式的選擇

整理芯線分線架安裝到模塊

整理好芯線后，垂直進線把分線架安裝到模塊上。然后按照色標順序把相應芯線放入IDC 線槽中，保證控制線對開絞距離不超過7mm。用110 打線刀卡接芯線，注意打線刀要垂直向下。同時，日海六類配線架也可以采用相同的安裝方法。
