網絡技術是從1990年代中期發展起來的新技術,它把互聯網上分散的資源融為有機整體,實現資源的全面共享和有機協作,使人們能夠透明地使用資源的整體能力并按需獲取信息。資源包括高性能計算機、存儲資源、數據資源、信息資源、知識資源、專家資源、大型數據庫、網絡、傳感器等。 當前的互聯網只限于信息共享,網絡則被認為是互聯網發展的第三階段。 07年8月,美國環境保護機構(EPA;epa.gov)公布了一個關于服務器和數據中心的能耗和效率問題的報告,引起了新一輪的討論。從現有的狀況來看,大部分的數據中心機房都部署了至少50%的銅纜布線系統。許多業內人士相信,向更加“綠色“的道路發展,整合性能和價格方面的優勢,實現10G高速網絡系統在數據中心的廣泛應用將成為數據中心發展的必然之路。

采用圖示的光纖上走線方式,可以免除地板下的布線,保證機房的制冷效果和降低能耗 根據EPA的報告,2006年,全美服務器和數據中心的能源消耗達到610億千瓦時,約占全部美國用電量的1.5%左右,相當于美國物業消耗的平均水平 - 580萬千瓦。也就是說,整個美國的數據中心電量的消耗,已經超過了其所有彩色電視機的用電總和。
這份報告同時強調了一個值得人們警惕的現象:2006年全美國服務器和數據中心的用電量是2000年的兩倍多。如果按照這樣的趨勢發展,到2011年,這個數字將會再次翻兩番,超過1000億千瓦時,年消耗74億美元。報告預計,目前全美國數據中心機房用電峰值達到7億瓦,以此類推,2011年將會達到12億瓦,這樣算起來,需要增加10個電廠。

相同端口的銅纜與光纜所占用線槽的對比

通過上圖所示,可以非常清楚地得出結論:使用帶狀光纜替代銅纜可以在采購需求量上產生很大的差異,并且因而節約了大量空間和提高了設備間空氣的流動性。
今天,數據中心所擁有的服務器和存儲設備成百上千,同時,設備的需求量隨著數據處理、存儲和通信需求的不斷上升還會進一步增加。但是,IT行業人員及其用戶認識并了解推動這一趨勢不斷發展的真正的動力—就是刀片服務器的出現。因?yàn)檫@類設備在機房中占用極小的空間,具體的說,普通的42U的機柜可以安裝21臺傳統的2U服務器,但是,如果使用刀片服務器,在同樣的機柜中能夠裝載100到150臺。
眾所周知,刀片服務器非常好的實現了虛擬化的應用,這就讓相關的IT管理人員減少了數據中心的服務器和其他設備的數量。我們可以參考一個非常普通的應用:假如一個企業的內部網絡平臺重需要運行14個系統,依據傳統的解決方案,那么就需要相應的14臺服務器來支持這些應用,同時還需要另外附加的服務器以實現冗余備份。但是,如果我們通過虛擬化的方式,你可以把多種業務的應用同時放在虛擬的服務器上,從而開放出你認為不同業務應用所需要的運算能力,通過這種虛擬化和使用刀片服務器,我們可以減少在數據中心機房?jī)?nèi)的服務器的數量。”
但是,刀片服務器也同樣有自身的弱點。盡管刀片服務器外觀看起來似乎是小型設備,但卻有與其外觀不一致的能耗,從而成為一個難題。因?yàn)楫?dāng)前的數據中心,特別是5年前建立的數據中心,其原有的設計是不能滿足當前所面臨的供電和制冷的需求,按照當時的規劃,可能是每平方英尺30-50瓦(設備和制冷用電之和),如果現在使用刀片服務器并且保證其有效運行,那么就需要平方英尺100-150瓦。這就是為什么當前會有如此大量的數據中心和機房在重建,因?yàn)殛P(guān)注供電和制冷系統是一個必須要面對的課題”
供電和制冷的困境
那么光纖是如何減輕這些負擔呢?大多數的數據中心都采用架空地板的方式設計:被架高的地板是一個充壓通風的區域,在這里,冷空氣從地板的風孔進入地板上方的設備區域,然后進入到網絡柜中對設備進行設備降溫。那么光纖作為基礎設施部署于數據中心所帶來的一個巨大好處就是可以移除幾乎所有所有地板下的傳輸介質。 非常普遍的現象就是由于銅纜相當沉重,因此幾乎都被放置于地板下面,這實際上造成了氣流的障礙,限制了地板下空氣的流動。

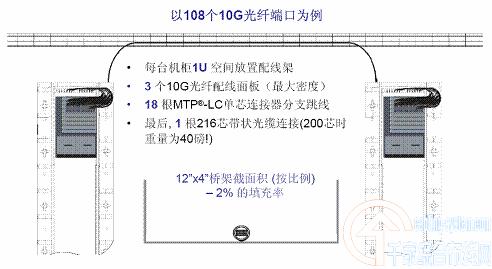

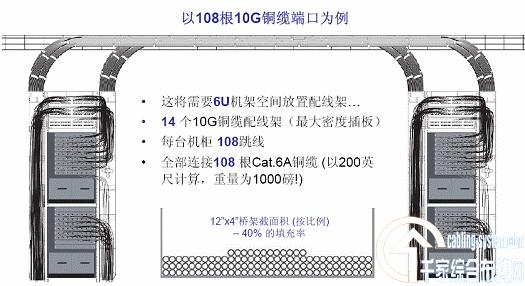

而事實上,要實現相同的性能卻只需少量的光纖就可以完全取代那些數據中心的IT經理們需要在路徑、空間、機架以及垂直理線器中布放數量驚人的銅纜。舉例來說,一個能夠在10G網絡上傳輸108個通路的216芯光纜,直徑僅0.7英寸,而銅纜要達到相同性能就需要幾乎兩倍直徑,談到這些線纜的重量,如果采用六類增強型銅纜,按照200英尺的長度計算,其重量將近1000磅;而同樣長度的216芯光纜,重量?jī)H40磅。
從另一角度來看,我們可以對比關于12芯帶狀光纜和六類銅纜,顯然,帶狀光纜要比銅纜線徑小得多。從而體現出線架/槽道中的線纜數量的差異性,換句話說,同樣功能和達到其需求性能的光纜在橋架內的填充率不足2%,遠小于銅纜的40%。因此選擇光纖,就意味著避免阻塞空氣流通并節省有限的空間。

小型化和輕便的光纜可以更好地利用上走線的橋架布線方式,這種方式相對地板下走線,提高了有效的被動式散熱。
現在,我們?cè)賮?lái)面對另外一個非常重要的話題-制冷。根據EPA報告稱,在數據中心中支持IT設備的供電和制冷基礎設施占整個數據中心能源消耗的50%。同時IDC的分析師預測,到2010年在一個新的服務器開銷中,有71%的費用要用于供電和制冷。

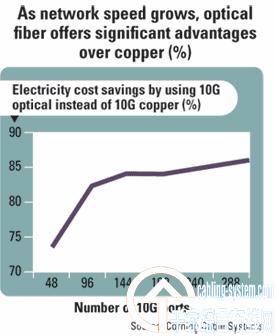

隨著數據中心越來越多的使用刀片服務器,將導致更多的電力消耗,更多的熱量產生,其制冷的需求也隨之進一步增加,但是,光纖可以減輕來自這些方面這些壓力。引用一張EPA的圖表,可以看出,每提供1千瓦的電力給網絡設備,就要提供1千瓦的電力來供應制冷系統。康寧光纜系統對經過詳細的試驗和計算出了光纖和銅纜兩種介質在傳輸10G時的能源消耗數值(見下圖)。是以288個網絡端口的10G為例,與銅纜相比,可以看到光纖網絡設備所需能源及用于其制冷的能耗,節省了近86%的成本,這一數字是非常讓人震驚的。

采用了源自EPA的報告,康寧光纜系統得出這樣的結論: 10G銅系統要比10G光系統的能耗和制冷成本多出86%。
10Gbps速率應用的導火索 在目前在美國數據中心應用中,部署光纖和銅纜的比例時,通常使用銅纜和光纖的比例在90:10到50:50之間,對于數據中心的SAN區域,基于光纖通道協議的可靠性,幾乎是全光網絡。 當然,就目前而言,當今多數用戶的基礎網絡仍運行在較為普遍的千兆數據傳輸速率上,用光系統完全取代銅系統是有些困難的,因?yàn)殂~系統的價格優勢非常明顯,但是當速率上升到10G,這或許會成為一個拐點。
IEEE 802.3an已經定義了銅纜傳輸10G的標準,同時也已經有很多的產品可以提供用戶選擇。今天,多數10G網絡都應用在金融機構或者較大型的數據中心,但是隨著越來越多的IT經理認識到光纖的經濟效益和綠色效應,這種狀況將會發生很大變化。從某種意義上說,光系統在目前的網絡層應用處于不利的位置,主要是價格因素,但是隨著10G甚至更高速的網絡的應用普及,光纖網絡的性價比將會得到充分的體現。
我們可以基于有源器件作一些簡單的探討,對于10GBase-T器件,SFP+收發器在10GBase-SR的應用將逐漸地降低其能耗和成本。SFP-MSA協議規定最大的功耗是1瓦,但目前實際采用的大約只有0.5瓦。相對而言,10GBase-T應用在物理層則需要10-15瓦的功率才能驅動器件,而且也只是100m內的傳輸距離。而SFP+的傳輸距離則可以達到300m.。 此外,SFP+可支持48個端口的插板,每端口耗電0.5瓦,48口就需要24瓦。通常的插板需要大約60瓦,因此我們必須在60瓦功耗的預算內進行。在10GBase-T應用中,每口耗電10-15瓦,驅動銅纜插板,按照每口10瓦計算,可支持6個端口。這樣,要想獲得與光纖同樣的應用帶寬,就必須增加數倍的10G銅纜插板,因此這些更多的額外的功率不僅用在每個端口的能耗上,而且還要驅動另外插板運行上。”
在進行有源器件對比時,不應僅僅停留在交換層面,還應包括接口層面。服務器接口或者適配卡依靠服務器上本身的PCI總線供電。一般而言,PCI總線提供的電能約25瓦。如果需要的電能超過25瓦則需要外部供電。目前市場上的以太網適配卡耗電在25瓦以下,可支持30m的傳輸距離。更長的傳輸距離需要更多的電能,相應地,也需要額外的供電。但是對于應用于10G網絡的光網絡接口卡來說,其能耗不會超過9瓦甚至更低,這對服務器以及所消耗的巨大電能來說,其意義就非同小可了。任何降低服務器及各項應用的能耗的舉措,都是求之不得的。
總而言之,在數據中心部署光纖網絡而不是銅纜系統將會大幅減少能源消耗、提高制冷效果、改善整體機架和架空地板的空間利用率。尤其在10G這樣的傳輸速率應用中,光纖將比銅纜系統更具顯著的經濟性。
在不久的將來,隨著更多的企業將數據中心向10G甚至更高速的網絡移植,光纖將會發揮更大的作用。目前,IEEE正在著力于40G和100G這樣的下一代高速網絡標準的制定:服務器支持40G,網絡核心層支持100G,這些應用都將依靠光纖系統(單模和多模)來實現。這些帶給我們更深的思考就是:10G網絡對于今天的我們是夠用的,如果在今后達到40G和100G時,我們的基礎設施該怎樣呢?
TIA 942標準讓你置身困境之外
能夠幫助企業降低能耗的有效途徑就是遵循TIA942 標準中關于數據中心通信基礎設施中有關冷熱通道的定義進行規劃。雖然TIA942 標準在2005年就已經頒布了,但事實上大多數數據中心的建設并沒有將這些規范付諸于自己的規劃和建設之內.

TIA942標準中對于冷熱通道的設計是有助于對相對集中的設備進行散熱和促進整個數據中心的氣流循環。

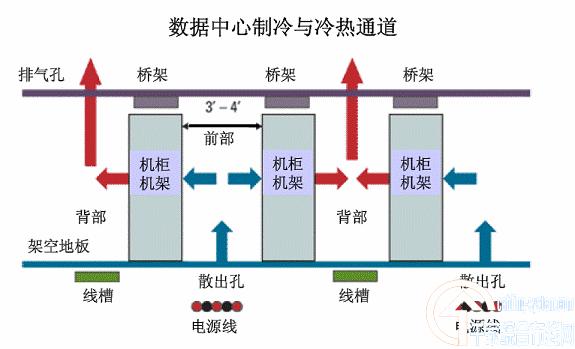

下面我們可以看到這些工作的原理:將服務器和其他設備機架“面對面、背對背”式隔離交錯排列,形成間隔的冷通道和熱通道。 這樣,在設備面對面的通道中,冷空氣從網絡設備前面的架空地板的散出孔出來后,經過機柜和設備的內部運行后變成熱空氣,再?gòu)臋C(jī)柜背面排出;在背對背的通道中,熱空氣上升,從天發板的排氣口溢出。散熱就是這么簡單!
簡而言之,遵從TIA 942標準將會避免一些麻煩。因此,當你需要建立一個新的數據中心時,冷熱通道的設計也是需要認真考慮的關鍵問題之一。
網絡的神奇作用吸引著越來越多的用戶加入其中,正因如此,網絡的承受能力也面臨著越來越嚴峻的考驗―從硬件上、軟件上、所用標準上......,各項技術都需要適時應勢,對應發展,這正是網絡迅速走向進步的催化劑。
|
