使用CAD這個軟件的用戶就知道，總會遇到一些復雜重復的線條，等分劃分、圓角、陣列等等，這就需要運用到快捷鍵來加快我們畫圖的時間。CAD有很多的指令，幾乎所有操作多可以用命令的形式完成。下面，小編給大伙分享cad常用快捷鍵。

在使用CAD繪圖過程中會使用到許多繪圖工具，一個一個地尋找會浪費很多時間，從而導致工作效率變低，處理工作的時間就會很長，使用快捷鍵來提升工作效率了。那么cad常用快捷鍵有哪些？下面小編就把CAD常用快捷鍵命令帶給大家。

cad常用快捷鍵有哪些

一． 繪圖常用功能鍵

F1：獲取幫助

F2：實現作圖窗與文本窗口的切換

F3：控制是否實現對象的自動捕捉

F4：數字化儀化儀控制

F5：等軸測平面切換

F6：控制狀態行上坐標的顯示方式

F7：柵格捕捉模式控制

F8: 正交模式控制

F9: 極軸模式控制

F10: 極軸模式控制

F11: 對象追蹤模式控制

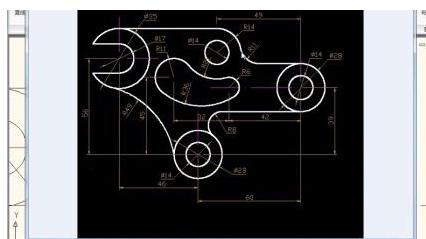

快捷鍵電腦圖解1

二． 繪圖指令快捷鍵

Po:點 L：直線 Xl：射線 Pl：多段線 Ml：多線 Pol:正多邊形 Rec：矩形 c:圓 A：圓弧 Do：圓環 El：橢圓 Reg：面域 Mt：多行文本 T：多行文本 B：塊定義 I：插入塊 W：定義塊文件 Div：等分 H：填充 D:尺寸標注資源管理器

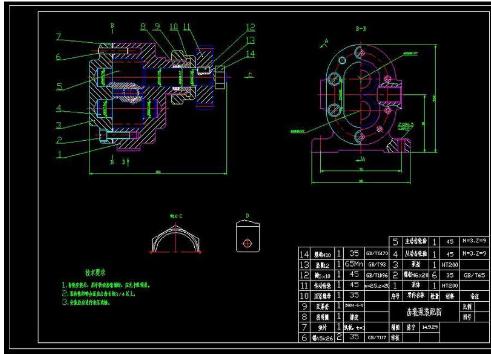

制圖軟件電腦圖解2

三． 修改命令快捷鍵：

M：移動 E、del鍵：刪除 X;分解 TR：修剪 EX：延伸 S：拉伸 LEN：直線拉長 SC：比例縮放 BR：打斷 CHA：倒角 F：倒圓角 G:對相組合 V:設置當前坐標 U:恢復上一次操作偏移Z:縮放 MI:鏡像 AR:陣列 O:偏移 RO:旋轉 ED:修改文本 PE:多段線編輯

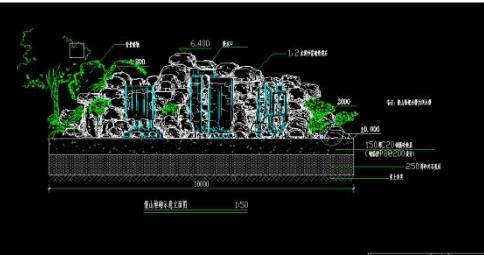

制圖軟件電腦圖解3

四． Ctrl鍵的運用

Ctrl+1:打開特性對話框 ctrl+2:打開圖像資源管理器

Ctrl+6:打開圖像數據原子 ctrl+p:打開打印對話框

Ctrl+s:保存文件 ctrl+y:重做

ctrl+z:取消前一步操作

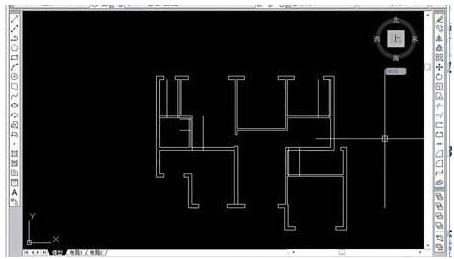

cad電腦圖解4

五． 視窗縮放

P:平移 Z:局部放大 Z+P:返回上一視圖 Z+E:顯示全圖 Z+空格+空格：實時縮放

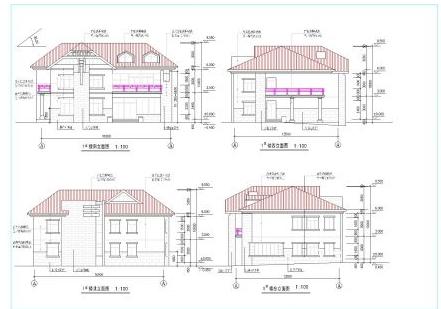

快捷鍵電腦圖解5

六． 尺寸標注:

DLI:直線標注 DRA:半徑標注 DDI:直徑標注 DAN:角度標注 DCO:連續標注 DCE:中心標注 DOR:點標注 LE:快速引出標注 DBA:基線標注

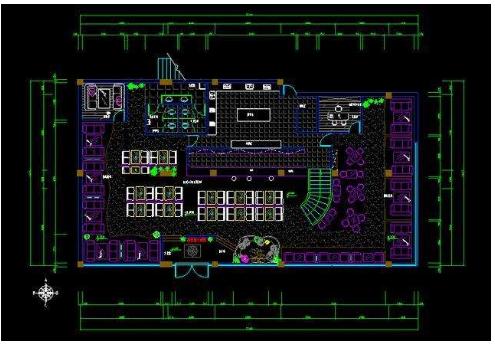

常用快捷鍵電腦圖解6

七：對象特性:

ST:文字樣式 MA:屬性匹配 LA:圖層操作 LT:線形

LTS:線形比例 REN:重命名 LI:顯示圖形數據信息

PRE：打印預覽 R：重新生成 PU:清除垃圾 LW:線寬

COL:設置顏色 AL:對齊 DI:距離 AA:面積

以上就是cad常用快捷鍵的介紹了。
