CAD的用途很廣泛，有很多功能，其中之一圖案的填充。制圖的時候經常會把零件的內部結構表達出來，要用到剖視圖，所畫的圖要打上剖面線，此時要用到CAD的填充命令。那cad填充圖案怎么添加？下面，小編給大家?guī)�來了cad填充圖案添加的圖文。

用CAD進行平面作圖時會用到填充圖案這一命令，軟件本身自帶的圖案不夠全面，對不同專業來說，很多圖案是沒有的。有自己喜歡的填充圖案，但是cad中沒有，怎么添加到cad中并填充圖形呢？下面，小編給大家分享cad填充圖案添加的經驗。

cad填充圖案怎么添加

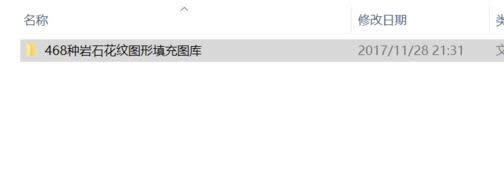

首先下載好自已所用的填充圖案包，為文件夾命名方便以后查找。

添加圖案載圖1

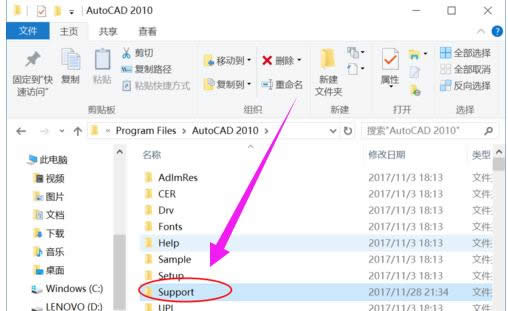

找到CAD的安裝根目錄：E:\Program Files\AutoCAD 2010，打開其中的文件夾Support，

cad載圖2

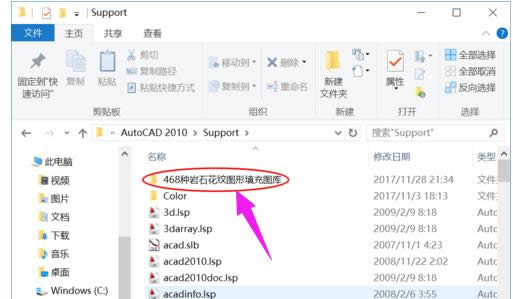

將填充圖案包移動到這個文件夾里（這里就是放置自定義文件的地方，所以命名文件可以方便以后的查找修改）

圖案載圖3

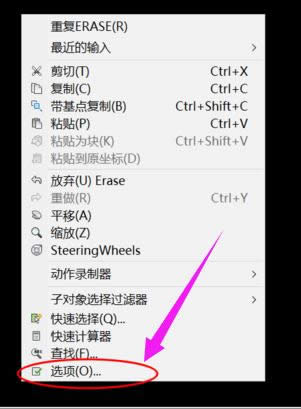

將這個填充圖案包的所在地址復制下來，打開CAD。鼠標右鍵點擊最下方的選項，進入選項設置。

添加圖案載圖4

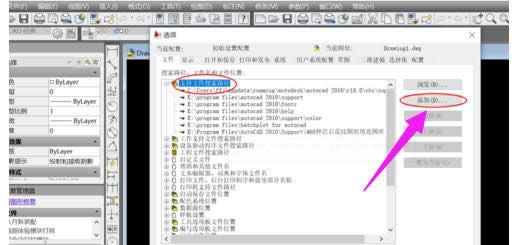

在“支持文件搜索路徑”選項中點添加，

填充圖案載圖5

為這一選項加入剛才復制下來的填充圖案包的所在地址；加載成功！

添加圖案載圖6

想要使用這些新加入的圖案，使用填充命令時選用的類型為：預定義；

cad載圖7

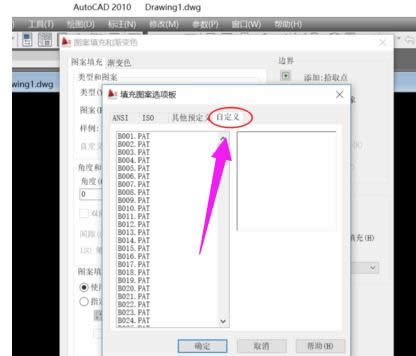

點樣例欄進入自定義選項，即可使用加載的圖案了。

填充圖案載圖8

以上就是cad填充圖案添加的步驟。
