U盤內部存儲結構原理及組成是怎么樣?有時候u盤出現損壞之后，我們會自行拆分u盤來解決故障，但不了解清楚U盤內部存儲結構原理及組成的話是很難成功拆分的，所以今天快啟動小編為大家分享U盤內部存儲結構原理及組成的知識點，一起來看看吧。

　　所謂“USB閃存盤”(以下簡稱“U盤”)是基于USB接口、以閃存芯片為存儲介質的無需驅動器的新一代存儲設備。U盤的出現是移動存儲技術領域的一大突破，其體積小巧，特別適合隨身攜帶，可以隨時隨地、輕松交換資料數據，是理想的移動辦公及數據存儲交換產品。

　　U盤使用標準的USB接口，容量一般在2G～64G之間，最高容量已有256G的產品，能夠在各種主流操作系統及硬件平臺之間作大容量數據存儲及交換。其低端產品的市場價格已與軟驅接近，而且現在很多主板已支持從U盤啟動，實用功能更強。總體來說U盤有著光驅不可比擬的優勢，主要具有體積小、功能齊全、使用安全可靠等特點。

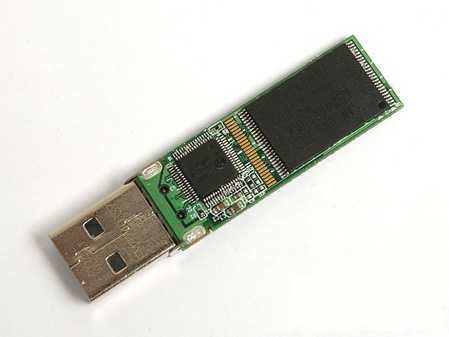

　　U盤的結構基本上由五部分組成：USB端口、主控芯片、FLASH(閃存)芯片、PCB底板、外殼封裝。其中，主控芯片可由部分公司自行研發，而價格最貴的部分是FLASH(閃存)芯片，可占到U盤總價的6/7左右，且一般使用是品牌廠商的，目前市場品牌種類繁多，如：三星、海力士、東芝和Intel等等，因目前閃存芯片價格不同，三星的價格最高，其中需要注意的是：必須事先對閃存芯片與注入的軟件進行測試，以確實哪種閃存芯片能快速識別其ID，所以，閃存芯片的價格浮動較大，測試以前不能確定。

　　備注：U盤的結構比較簡單，主要是由USB插頭、主控芯片、穩壓IC(LDO)、晶振、閃存(FLASH)、PCB板、帖片電阻、電容、發光二極管(LED)等組成。

　　USB插頭：容易出現和電路板虛焊，造成U盤無法被電腦識別，如果是電源腳虛焊，會使U盤插上電腦無任何反映。有時將U盤搖動一下電腦上又可以識別，就可以判斷USB插口接觸不良。只要將其補焊即可解決問題。

　　穩壓IC：又稱LDO，其輸入端5V，輸出3V，有些劣質U盤的穩壓IC很小，容易過熱而燒毀。還有USB電源接反也會造成穩壓IC燒毀。維修時可以用萬用表測量其輸入電壓和輸出電壓。如無3V輸出，可能就是穩壓IC壞了。但有一種情況，輸出電壓偏低，且主控發燙，這時就是主控?zé)�了�?/p>

　　還有些U盤會在USB+5V和穩壓IC之間串一個0歐姆的保護電阻，此時穩壓IC沒有5V輸入電壓就是它壞了。現在許多主控都將LDO集成到主控內部了，所以我們會看到許多U盤都沒有外置LDO了，它們都是USB+5V電壓直接輸入。這種情況就要換主控了。

　　晶振：早期的U盤大多都是用6M的晶振，現在的U盤則普遍采用12M晶振。晶振不耐摔，所以它是U盤上的易損件，最好的維修方法就是用相同頻率的晶振直接代換。

　　主控芯片：主控制芯片負責閃存與USB連接，是U盤的核心，我們一般所說的U盤方案就是指主控芯片的型號。量產工具也是與它對應的。有些主控芯片還要輸入3V的電壓給FLASH供電，保證閃存的正常工作。

　　FLASH焊盤：它的作用是固定閃存，使閃存與主控連接。受外力擠壓后容易使閃存與焊盤接觸不良，這時會造成電腦上的U盤打不開，無法存儲文件等。只要將閃存的引腳補焊一下就可以修復，也即我們常說的拖焊。

　　在市面上，有各式各樣的U盤，可愛、簡潔普通的，但是撕下U盤的外衣，你會發現，跟普通的電子一樣，都是由電路板組合起來的。好了，知道了U盤的結構，可能有些朋友在遇到U盤損壞時，會想要拆開來解剖的吧。

　　U盤的基本工作原理也比較簡單：USB端口負責連接電腦，是數據輸入或輸出的通道;主控芯片負責各部件的協調管理和下達各項動作指令，并使計算機將U盤識別為“可移動磁盤”，是U盤的“大腦”;FLASH芯片與電腦中內存條的原理基本相同，是保存數據的實體，其特點是斷電后數據不會丟失，能長期保存;PCB底板是負責提供相應處理數據平臺，且將各部件連接在一起。當U盤被操作系統識別后，使用者下達數據存取的動作指令后，USB移動存儲盤的工作便包含了這幾個處理過程。

　　U盤內部存儲結構原理及組成的知識點就為大家分享完畢了，相信對看完之后都有一定的了解了吧，大家了解清楚U盤內部存儲結構原理及組成，遇到u盤壞了還能懂得修復，希望大家都能得到幫助。
