U盤的稱呼最早來源于朗科科技生產的一種新型存儲設備,名曰“優盤”,使用USB接口進行連接。U盤連接到電腦的USB接口后,U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊,而不能再稱之為“優盤”,而改稱“U盤”。后來,U盤這個稱呼因其簡單易記而因而廣為人知,是移動存儲設備之一。現在市面上出現了許多支持多種端口的U盤,即三通U盤(USB電腦端口、iOS蘋果接口、安卓接口)。 雖然固態硬盤ssd的主控類型有很多,但大多數都跟U盤一樣可以用量產工具來修復的,下面舉一個慧榮主控的ssd修復例子給大家,其主控SM2244G AB,一直做系統盤win7的系統用,前兩天突然報錯重啟,然后就無限卡win LOGO,想重做系統發現ssd無法格式化,無法分區,里面的數據也沒法刪除。最后無耐找到修復辦法,首先需要買了個移動硬盤盒,接上去后就能量產成功了,我的LONGSYS 64G M6固態硬盤綠盤滿血復活,實屬不易。(量產工具下載使用: )

LONGSYS 64G M6固態硬盤內部結構

LONGSYS 64G M6固態硬盤拆開后的全貌真身
回到重點,先拆開SSD硬盤,LONGSYS 64G M6很好拆,就四周四顆螺絲,取下后即可看到M6的真身。拆開LONGSYS 64G M6固態硬盤,意外的是我自己的居然用的是三星的原廠顆粒K9HDGD8U5M,主控是SM2244G AB,加轉接上(接上飚王SSK HE-V300移動硬盤盒)量產工具不識別,度娘知道要短接。找遍PCB只看到邊上有一排8個觸點,直覺短接點應該就在這里面,立馬就開始試。8個觸點我是按照1-5,2-6,3-7,4-8的順序,主板上的跳線一般都是這順序。試到2-6的時候,工具識別出SSD了,直接開卡量產就成功了。

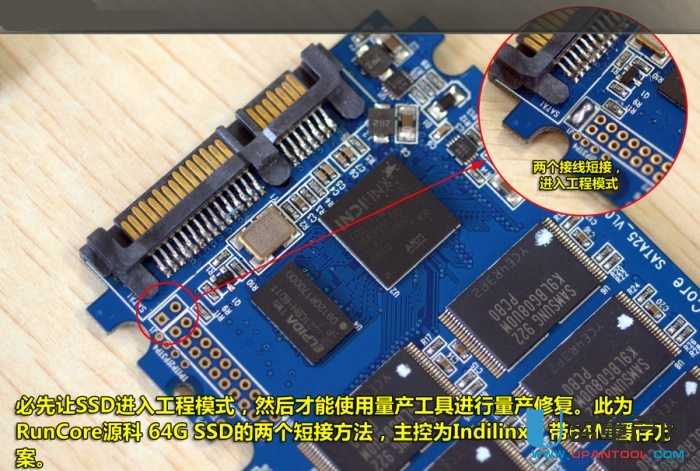

短接第2和第6腳進入工廠模式準備量產

SMI Mass Production Tool
量產工具(SMI Mass Production Tool)使用的重點:

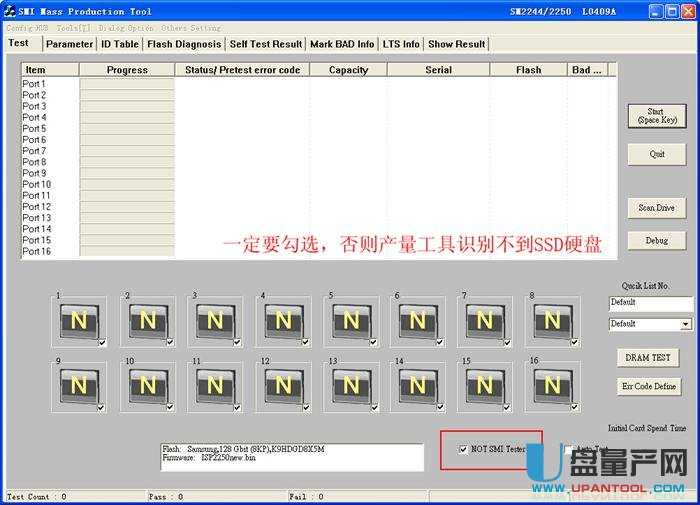

1.掃描SSD硬盤(Scan Drive)不認別硬盤,是必須要勾選NOT SMI Tester

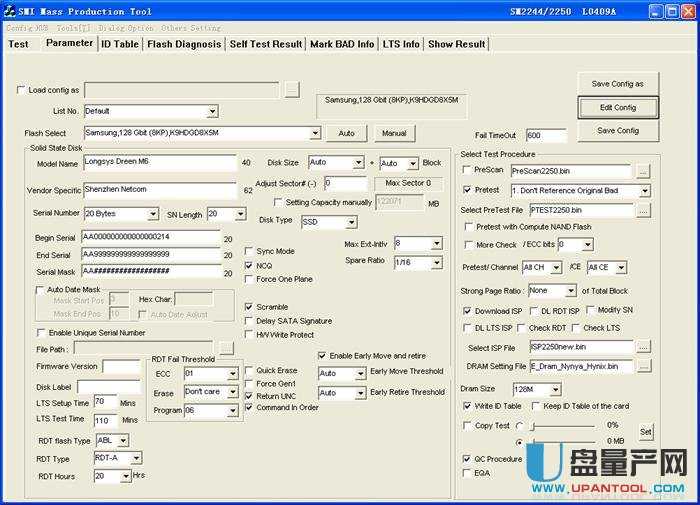

2.產量硬盤信息需要設置(Parameter),其中設置硬盤參數(Edit Config)時,需要輸入量產工具密碼,密碼為320。否則無法修改量產SSD硬盤參數信息
3.在設置Parameter里,硬盤模式(Disk Type)必須選擇SSD,否則影響硬盤速度及壽命
4.同樣在設置Parameter里,一定要勾選“Download ISP”,否則量產很不容易成功
5.其它的Parameter設置,就最好按下圖的操作

總結:慧榮的芯片的固態硬盤還是很多的,而且因?yàn)榱慨a(chǎn)工具也很多,所以不怕壞了不能修好,沒買ssd的朋友也可以考慮事先看好是慧榮的芯片再購買,另外只要你是慧榮的ssd就可以參考此文,其他主控的當然就不適用了,但共同點就是必須短接到工廠模式才可以修復,不同主控有對應的量產工具。
