SandForce SF2281 SSD固態硬盤DIY及開卡過程圖文教程

發布時間:2022-04-28 文章來源:xp下載站 瀏覽:

U盤的稱呼最早來源于朗科科技生產的一種新型存儲設備,名曰“優盤”,使用USB接口進行連接。U盤連接到電腦的USB接口后,U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊,而不能再稱之為“優盤”,而改稱“U盤”。后來,U盤這個稱呼因其簡單易記而因而廣為人知,是移動存儲設備之一。現在市面上出現了許多支持多種端口的U盤,即三通U盤(USB電腦端口、iOS蘋果接口、安卓接口)。

   雖然固態硬盤一般都是直接購買,但如果你手上有多余的閃存顆粒的話,不妨自己diy一個ssd吧,下面以SandForce SF2281主控為里教大家怎么做一個自己的ssd盤。

   選用金士頓V300套件:7mm厚度,藍色PCBA,sf2281主控,鋁合金外殼。

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

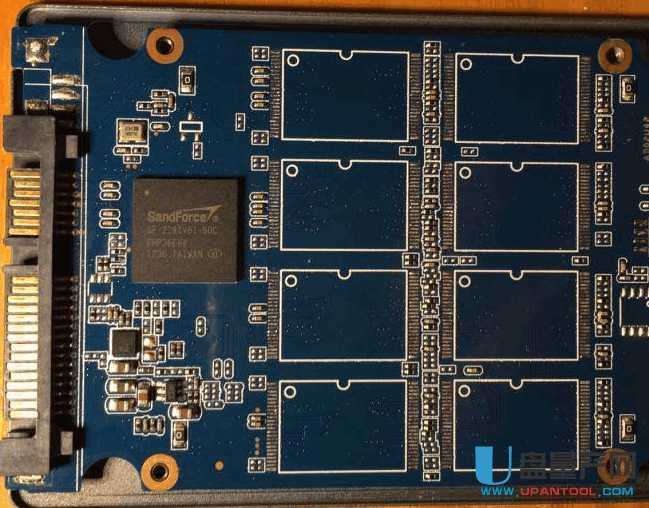

打開看到藍色PCBA,據說金士頓藍色板要比綠色質量好點。

PCBA背面:可以看到沒有外置DDR顆粒,實際2281內部集成了64MB的緩存。大家可能會就覺得64MB不夠用,其實2281在256GB及下容量的ssd中足夠用了,大于256GB的2281大家會發現4K沒有提升,這就因為緩存不足。

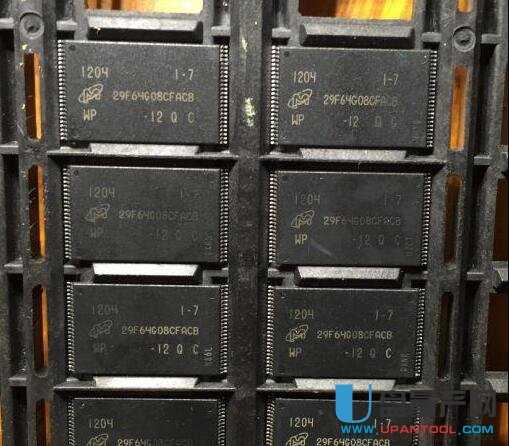

下面看flash顆粒:鎂光25nm  2CE同步顆粒, 單顆64bit,支持DDR。當年經典的鎂光M4同型號顆粒,據說是特挑。

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

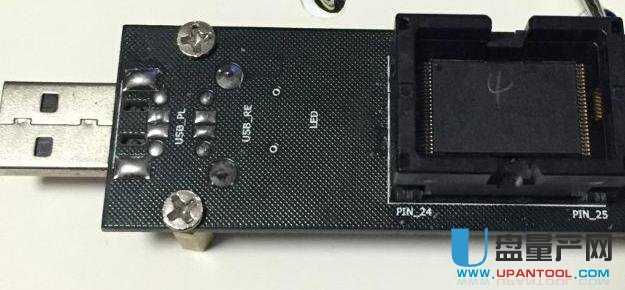

先標記壞塊:工具是安國主控+清空架

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

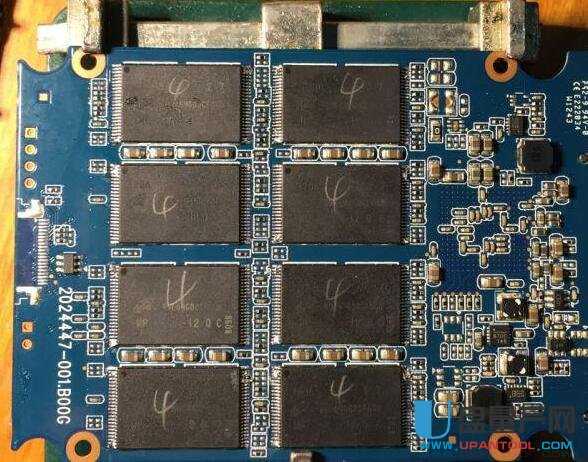

下面開始焊接,先固定pcba:這個板子是先焊接背面8貼

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

背面焊接完成后焊接正面,步驟一樣,先對齊固定F,涂助焊劑,拖焊。
焊接完成后,進行開卡,相當于燒錄固件。
sf主控要在Linux下燒錄,由于此前已經裝好Linux 再次不在贅述。

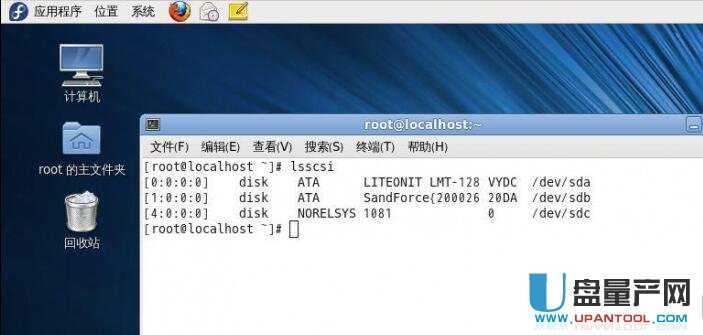

將ssd插入sata接口即可。root進入Linux,lsscsi查看是否識別主控:SandForce{200026......  識別正常

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

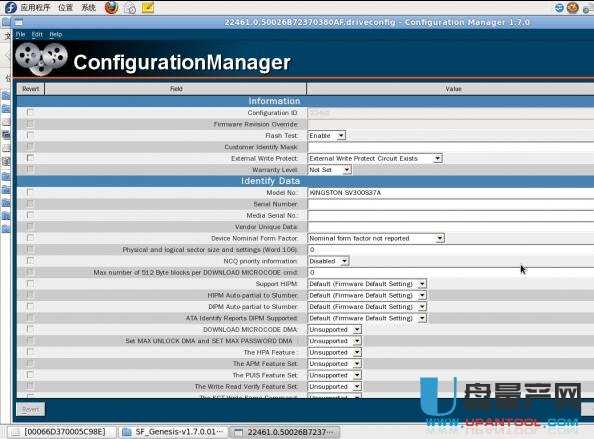

此前查找2281支持列表,16貼CFACB顆粒開卡配置代號為27221-gold,由于沒有gold固件,查找同ID的BGA封裝的F開卡配置代號為22461,進行開卡配置:設置電源選項,溫度傳感器設置。

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

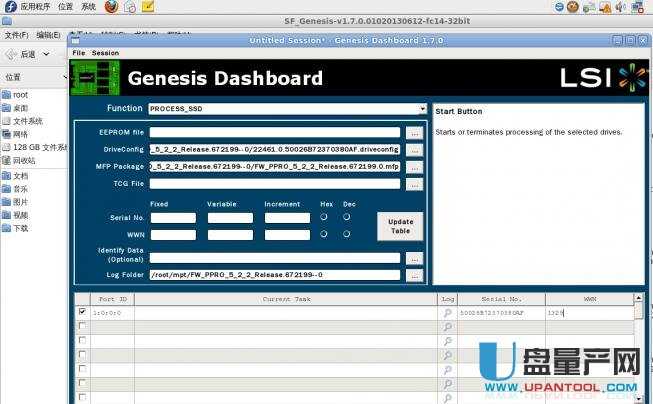

設置好后另存,下面進行開卡界面設置:

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

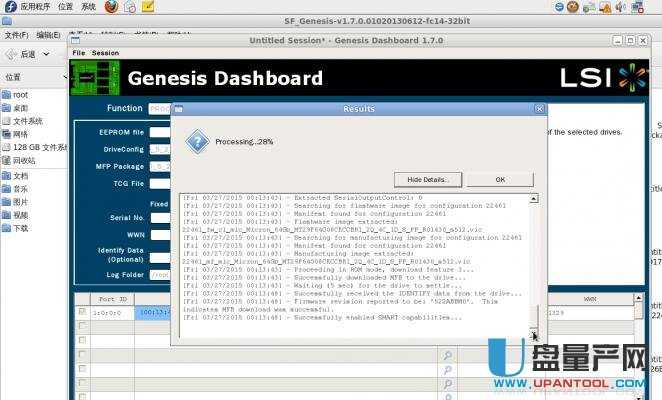

設置好后START:

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

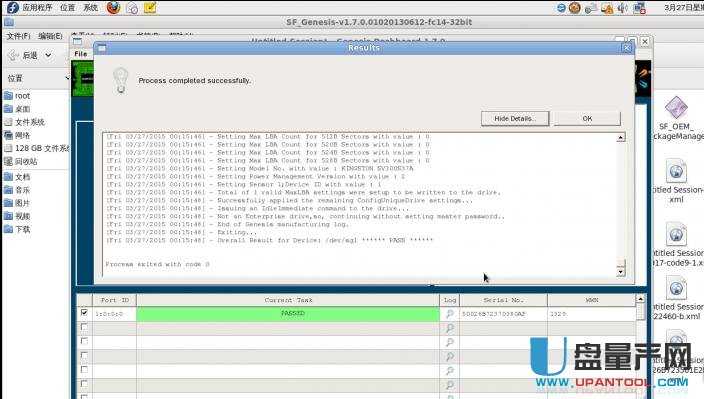

5分鐘左右開卡pass:

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

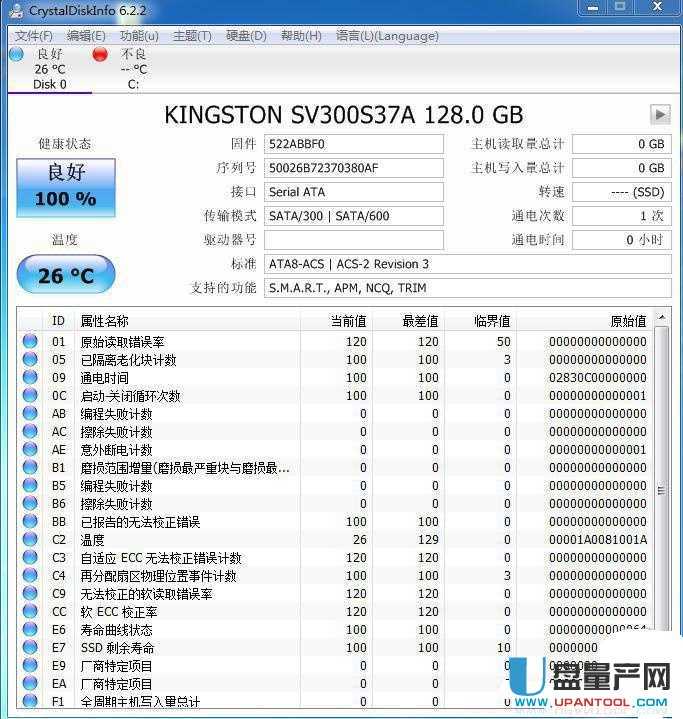

之后就可以重啟,進windows,看此時盤的smart數據:溫度壽命均正常。

SandForce SF2281 SSD固態硬盤DIY及開卡過程教程

   到此就制作成功了,其實就是考一個焊接的能力,如果對開卡教程還有疑問的可以參考本站的相關教程。
