SF2281固態硬盤開卡短接辦法及閃存焊貼順序

發布時間:2022-04-27 文章來源:xp下載站 瀏覽:

U盤的稱呼最早來源于朗科科技生產的一種新型存儲設備,名曰“優盤”,使用USB接口進行連接。U盤連接到電腦的USB接口后,U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊,而不能再稱之為“優盤”,而改稱“U盤”。后來,U盤這個稱呼因其簡單易記而因而廣為人知,是移動存儲設備之一,F(xiàn)在市面上出現了許多支持多種端口的U盤,即三通U盤(USB電腦端口、iOS蘋果接口、安卓接口)。

  SF2281主控的固態硬盤如果自己diy的或者壞了要修復的話就必須開卡,而ssd不像U盤直接可以量產,它需要短接了才能開卡,而SF2281的短接哪個位置呢?diy要怎么焊接閃存順序呢,下面就教大家。

一、開卡短接孔:藍盤短接圖中箭頭指的2孔;

閃存貼法位置順序:參考圖中標記數字;

SF2281固態硬盤開卡短接方法及閃存焊貼順序
SF2281固態硬盤開卡短接方法及閃存焊貼順序


貼1片:1
貼2片:1,2
貼3片:1,2,3
貼4片:1,2,3,4
貼6片:1,2,3,5,6,7
貼8片:1-8
貼12片:1,2,3,5,6,7,9,11,12,13,15,16

貼16片:全貼滿。

二、綠板短接位置如下 ,貼法同藍板一樣;

SF2281固態硬盤開卡短接方法及閃存焊貼順序


diy注意事項:
1 芯片不需要清空,有條件就清空操作一下(主要是看下芯片的狀況如何,防止芯片顆粒體質不行開不過卡,到時候焊上再拆下麻煩了)

2 焊上去的F第一開卡不需要短接 開卡成功后再次開卡就需要短接了

3 下面說下藍色板子:
需要在開卡設置里面把寫保護電路選項打開 不然開卡不會PASS


有2個選項:

SF2281固態硬盤開卡短接方法及閃存焊貼順序

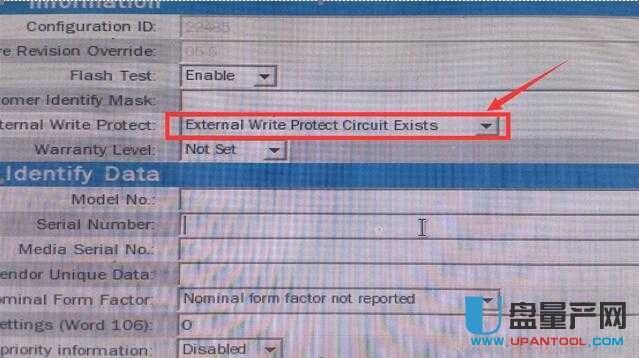

改為如下:

SF2281固態硬盤開卡短接方法及閃存焊貼順序


圖下面選擇B01
選擇好溫度感應型號后保存配置!
之后選擇保存好的配置進行開卡即可!
