示波器在維修筆記本來說是非常重要的，告別經驗式維修，真正要做到信號級維修，它是不可獲缺的。特別是針對一些疑難雜癥，如一些不穩定故障，更加能體現示波器的重要性了。下面以一個簡單的小案例做個示范，希望對還在糾結是否買示波器糾結的您有所幫助。

今天正好有空，一個朋友拿了一塊話說是一體機的主板說是不觸發，搞不定讓我?guī)颓魄疲�說實話這種一體機的板子我也是頭一次修，也沒多大把握，朋友的忙要盡力幫的。

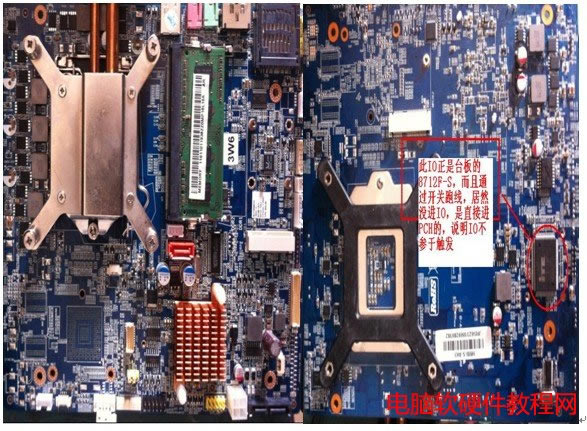

先看看板子吧，還挺新是1155的座子，橋有做過，其它沒怎么動過。

簡單對主板各供電打值沒發現異常后，試了下故障，發現有時是能觸發的，但多試幾次又不行了，非常的不穩定。這種不穩定故障相信很多朋友也是最怕修到的。其實不管任何一種不穩定故障，我個人覺得還是比較好修，我的方法就是多試，試到它故障再現為止，趁著有故障時去檢修，和正常時測得的數據進行對比，一定會現不正常的地方的。說曹操曹操就到，當板子不能觸發時示波器捕捉到3、5V電感上丟失了3V，立即把示波器設為普通觸發狀態，捕捉3V的軟啟動過程，發現了敵情，請看下圖：

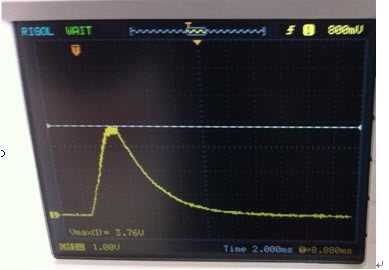

從上圖可明顯看出3V達到峰值后持續不到2MS的時間迅速下降，直到12MS左右時間消失得無影無蹤。而且仔細觀察不難發現峰值電壓達到了3.7V而且還帶點波動。好，波形是捕捉到了，那究竟是什么原因造成上述現象呢?以我經驗來說最有可能的原因就是3V帶載過重，于是馬上再一次打了它的對地阻抗，發現70歐，這個值很難判斷到底是否正常，估且算它正常先吧。于是心里馬上激起把3V濾波電容換掉的沖動，說干就干，數秒后….再次開機

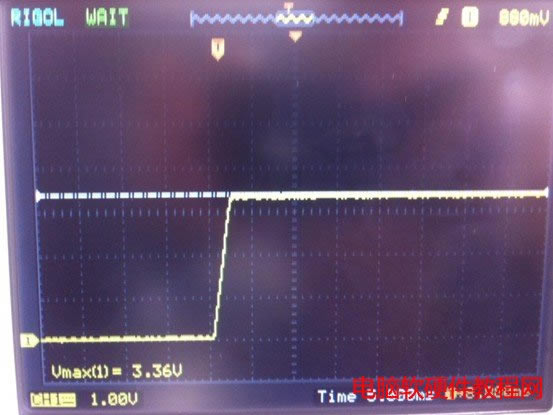

如上圖，這時波形已經恢復了正常，非常漂亮的一個上升過程，且保持平滑。心里有數了，如果沒有第二個故障的話，此板應該修復了，反復試了很多次沒有再出現不觸發現象了。

于是裝上CPU，內存….問題來了，因?yàn)槭锹惆澹�而且這種板又沒辦法上可調電源，PCI-E又沒有LPC總線，所以診斷卡也不好使。那怎么判斷是否跑碼呢?所以這又是要說的示波器的又一好處了，通過打CS#捕捉它的波形變化情況，也可以知道主板是否跑碼，是否過內存…..

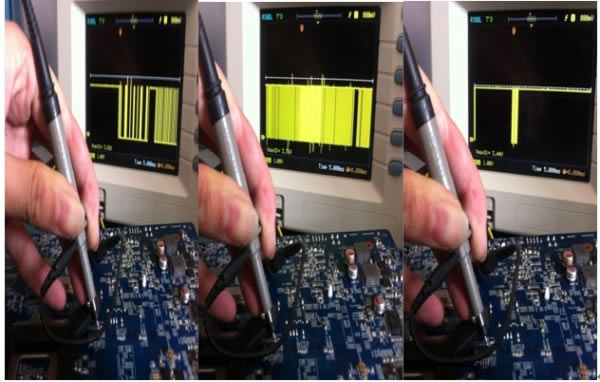

在 從上面三張圖可以看出，此板肯定跑碼了，且已過內存了，如果這張圖沒有說服力，或者不敢確認的話，那再來一張

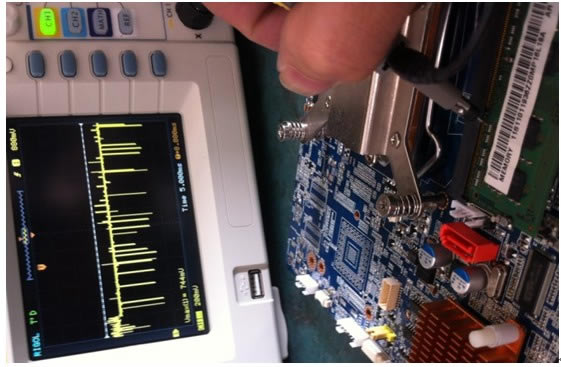

從上圖可以明顯看出內存已經和CPU開始交換數據了，那可以肯定的下結論了，POST自檢已過內存，看來要亮機了。

其實沒有屏的情況下，還可以去測屏接口的I2C總線來判斷顯卡是否讀屏的EPROM，如果有脈沖，那一般接屏都顯了，當然不一定準，因?yàn)橛行┌逡�上接上屏才能打到波形的，再加上沒這板圖紙我就沒測了。所以可以交差了…….

當然以上只是示波器在筆記本維修里的非常簡單的應用之一，在筆記本里很多的關鍵信號都還是得靠它才能測得出來，為什么你修不出來別人能修呢?因?yàn)槿思夷懿蹲侥銢](méi)辦法捕捉的信號…..如果此反應不錯，后續我會再寫更多示波器在筆記本維修的應用的貼子，路過的頂下吧。
