導讀：華三（H3C）無線路由器組網方案

一、選用三種典型戶型進行測試

此次只測試家庭內部有五類線覆蓋的戶型。

1.中小戶型組網（90平方以下）

戶型普遍為公寓、2室2廳和小3室戶型，空間范圍較小，只需較少的無線擴展設備即可滿足全房間的無線覆蓋。

根據用戶需求和環境評測結果，推薦用一臺雙頻千兆無線路由器做為主終端，或增加相應百兆無線路由器副終端，主終端和副終端之間通過有線互聯，通過雙頻信號覆蓋全屋。

2.大戶型組網（100～140平方）

戶型普遍為3室以上戶型，空間范圍較大，需多個無線擴展設備才能滿足全房間的無線覆蓋。

根據用戶需求和環境評測結果，推薦用一臺雙頻千兆無線路由器做為主終端，或增加相應百兆無線路由器副終端，主終端和副終端之間通過有線互聯，通過雙頻信號覆蓋全屋。

3.復雜戶型組網（140平方以上復式或別墅）

別墅等大面積復式住宅為高端用戶，組網時既要考慮實現樓層之間的信號覆蓋又要考慮每一層空間的信號覆蓋。

根據用戶需求和環境評測結果，推薦用一臺雙頻千兆無線路由器做為主終端，或增加相應百兆無線路由器副終端，主終端和副終端之間通過有線互聯，通過雙頻信號覆蓋全屋。

二、現場環境測試方案

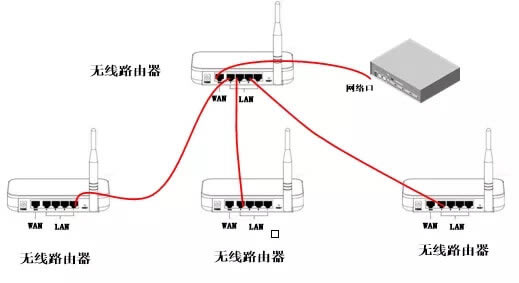

1.??多臺路由器無線組網方案，路由器之間用網絡連接。

寬帶入戶網絡口連接至無線路由器的WAN口，并將此無線路由器的NAT和DHCP功能開啟，其他無線路由器DHCP關閉，開啟無線，且無線的SSID（無線名稱）和密碼設置成相同，設置無線路由器的LAN口IP地址與獲取的DHCP地址相同網段（IP地址不能在DHCP分配地址范圍內，每臺IP地址不能相同，用于管理無線路由器），路由器之間用LAN口相連，即可完成無線的二層橋接。

2.??配置步驟（以H3C路由器為例）

（1）?登錄無線路由器

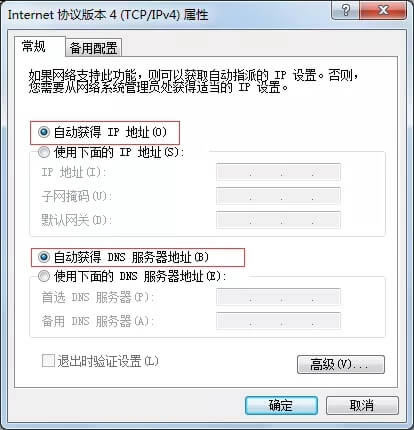

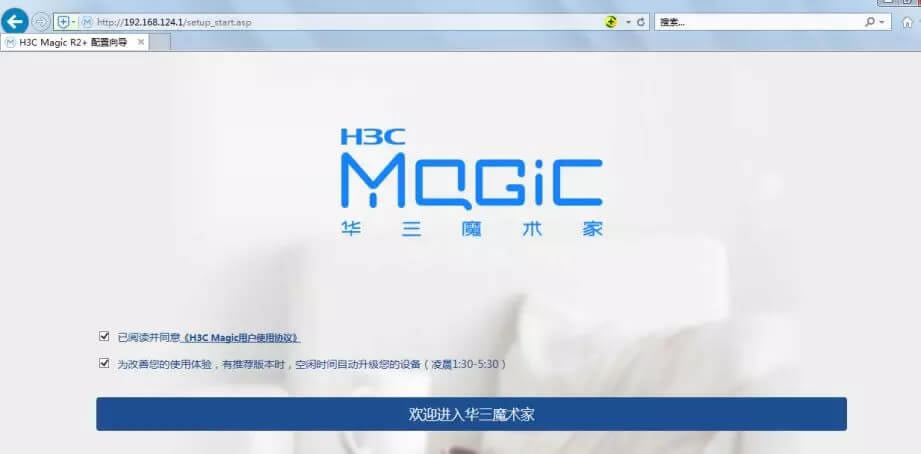

根據產品使用說明書登錄無線路由器，H3C無線路由器登錄，首先將電腦IP更改為自動獲取，瀏覽器輸入192.168.124.1后跳轉到無線路由器登錄頁面。

（2）?基本設置-LAN設置

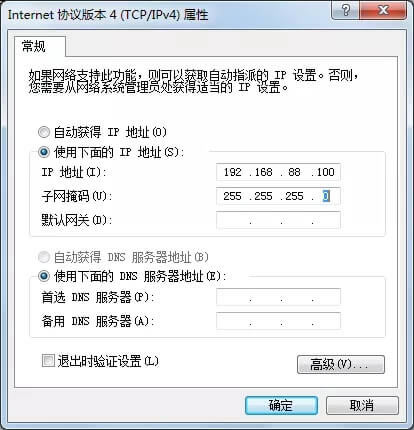

登錄無線路由器后，選擇“接口設置-LAN設置”，將主用路由器網關地址更改為192.168.88.1，掩碼255.255.255.0（根據實際業務需求進行更改，若無特殊需求可不更改，本文以測試環境配置進行說明），為方便管理和配置，其他二層橋接的無線路由器也應設置管理地址，本測試將其他二層無線路由器IP地址設置為192.168.88.254和192.168.88.253，更改完成后將無法登錄無線路由器，此時需要在電腦上重新設置IP地址192.168.88.100，掩碼255.255.255.0，在瀏覽器輸入192.168.88.1或者其他無線路由器的IP地址后即可登錄設備。

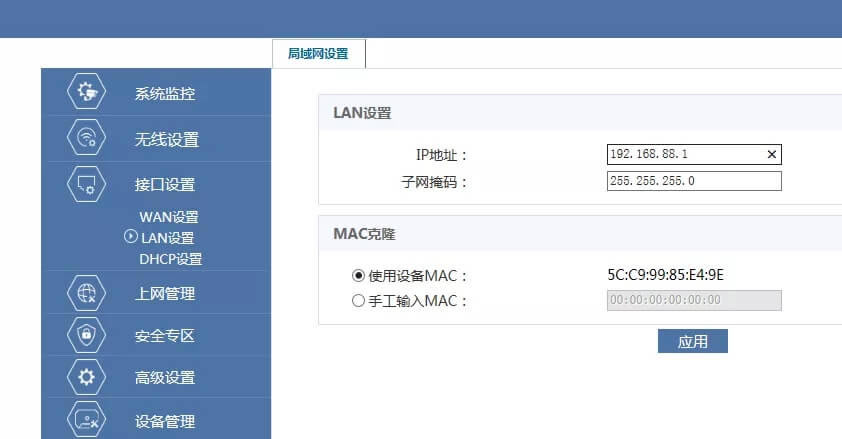

主無線路由器網關設置圖

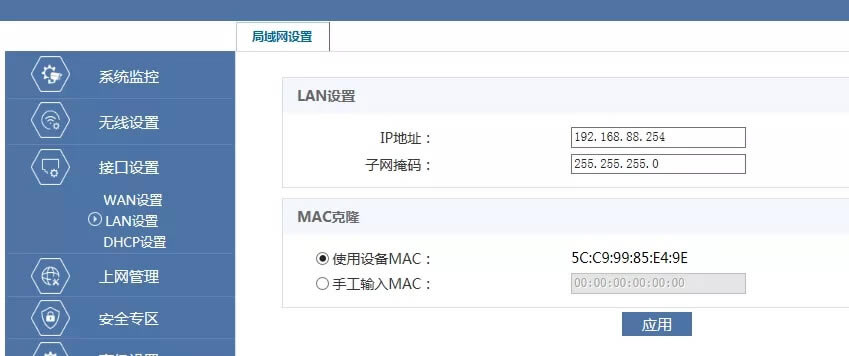

其他無線路由器管理地址設置圖

（3）?基本設置-WAN設置

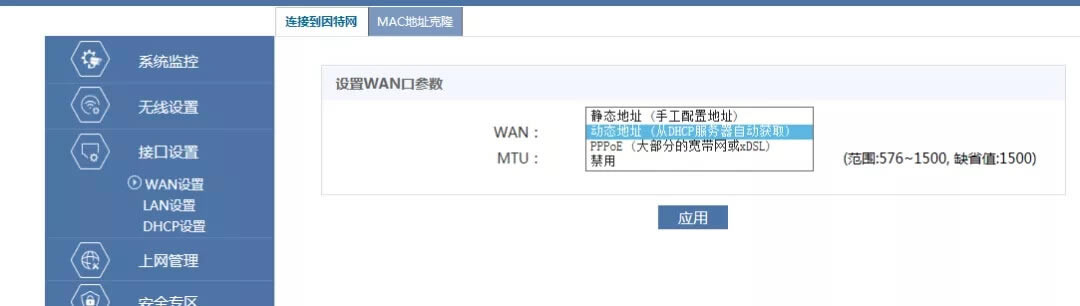

選擇“接口設置-WAN設置”，根據實際需求選擇靜態IP、動態IP或者PPPOE撥號。

（4）?基本設置-DHCP設置

選擇“接口設置-DHCP設置”，進入DHCP設置頁面，為避免網絡沖出現多個DHCP服務器，除保留主用無線路由器的DHCP功能外，關閉其他無線路由器的DHCP功能，并將起始IP和結束IP分別設置為192.168.88.2、192.168.88.200，以免終端分配到的地址與無線路由器的管理地址沖突。

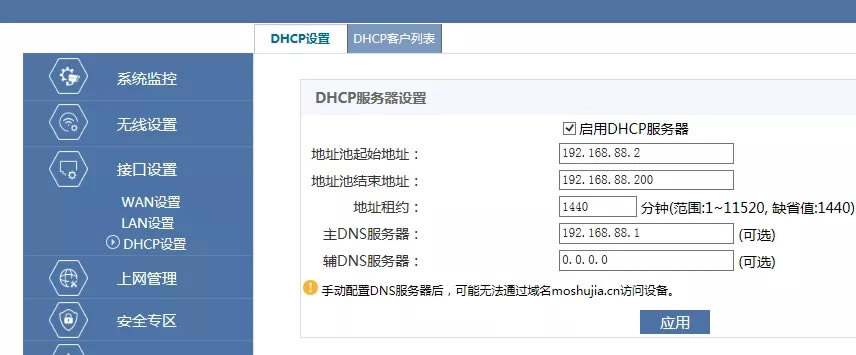

主用無線路由器DHCP設置圖

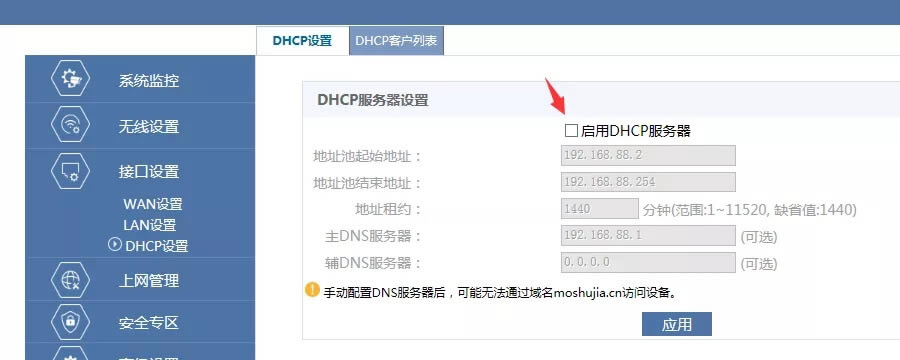

其他無線路由器關閉DHCP設置圖

（5）?無線設置

在完成基本設置后，可進行無線配置，選擇“無線設置-無線參數設置”，分別在2.4GHz和5GHz手動設置無線信道、ssid和密碼。無線路由器的信道盡量使用1、6、11（2.4GHz）和149、153、157（5GHz）最小程度減少同頻干擾。

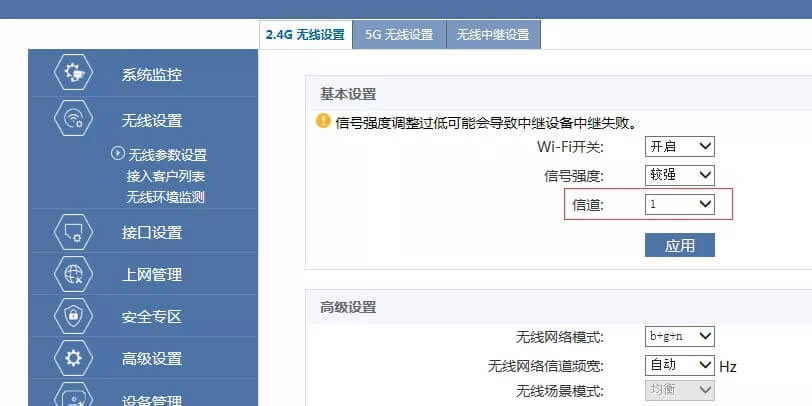

2.4GHz設置信道圖

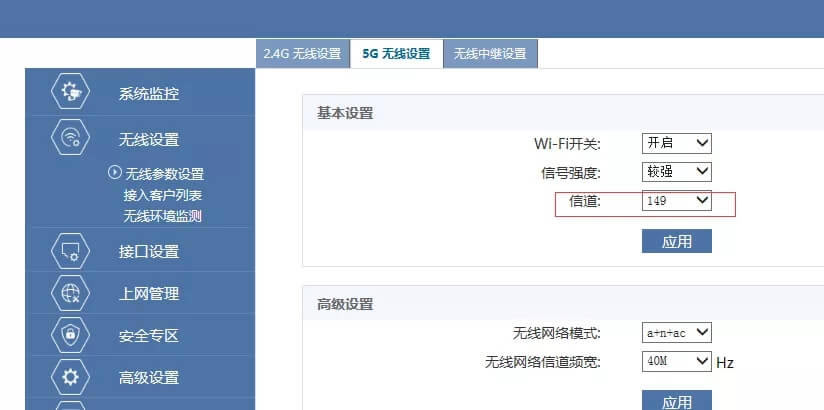

5GHz設置信道圖

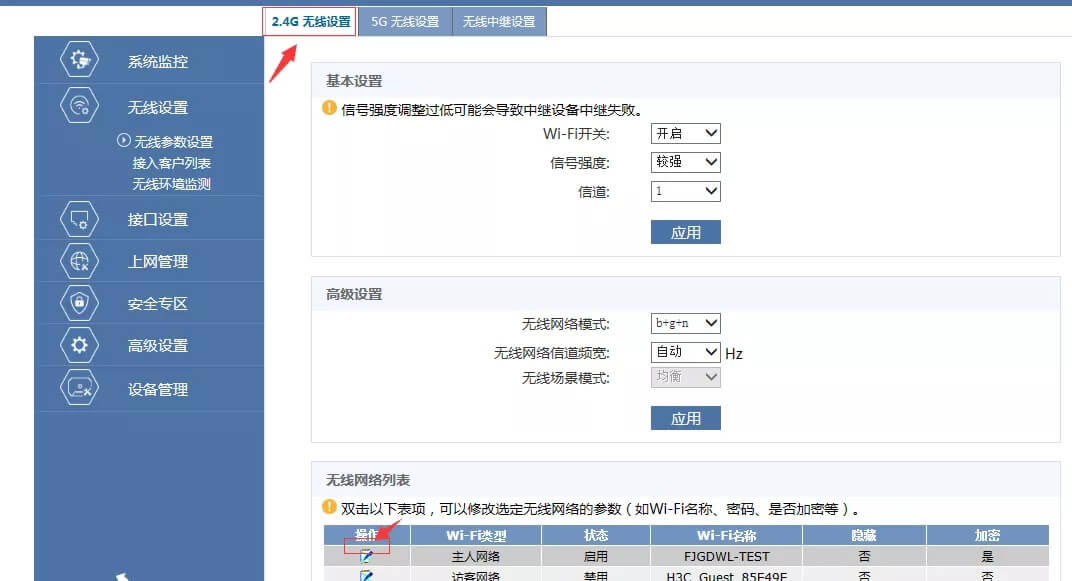

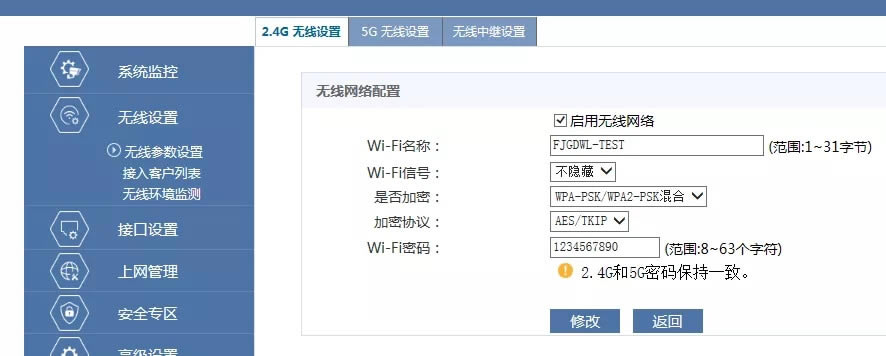

2.4GHz設置無線SSID和密碼圖1

2.4GHz設置無線SSID和密碼圖2

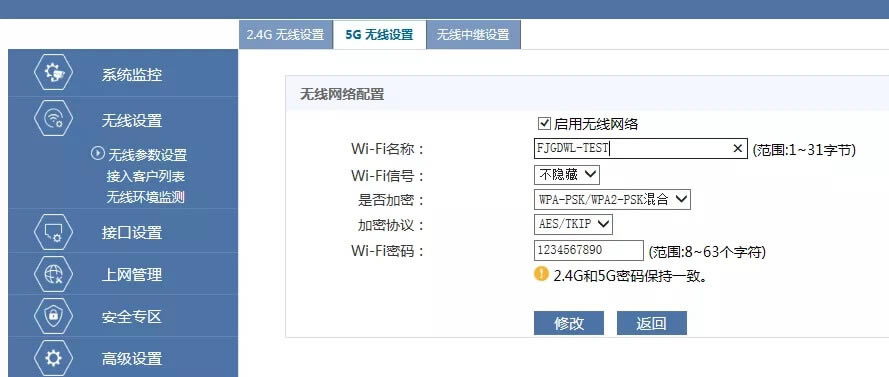

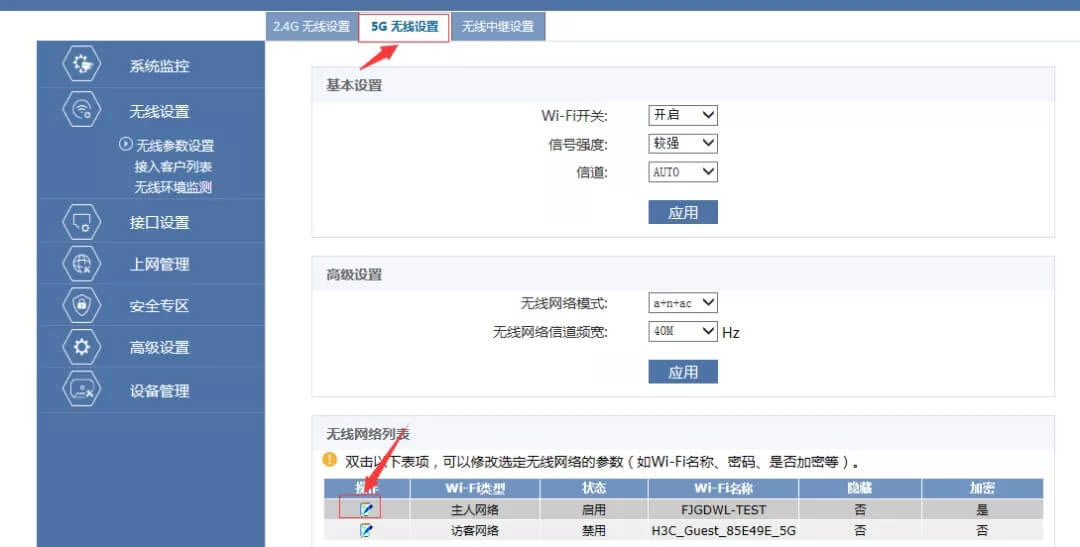

5GHz設置無線SSID和密碼圖1

5GHz設置無線SSID和密碼圖2
