路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備。 樹莓派支持路由系統
(樹莓派路由器系統)
安裝在樹莓派 OpenWrt 本文介紹了如何在樹莓派2B上安裝超級路由器openwrt,創建超級路由器的過程。今天,我們在樹莓派3B 刷最新版本Openwrt,并配置連接互聯網,打開openwrt創建全能路由器的無線功能。最后,測量了樹莓派路由器的速度openwrt解釋漢化方法。以下是具體教程。 一、下載系統鏡像
根據樹莓派安裝 OpenWrt 本文介紹創建超級路由器,下載openwrt相應的覆盆子系統鏡像。
最新版本是19.07.我從清華大學的鏡像源下載,速度很快。地址:openwrt 19.07.2 鏡像(樹莓派3B 版本)
下載的鏡像是壓縮文件,在安裝系統前應減壓。 二、安裝系統鏡像
假如你的電腦是Windows或者M(jìn)ac,那么使用etcher這個軟件刻錄會更方便。

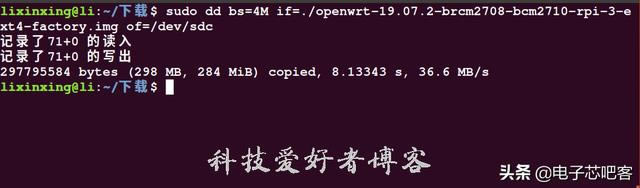

如果是Linux直接使用系統dd命令制作樹莓派openwrt這里有系統盤,教程:Linux制作樹莓派系統盤
三、啟動樹莓派
將SD插入覆盆子派,用網線連接覆盆子派和電腦,然后覆盆子派連接電源,等待系統啟動。
注意:這里一定要先用網線連接覆盆子和電腦,然后再啟動覆盆子,否則覆盆子啟動后連接不上。
然后打開電腦上的瀏覽器,輸入http://192.168.1.1/,可以打開openwrt登錄界面。
您可以隨意輸入用戶名和密碼進入系統

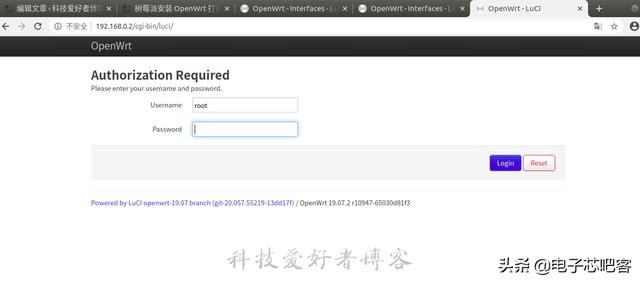

openwrt登錄界面

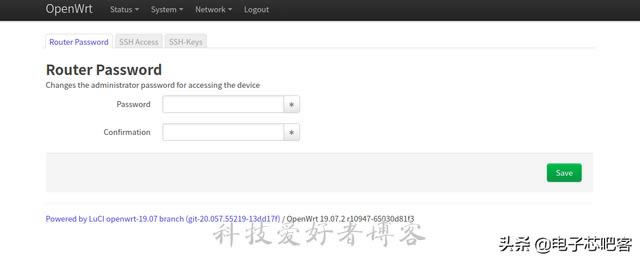

點擊“go to password configuration設置系統密碼,避免總是提醒更改密碼。
修改openwrt密碼 四、樹莓派openwrt連接互聯網
由于樹莓派的網線與電腦相連,暫時沒有互聯網連接。現在配置樹莓派openwrt,將其連接到互聯網上。這一步的配置和樹莓派安裝 OpenWrt 創建超級路由器完全一樣。 1.修改”lan”配置

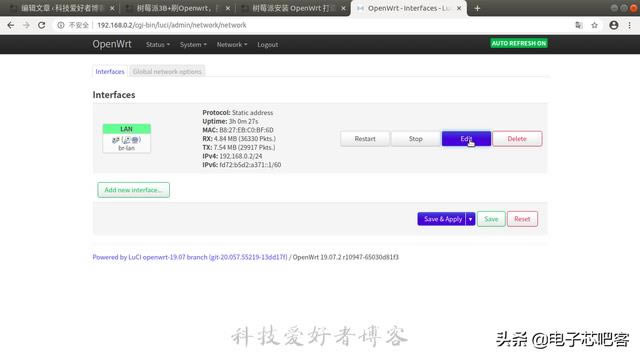

在“LAN點擊口配置edit”,進入“LAN”口配置
2.配置’LAN’口

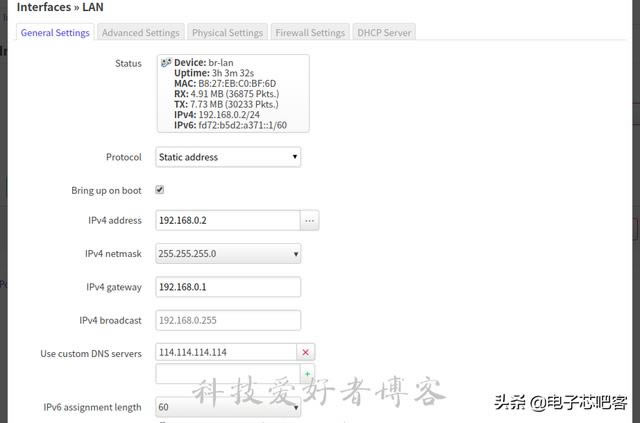

配置LAN口為靜態IP地址,因?yàn)槲壹业穆酚善鱅P地址是192.168.0.1,掩碼為255.255.255.255.0,故我的WAN 口配置成IP為192.168.0.2, 掩碼同樣為255.255.255.255.0,網關地址為192.168.0.1,DNS地址填了“114.114.114.114”和“223.5.5.5”。如下圖所示。如下圖所示。
其它配置不變。
注意這里,點擊save保存,然后選擇單擊save and apply在路由器使用之后,wan接口獲取ip所以點擊地址save and apply之后,將樹莓派的網線連接到路由器上。
如果配置沒有問題,覆盆子派在一段時間內連接到互聯網,可以使用新的IP地址登錄了。
如果配置錯誤,點擊保存后的90S內,該接口沒有獲取拿到預期的IP地址,則OpenWrt該配置將被取消,需要重新配置。
ps: 這一步可以選擇ppoe這樣,樹莓派就可以撥號上網,讓樹莓派充分發揮路由器的作用。 3.樹莓派網成功
使用新地址登錄樹莓派openwrt,即在瀏覽器中使用http://192.168.0.2/登錄。
輸入密碼登錄。這時,樹莓派openwrt已連接到互聯網。 五、配置樹莓派openwrt無線wifi
在配置界面上,可以看到樹莓派的無線是關閉的,無線功能首先在這里打開。(注:樹莓派3B和樹莓派4B板載wifi ,所以不需要像樹莓派2B一樣安裝驅動器。

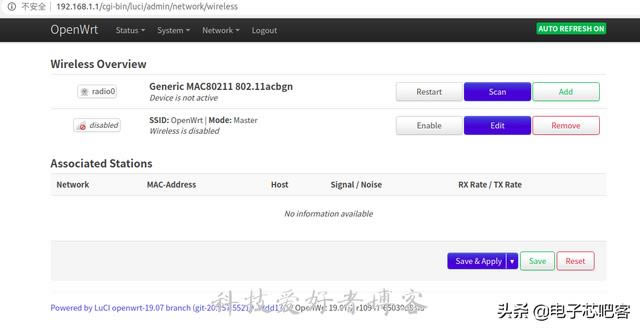

點擊“network”-“Wireless”,然后將SSID:OpenWrt 打開。
開啟樹莓派openwrt無線
這時,樹莓派可以用手機連接,WiFi的名字是OpenWrt”。
目前無線連接OpenWrt不需要密碼,不夠安全,需要配置密碼訪問。
“edit打開無線配置頁面,這里可以配置無線發射模式,設置無線名稱、密碼、mac過濾等。

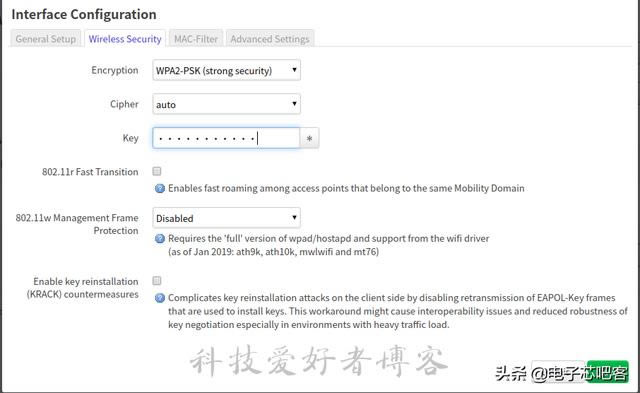

選擇“Interface Configuration”-“Wireless Security修改無線加密方法。
修改openwrt無線加密
修改配置后,選擇Save & Apply,無線配置會生效,打開手機就能看到,OpenWrt連接需要密碼。
樹莓派openwrt無線wifi
大功告成!
暫時寫這么多,以后再更新~
2020年 4月13日 星期一 11時50分13秒 CST /update: 樹莓派Openwrt測量路由器速度
Mac連接樹莓派openwrt路由器測量速度,路由器和筆記本電腦在同一個房間,中間沒有障礙物。

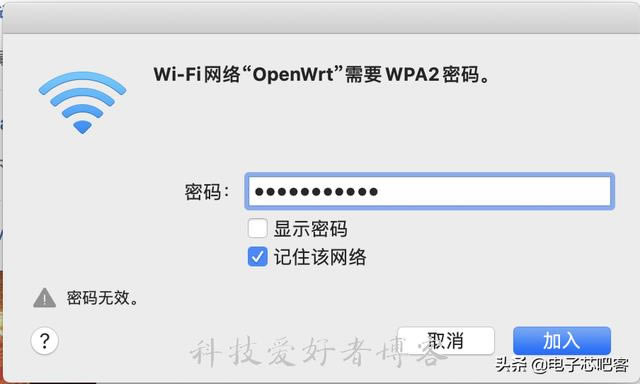

輸入密碼連接樹莓派openwrt網絡
然后信號????有3格:

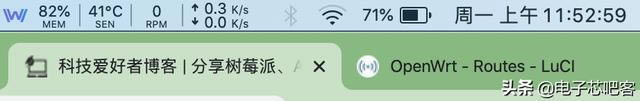

樹莓派openwrt信號強度
用寬帶測速工具試試樹莓派路由器是否快:

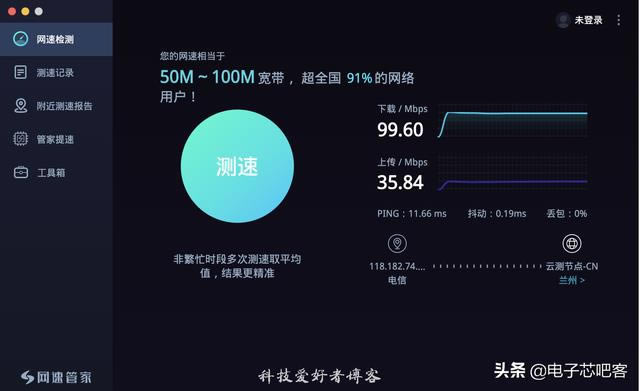

樹莓派openwrt路由器測速
用戶端測試,下載速度幾乎穩定在99Mbps,上傳速度穩定在36Mbps左右。

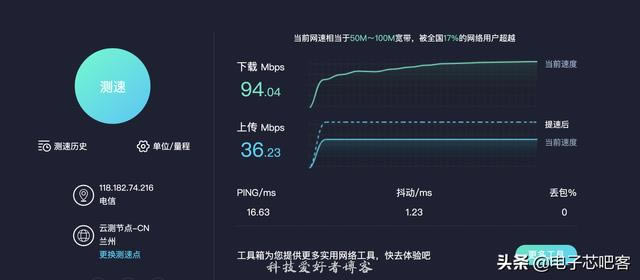

樹莓派openwrt路由器測速
根據以上測量,覆盆子派不是不可能做路由器。近距離使用時,上傳下載速度不亞于傳統路由器。但由于覆盆子派沒有外部無線天線,信號強度相對較低。 Openwrt漢化
Openwrt安裝后是英文版,對普通人不友好,可以通過安裝中文漢化包來解決。步驟如下: 1.更新Openwrt軟件包
點擊“update lists等待更新完成。
openwrt更新軟件包 2.安裝中文補丁
輸入軟件包搜索框luci-i18n-base-zh-cn跳出的確認框Really attempt to install luci-i18n-base-zh-cn?選擇安裝
openwrt安裝中文補丁 3.安裝后刷新
刷新后可以看到openwrt中文內容已顯示
openwrt中文管理界面
