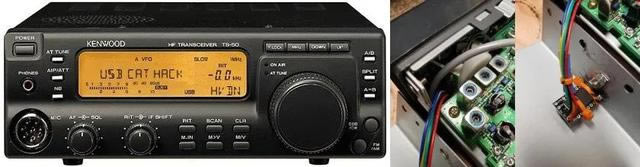

本文作者Steve Bossert K2GOG1993年建伍經典短波電臺成功破解TS-50的USB CAT控制，零件不到20美元，您就可以在TS-50中添加現代化CAT為了更容易地使用數字通信模式，例如PSK31，F(xiàn)T8，F(xiàn)T4，JS8CALL等。今日和電臺小叔BG5WKP一起來看！今日和電臺小叔BG5WKP一起來看！

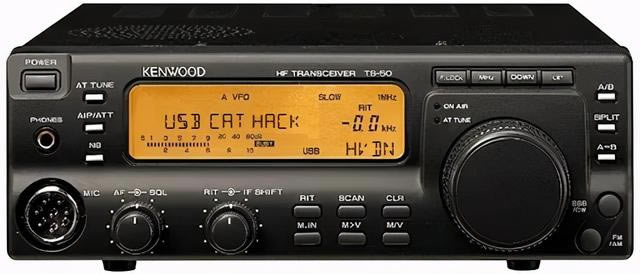

建伍Kenwood TS-50是當時優秀的業余電臺，但30多年后仍可與現代電臺相比。

當建伍于1993年發布此移動100W HF短波電臺仍在現代計算機輔助收發器或CAT進化初期。

本文介紹了如何老式Kenwood TS-50中添加基于USB的CAT以及如何在數字模式下從這個優秀的電臺中獲得更多的使用壽命。

準備零件

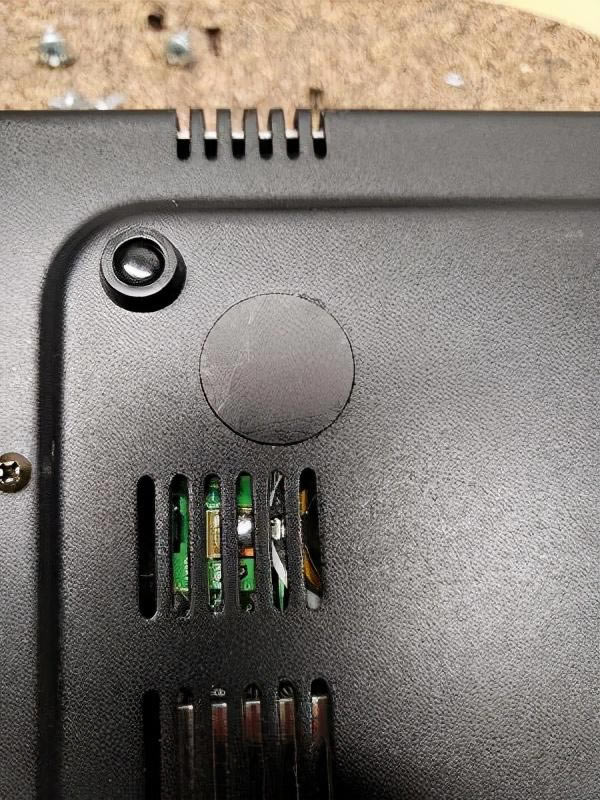

TS-50的底部有一個小的可移動塑料磁盤，使用戶可以訪問6針連接器，該連接器不再可用（和昂貴）的Kenwood IF-10D與連接器連接的計算機接口也非常昂貴（不再可用） 建伍IF-232C串行轉換器。

原始的Kenwood IF-232C附件允許TS-本機50反向TTL通信通過標準RS-232串行通信以高達4800的波特率工作，對于電臺和電腦之間的簡單通信來說遠遠不夠。

雖然2020年還有其他售后解決方案可用，但還是有更便宜的方法。

你可以用不到20美元的零件TS-50中添加現代化CAT為了更容易地使用數字通信模式，例如PSK31，F(xiàn)T8，F(xiàn)T4，JS8CALL等。

我們不需要卸下小塑料板，所以不要在意。

要將現代USB CAT控件添加到Kenwood TS-50中，您需要：

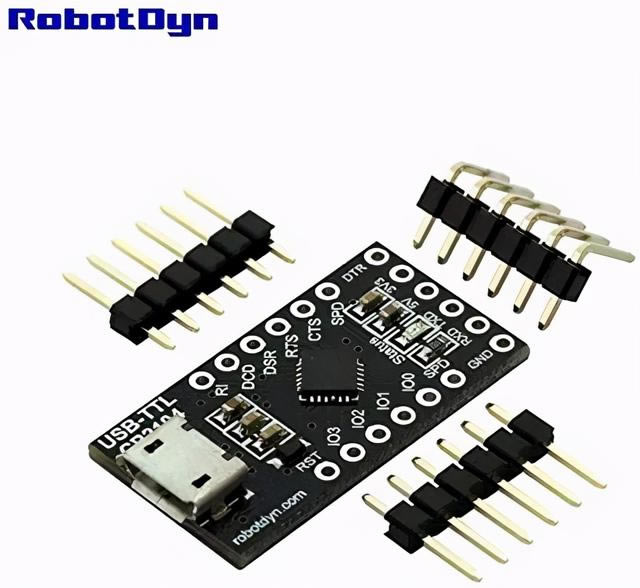

CP2104 USB-TTL UART串行適配器

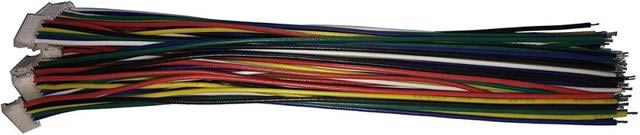

JST ZH 1.5MM 6芯單芯母插頭，帶扁線

這兩件物品都可以通過Amazon.com你甚至可以得到另外9組電線和消光PCB您可以在其他項目中保存連接器。下面詳細說明了安裝靈感。下面詳細說明了安裝靈感。

TS-50上的連接

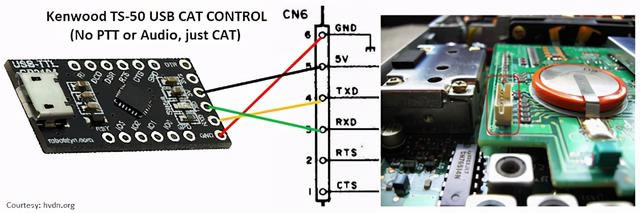

下圖顯示了Kenwood TS-六個引腳中的哪一個提供了什么功能。

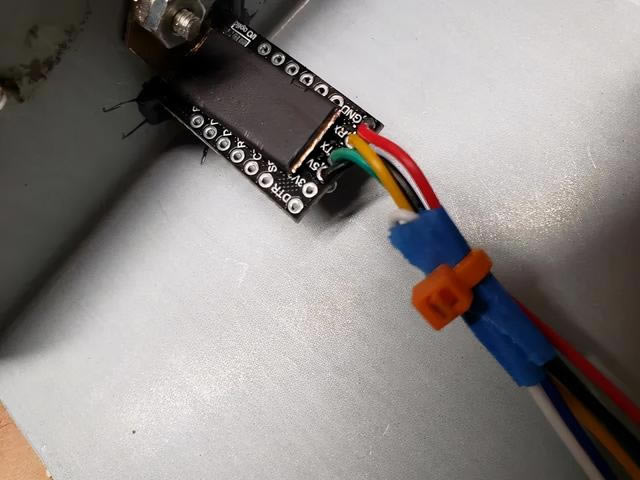

在CP2104 USB-TTL UART在串行適配器上，我們需要連接以下電線。

因此，需要兩個設備之間TX與RX并將引腳匹配RX與TX引腳匹配。

雖然其他不太詳細的指南似乎只需要TX，RX和GND引腳，但推薦UART我們還需要在串行適配器上連接5V總共使用4條線。6針尾纖剩下的兩根導線將來用，用膠帶綁好。

你會看到板上的綠色LED閃爍表示電臺，TTL通信正在適配器和計算機之間進行。你看不到這個LED，因?yàn)槿绻�按照我的方式安裝，它會隱藏在你的電臺里。

將CP2104安裝在TS-50內

卸下所有外殼螺釘后，繼續卸下TS-50的兩個蓋。翻轉收音機底盤時，您可能希望使用膠帶TS-50揚聲器固定在適當?shù)奈恢谩?/p>

將TTL放置適配器Kenwood TS-除非你想要電線從50內的地方不多，否則50內的地方也不多。TS-50上伸出來，看起來凌亂不安全，時候整理了。如果你想讓這個修改變得整潔，你需要TS-在50底蓋側側面切一個孔。

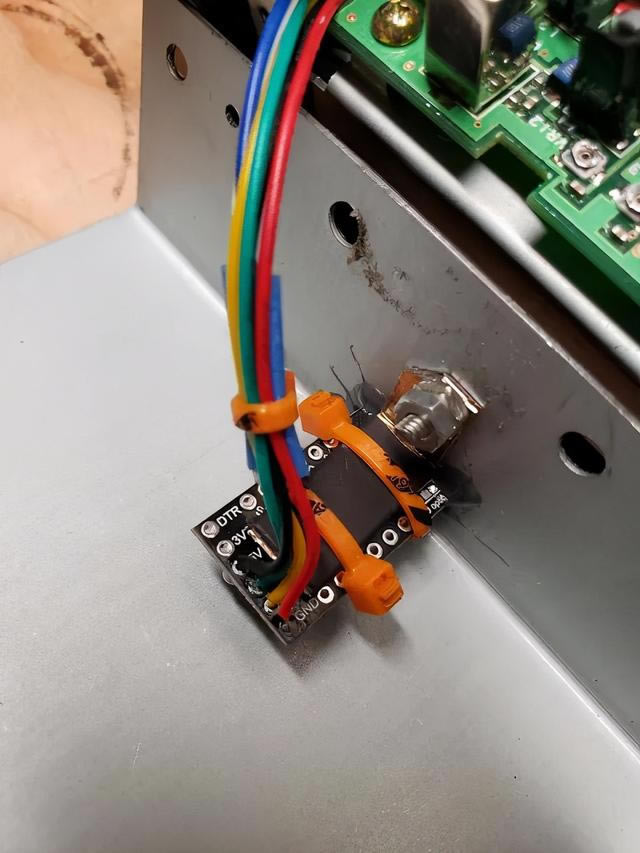

TTL適配器的支撐支架邊的黃銅角支架制成，并用熱收縮材料絕緣，以確保金屬不與TTL任何適配器底部PCB走線接觸。

將軍用拉鏈TTL適配器固定在適當?shù)奈恢茫�但在最終組裝過程中，另一個熱收縮器被用來固定在適當?shù)奈恢谩＿�使用螺釘和雙螺母將支架連接到電臺，以提高機械強度，但如果你相信100%的膠水，這是可選的。

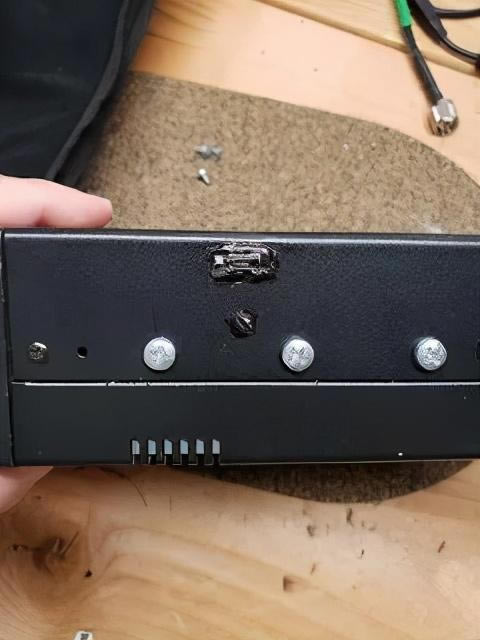

最后，用一些環氧樹脂來填補切割TS-50外殼后面留下的一些小縫隙，TTL適配器PCB其他結構可以添加到完成的修改中。

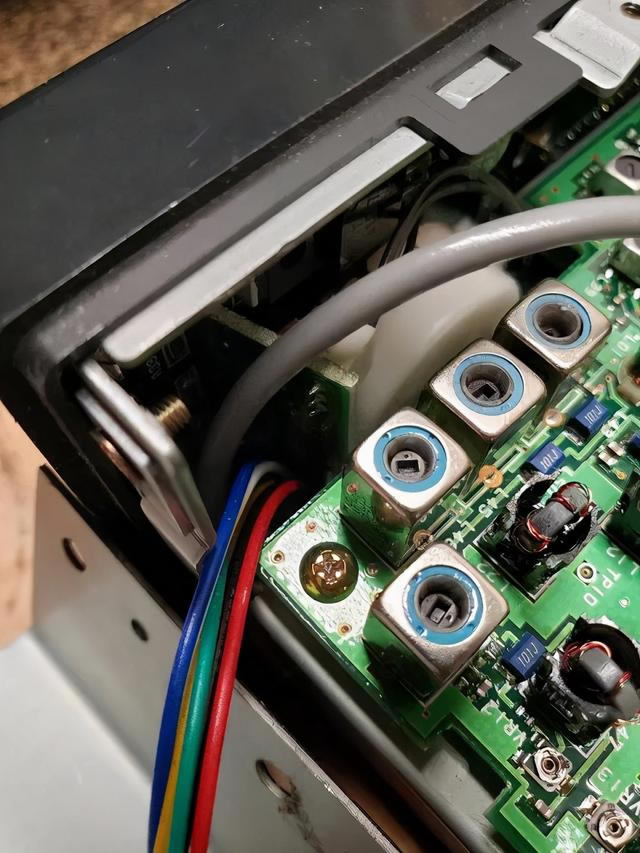

要完成組裝，只需將6針線的連接器端在正面和主機架之間布線，如下圖所示。

然后，您可以將連接器插入電臺并仔細重新組裝。

如果在電臺底蓋側面開孔，請確保安裝支架或TTL如圖像環形組件，適配器不會意外擠壓板級組件。

使用TS-50 CAT升級

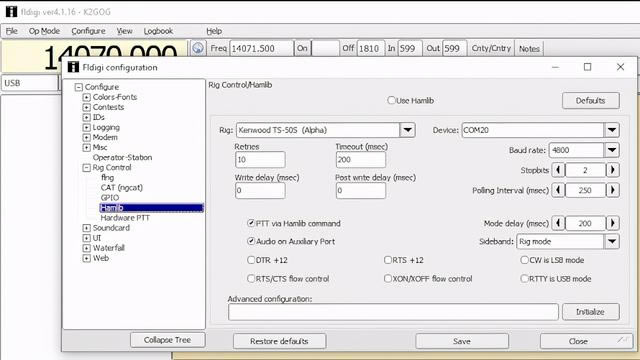

當使用FLdigi可以使用等軟件 hamlib控制，從支持的廣播菜單中選擇TS-50。這是用于CAT更簡單的控制方法。

確保速度設置為4800波特，然后選擇正確的速度COM端口。使用FLdigi與大多數其他軟件一起，大多數其他設置都應該自動找到。

配置軟件后，將USB電纜連接到TS-50和USB微端口后，繼續操作并打開電臺。

您應能夠輕松地更改電臺頻率，并在所選軟件中正確跟蹤。

在帶有CAT在控制的數字模式下使用TS-50

添加CAT控制只能控制TS-50頻率等基本功能。升級不是由任何音頻發送或接收的，也不提供PTT控制。

可使用帶有CTS線的TTL一個簡單的4N添加26光耦合器PTT，但是電臺和計算機之間連接時USB當電臺加電或掉電時，它可能會意外觸發發射。本文專門將此功能排除在外。如果你想使用這個便利功能，那就看你了。

如果需要，您可以按照HB9AMO的說明添加PTT，使用我們以前從6針連接器上綁扎的多余電線。

音頻信號和PTT路由是通過8針麥克風連接器(例如，Rigblaster，Signalink或類似設備)完成。

總結

因此，我們現在幾乎可以完全控制兩套電線TS-50，一套用于CAT，音頻// PTT，舊的Kenwood TS-數字模式更容易使用50。

可以肯定的是，建伍TS-50是一個完美的電臺，可以作為廉價專用數據站的一部分。

廣播、計算機、電源、天線調諧器，這是一個完美的項目，展示了如何使用舊技術和新技術，以幫助業余無線電愛好者提高數字意識。

小叔來啦：

很多火腿都有淘汰的老電臺。為什么不快速進行數字化改造？
