無線組網―無線中繼的應用環境圖文解析圖文使用教程

發布時間:2025-04-08 文章來源:xp下載站 瀏覽:

無線路由器可以實現寬帶共享功能,為局域網內的電腦、手機、筆記本等終端提供有線、無線接入網絡。本文指導如何快速設置路由器連接寬帶上網。

無線中繼模式,就是利用AP的無線接力功能,將無線信號從一個中繼點接力傳遞到下一個中繼點,實現信號的中繼和放大,并形成新的無線覆蓋區域,最終達到延伸無線網絡的覆蓋范圍的目的。其組網模式如下圖:

無線組網―無線中繼的應用環境圖解教程本站


在圖中假設B和D下面的電腦要相互通信,可是B的信號無法到達D,因此我們可以在中間加一個無線AP對B的信號進行中繼,從而實現B和D的通信。我們可以把B設置為AP模式,把C設置為對B的中繼,再把D設置為對C的中繼,從而使B和D實現通信。具體配置過程,請看以下步驟。


一、無線訪問點B的配置

訪問點B作為一個無線信號源,設置為基本AP形式即可。所以,該位置既可以放置一個無線路由器,也可以放置一個無線中繼器。我們以該點放置TL-WR340G+無線路由器為例。

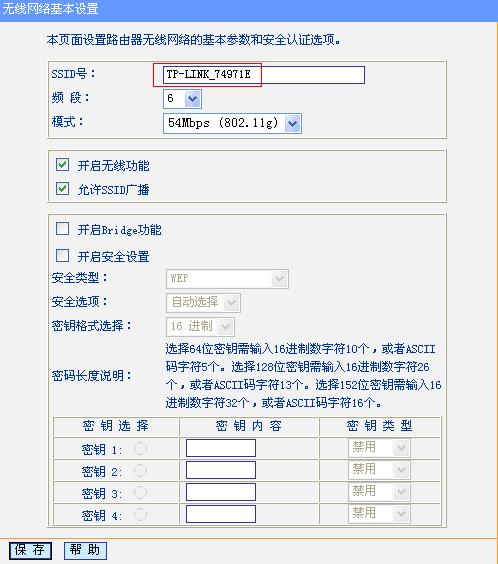

首先使用路由器默認管理地址192.168.1.1,進入路由器管理界面。然后點擊“無線參數”中的基本設置,查看路由器此時的無線配置。記下該無線網絡的SSID號“TP-LINK_74971E”,如下圖所示:

無線組網―無線中繼的應用環境圖解教程本站


同時在管理界面的運行狀態下記錄無線狀態的MAC地址“00-21-27-74-97-1E”,如下圖:

無線組網―無線中繼的應用環境圖解教程本站


此時,無線路由器不需要做任何其他設置。



二、無線訪問點C的配置

無線訪問點C需要放置一個具有無線中繼功能的AP。我們以TL-WA501G+為例。

步驟1:電腦通過有線連接到TL-WA501G+。將電腦本地連接的IP地址設置為192.168.1.X網段的IP后,使用默認管理地址192.168.1.1登陸到TL-WA501G+的管理界面。

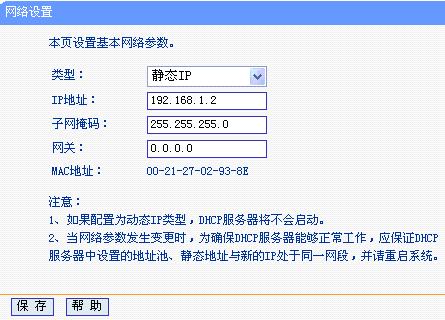

步驟2:在“網絡參數”中將TL-WA501G+的管理地址修改為192.168.1.2,這樣避免與前端TL-WR340G+的管理地址相沖突。

無線組網―無線中繼的應用環境圖解教程本站

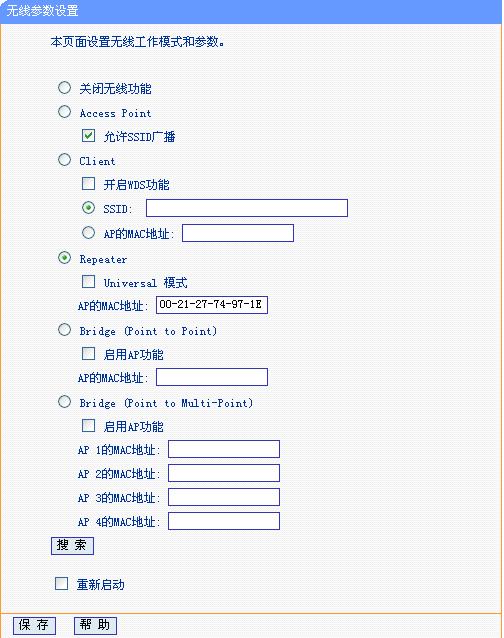

步驟3:在“無線參數”的“基本設置”中選擇“Repeater”模式。并且填上前端無線路由器TL-WR340G+的無線MAC地址“00-21-27-74-97-1E”。

無線組網―無線中繼的應用環境圖解教程本站

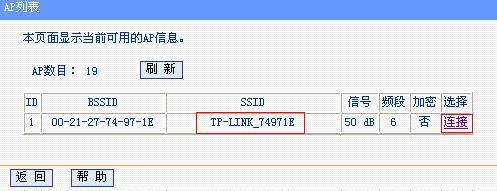

如果沒有記下前端無線路由器的無線MAC地址,則可以點擊“無線參數設置”頁面中的“搜索”按鈕。此時,無線AP會自動搜索周圍的無線信號。我們只需要選擇前端無線路由器的無線信號“TP-LINK_74971E”,點擊“連接”即可。

無線組網―無線中繼的應用環境圖解教程本站


說明:如果前端無線路由器不支持WDS功能,則需選擇“Universal 模式”。

步驟4:保存并重啟無線AP。

步驟5: 在電腦上使用ping 命令檢測中繼模式下該無線AP與前端無線路由器的連通性。

如果能ping通,說明中繼成功。不能ping通,請重新檢查配置,特別是無線MAC地址是否輸入正確。


三、無線訪問點D的配置

該點既可以放置一個具有無線中繼功能的AP,也可以放置一個具有無線客戶端模式的AP。無線客戶端模式下不能連接無線客戶端,因此建議使用無線中繼模式。

該點無線AP的配置,與無線訪問點C中AP的配置方法一致。只需將D點AP的管理地址改為192.168.1.3(不與前端設備管理地址相沖突),并在Repeater模式下填寫訪問點C的無線MAC地址即可。具體配置在此不再詳細描述。


最后在D點也需使用ping命令檢測一下與前端設備的連通性。如果連接正常,說明B訪問點和D訪問點能夠正常通信,也就達到了我們擴展無線網絡覆蓋的目的。

如果還需要對無線進行加密設置,則無線訪問點C和D都需要與無線訪問點B設置成一樣的WEP加密。


本文可以幫助您基本地設置和管理您的路由器。
