環路即交換機下接網絡形成環的拓?fù)浣Y(jié)構，環路會造成內網廣播風暴，會消耗交換機大量的CPU和線路帶寬，嚴重時甚至可以造成設備死機，網絡癱瘓。

環路檢測即交換機通過周期性的發送廣播數據包（具有特定字段），并且檢測其他端口的數據包，如果收到該檢測廣播包，可以說明形成環路。交換機會啟動環路預警和消除機制，防止形成內網廣播風暴。

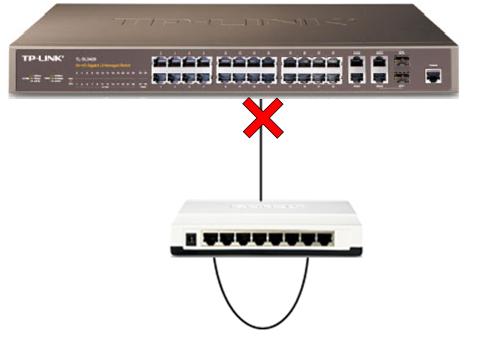

拓?fù)銩:

拓?fù)銪：

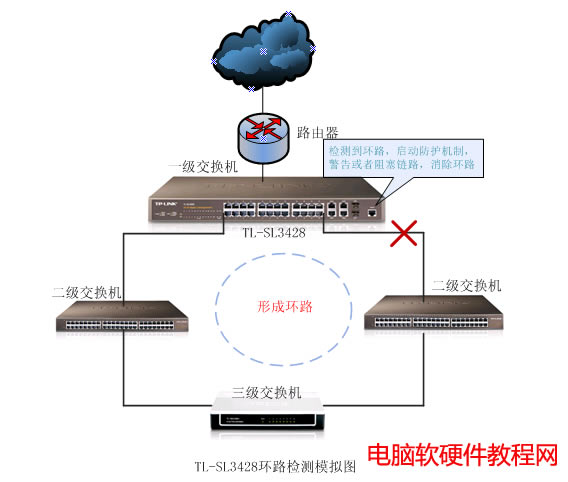

環路檢測應用實例：某公司使用TL-SL3428交換機作為主交換機，下接多臺非管理型交換機，由于網絡比較龐大，容易形成環路，僅靠管理員維護檢測以實現，需要開啟環路檢測，并且自動實現阻塞環路，提供預警。

環路檢測設置

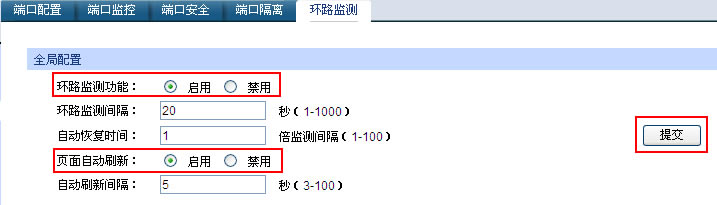

【1】二層交換>>環路檢測 啟用環路檢測功能，設置環路監測間隔、自動回復時間、頁面刷新時間等，具體數值可根據需要設置

注：

u 環路監測間隔：交換機會以該時間間隔為監測周期，監測網絡環路

u 自動恢復時間：發現環路后，交換機會啟動處理機制，會在該時間后端口自動恢復正常

u 自動刷新間隔：端口配置頁面會在以該間隔時間周期性更新，實時的監測各端口的狀態

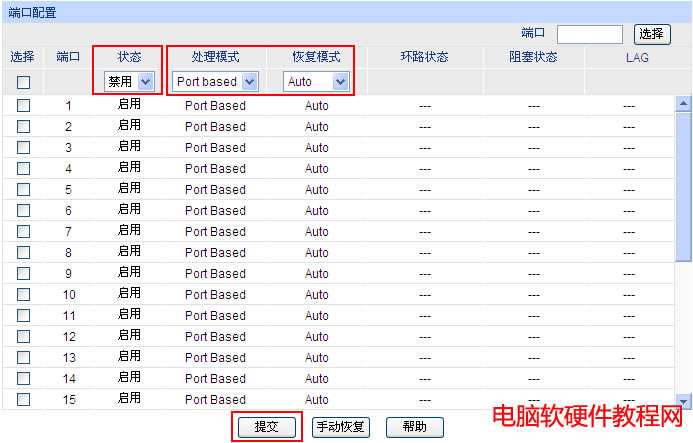

【2】二層交換>>環路檢測 配置各個端口的狀態、處理模式、恢復模式，如下圖：

注：

u 狀態：設置相應端口是否啟用端口環路檢測機制

u 處理模式：檢測到環路后的處理方式，目前有兩種處理模式，Port based（阻塞其中一個端口，隔斷環路） 和Alert（告警但不阻塞環路）

u 恢復模式：設備會環路做處理以后的恢復方式，Port Based有兩種恢復方式：Auto（在恢復時間到了會自動消除阻塞），Manual（需要手動恢復，消除阻塞）;Alert的恢復方式為Auto。

設置完之后，點擊提交保存。至此，該設備的環路檢測功能已經配置完畢。

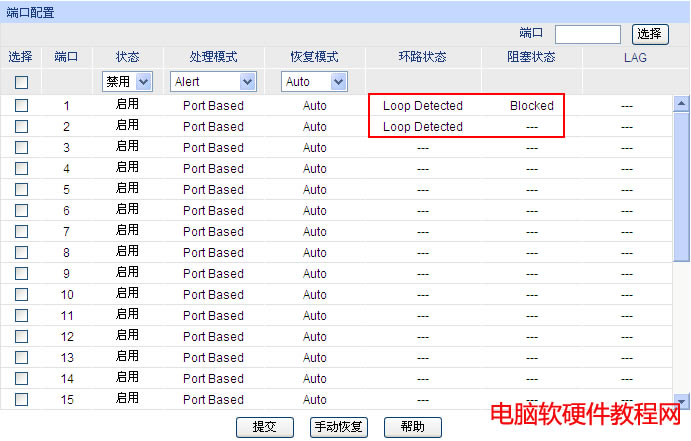

環路現象 假設現在1端口和2端口之間形成環路，那么交換機環路檢測端口設置會有如下顯示：

交換機的環路檢測功能可以及時有效地發現形成的環路，并且啟動相應的處理模式和恢復模式，從而預防由于形成環路造成的廣播風暴，可以動態監測各端口狀態，為網絡管理提供了更方便的工具。
