光纖傳輸系統架構及基本技巧介紹

發布時間:2025-04-06 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

網絡、視頻監控傳輸中,當線路長度超過100米,就需要使用光纖了。

在綜合布線當中,光纖主要用于干線子系統、樓幢之間的主干連接,對于要求較高的場所環境,光纖到桌面也是一種選擇。

光纖具有傳輸速率高,傳輸距離遠、不受電磁干擾等等優點。

光纖傳輸系統架構及介紹

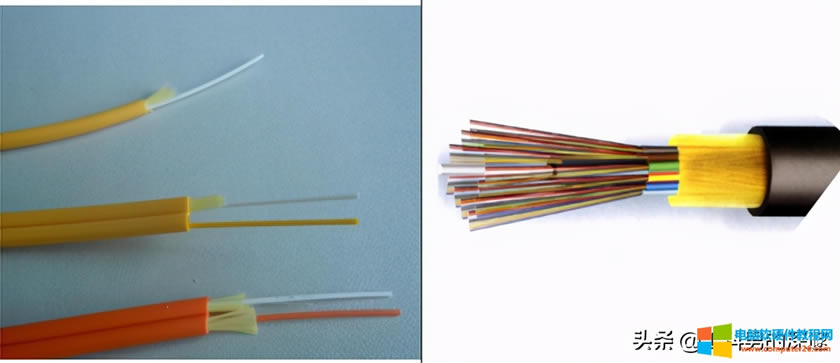

光纖的種類:

按照使用環境分:室內、室外光纜;

按照光纖的芯數分:2芯、4芯、6芯、8芯、12芯、24芯、48芯、96芯、144芯;

按照傳輸的模式分:單模光纖、多模光纖;

多模光纜可以傳輸多種模式的同波長的光束,波長范圍:850nm-1300nm。一般用于2000米以內的計算機聯網。

單模光纜傳輸單一模式的同波長的激光束,波長范圍:1310nm-1550nm。一般用于長距離的郵電通信或計算機聯網,傳輸距離幾千米至幾十千米都有。

多模和單模光纖,其實沒有好壞之分,只有用途不同,多模光纖多用于短距離建筑配線間之間,核心設備到核心設備之間的通信,其優點是通信帶寬大,多支持萬兆,缺點是相比單模光纖傳輸距離短。

光纖的選用

距離500~600米,2公里的近距離視頻傳輸,選用多模光纖及多模光纖收發器,需要一對光纖;

幾公里范圍內的遠距離視頻傳輸選用單模光纖及單模光纖收發器,只需要一根光纖即可;

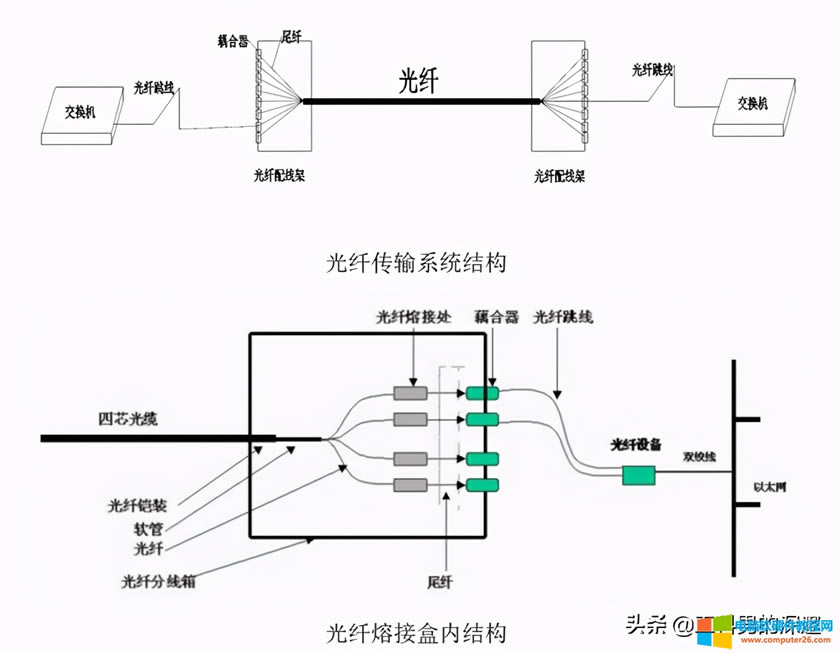

光纖傳輸系統組成:

光纖傳輸系統架構及介紹

光纖跳線的選擇:

根據不同的設備,光纖連接不同的設備,設備的接口不同,需要配置不同接口端子連接器;

1、網絡收發器是SC接頭;

2、光模塊是LC接頭;

3、光端機是FC接頭;

光纖傳輸系統架構及介紹

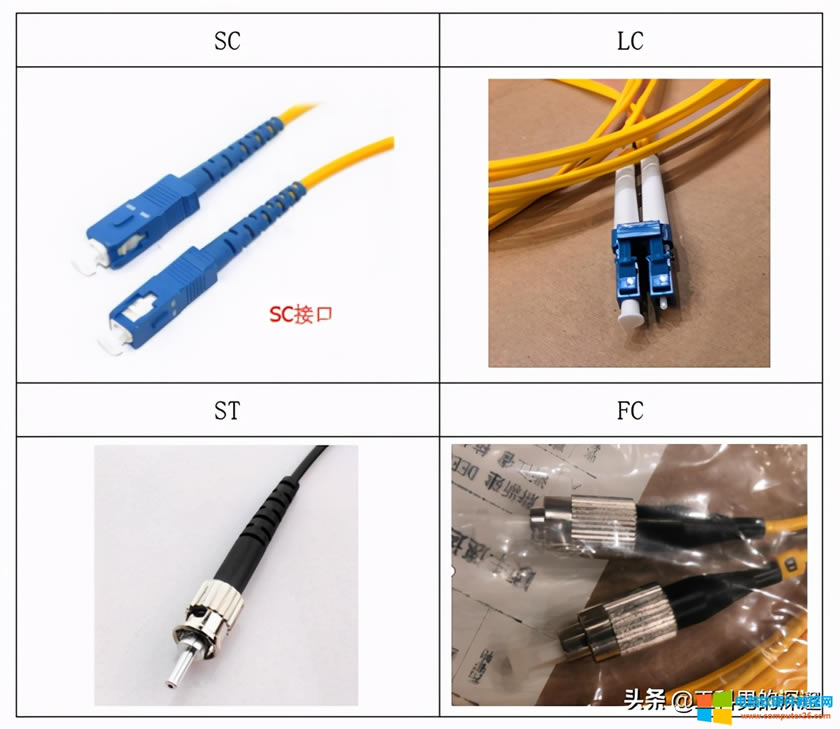

各種光纖接口類型介紹:

FC:圓型帶螺紋(配線架上用的最多);

ST:卡接式圓型(配線架上用的多);

SC:卡接式方型(路由器交換機上用的最多);

LC:用于連接SFP光纖模塊,常用于路由器上;

MPO/MTP:用于數據中心高密度配線系統,每個MTP/MPO連接器對應12(24或更多)個LC連接器,1U高度的配線空間能容納高達144個LC光纖接口。

下面介紹組成光纖系統中的各種配件:光纖盤、耦合器、光纖跳線、光纖盒、光纖分線盒等。

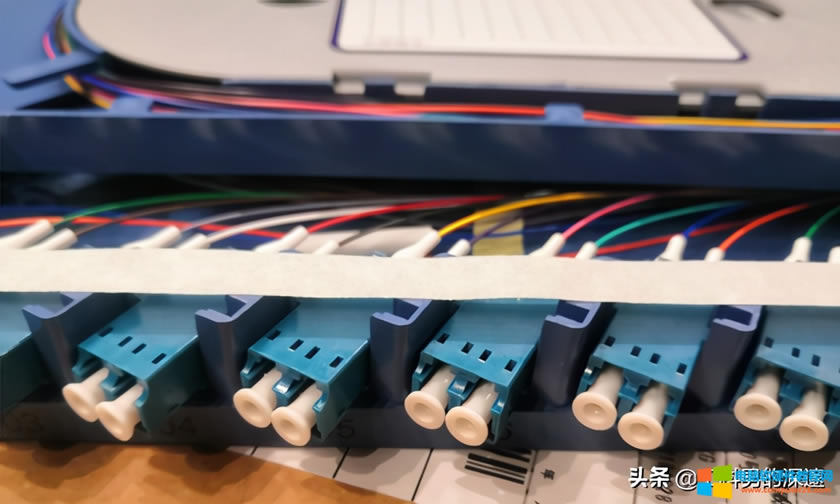

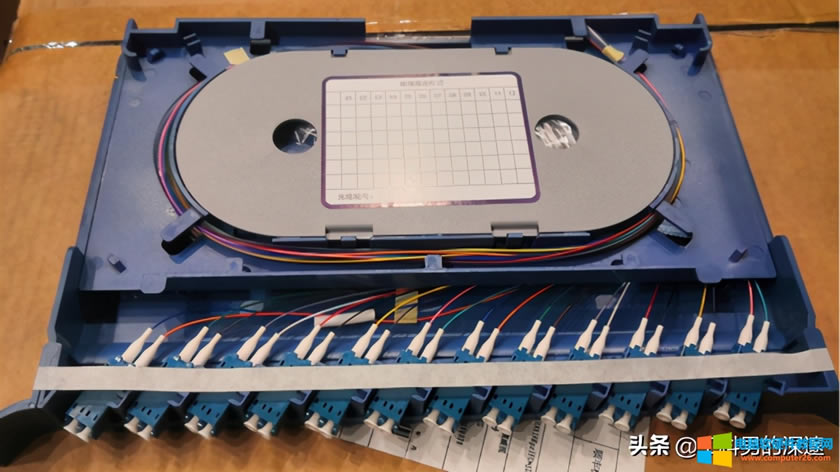

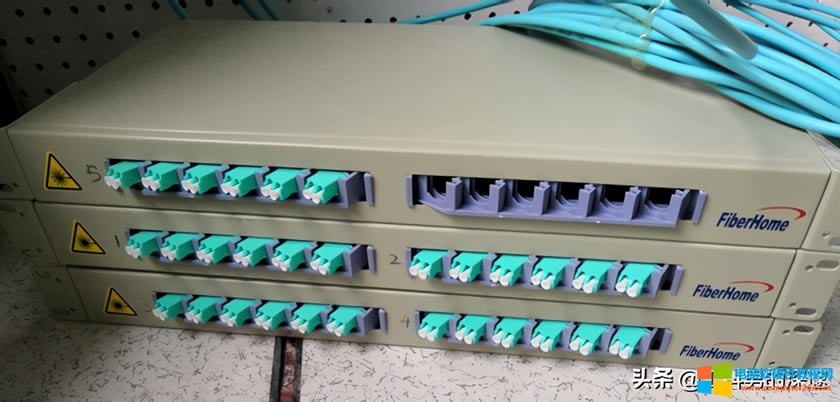

LC型單模光纖盤結構

光纖傳輸系統架構及介紹
光纖傳輸系統架構及介紹

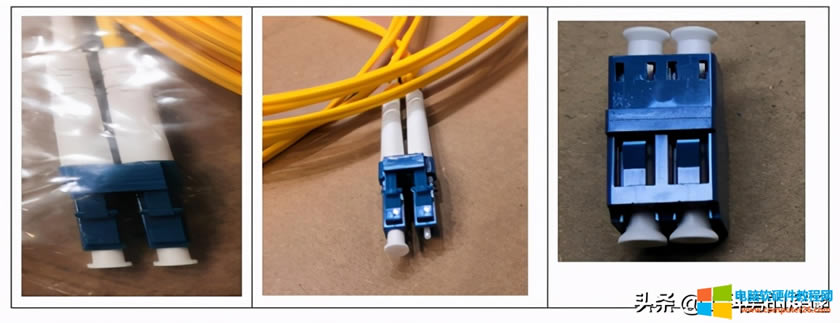

LC雙芯單模光纖跳線

光纖傳輸系統架構及介紹

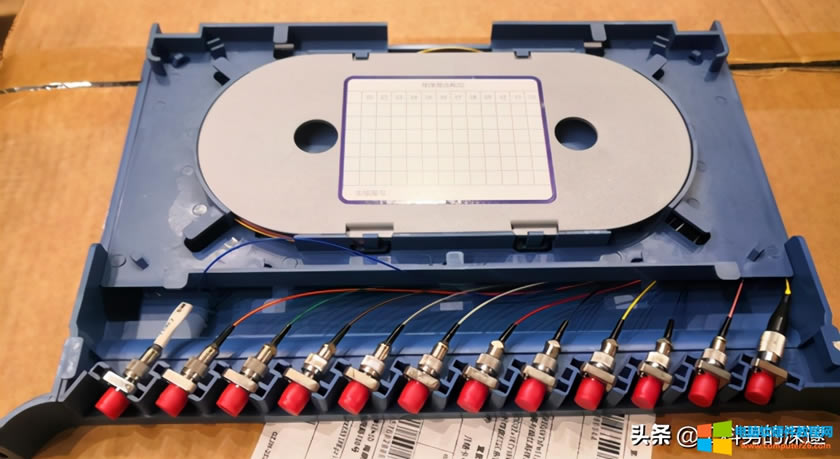

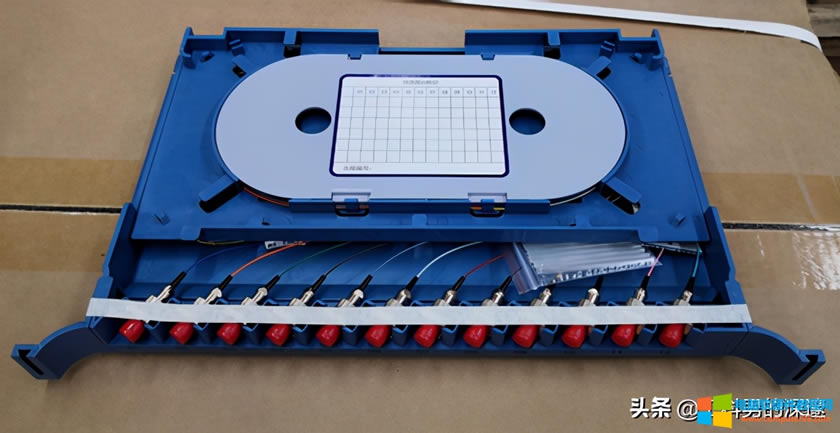

FC型光纖盤結構:

光纖傳輸系統架構及介紹
光纖傳輸系統架構及介紹

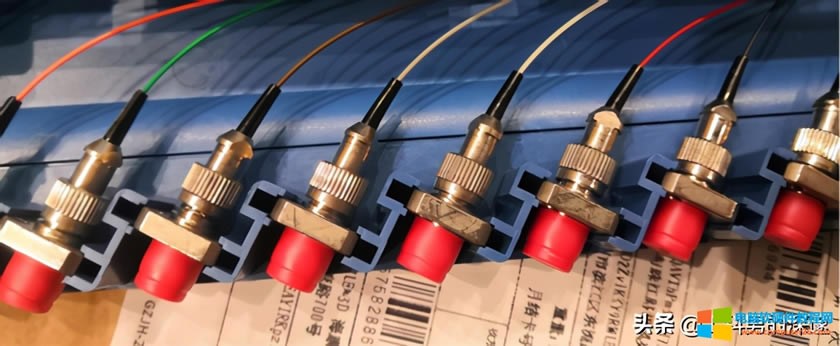

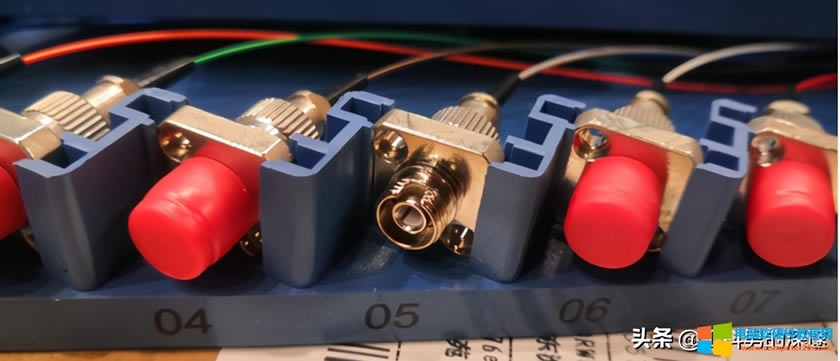

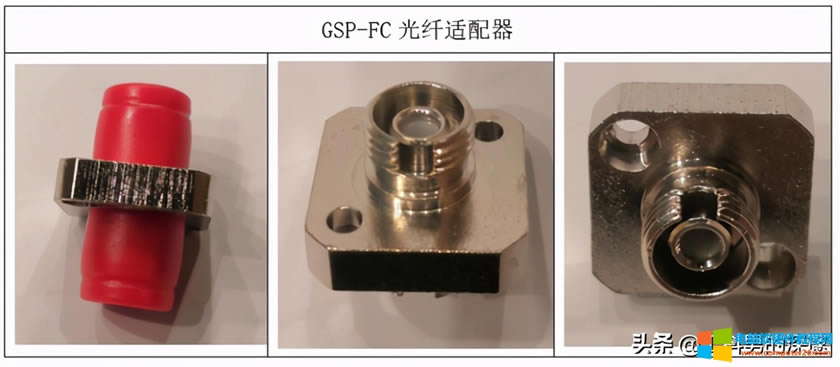

FC光纖適配器結構

光纖傳輸系統架構及介紹
光纖傳輸系統架構及介紹
光纖傳輸系統架構及介紹

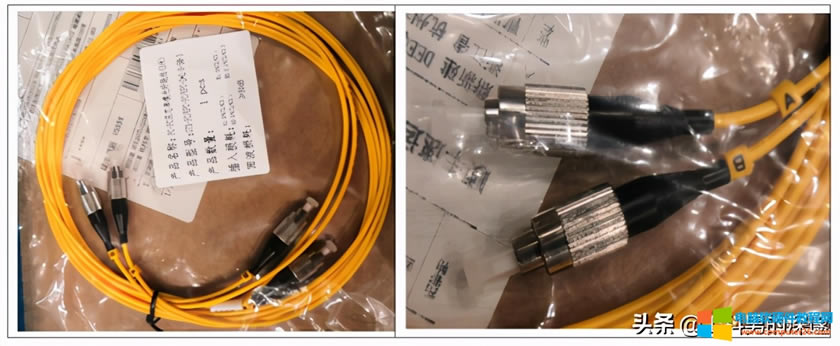

FC型光纖跳線

光纖傳輸系統架構及介紹

為了保持光纖連接的整齊和可維護性,將光纖托盤安裝到光纖分線盒中,并固定到機房當中。

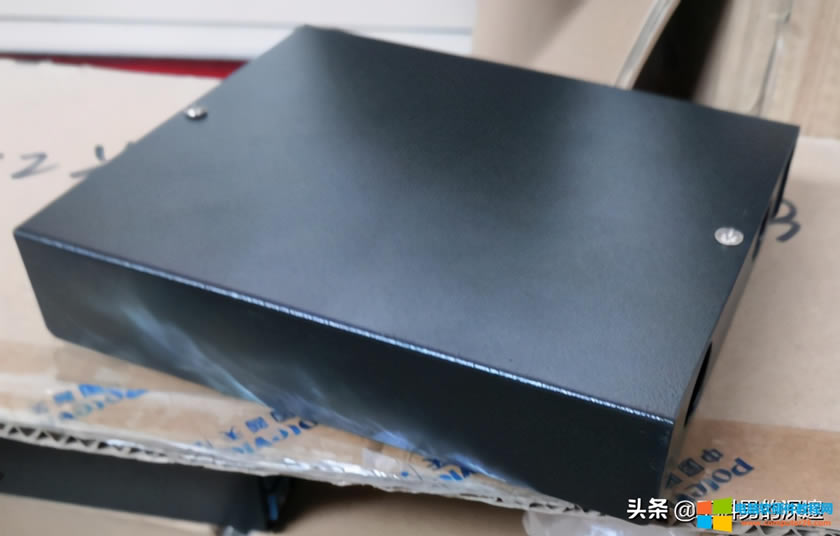

4口光纖盒

光纖傳輸系統架構及介紹

12芯光纖分線盒GP11H-普天天紀-NPL2.068.2063

光纖傳輸系統架構及介紹
光纖傳輸系統架構及介紹

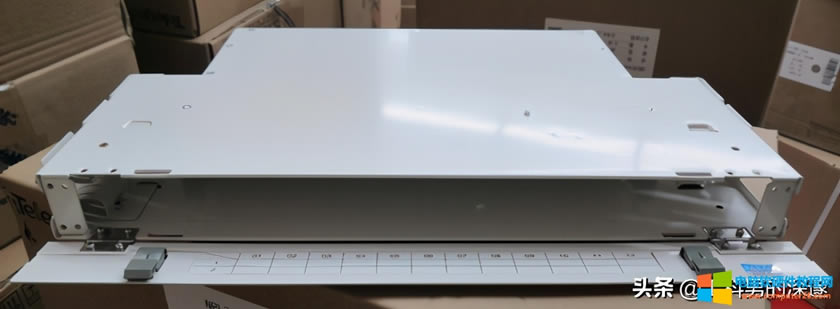

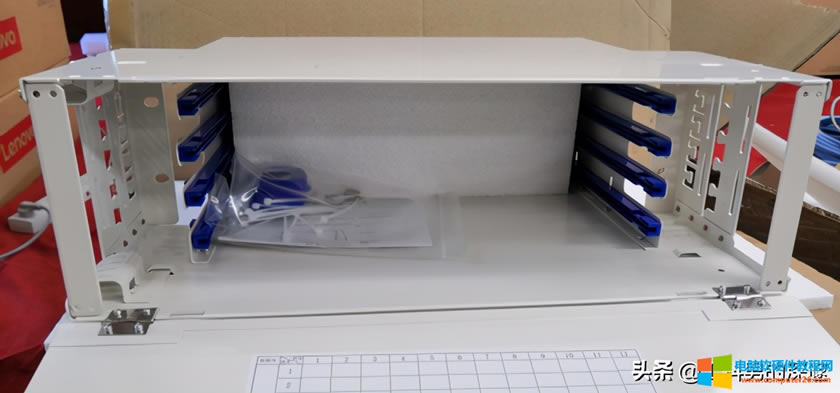

24芯光纖分線盒

光纖傳輸系統架構及介紹

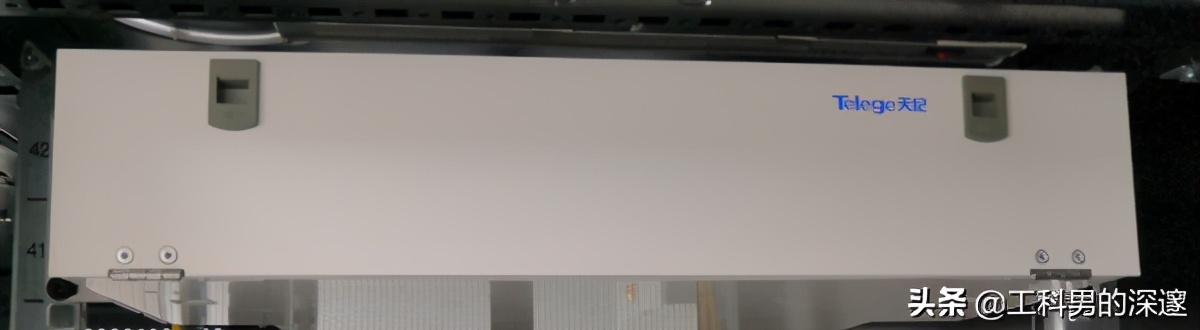

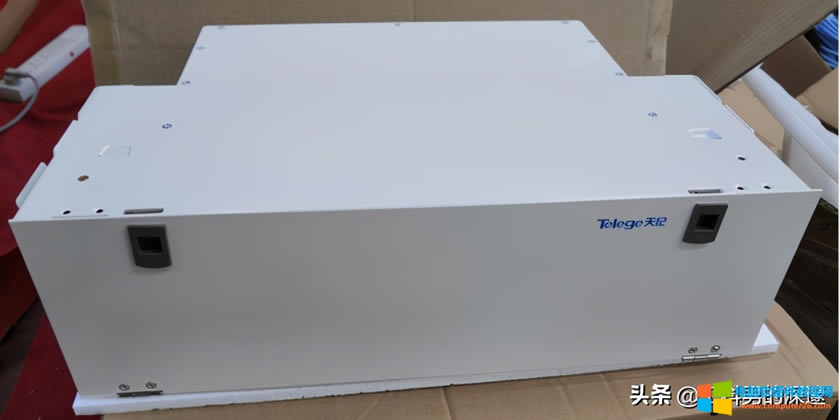

72芯光纖分線盒

光纖傳輸系統架構及介紹
光纖傳輸系統架構及介紹
光纖傳輸系統架構及介紹

本文可以幫助您基本地設置和管理您的路由器。
