使用三層交換完成不同VLAN互相訪問,ENSP實驗實測通過

發布時間:2025-04-06 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

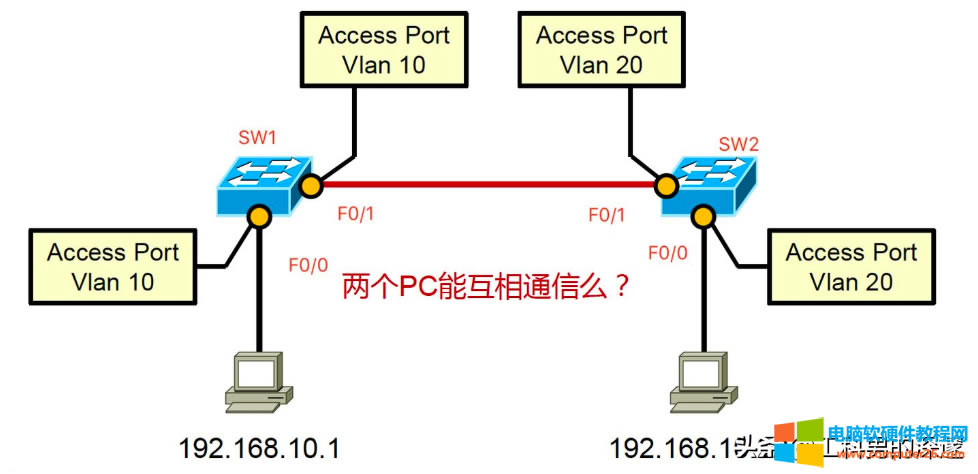

上一節講說到VLAN可以隔離廣播域,但是我們有時需要不同的VLAN之間可以互相訪問,怎么辦呢?

不同網段的主機通信,必須經過三層設備的轉發,可以是三層交換機、也可以是路由器、也可以是多網卡主機,除此之外絕無可能。

使用SVI實現VLAN互通的思想跟使用路由器單臂路由技術,或者純粹用多個路由器的以太網接口直接連多個網段是一個目的,就是為了實現跨網段的數據轉發。

使用三層交換實現不同VLAN互相訪問,ENSP實驗實測通過

其實本質上,SVI和單臂路由,三層交換機要到達的目的都是一樣的,都是為了實現多個VLAN之間的通信。

SVI的目的就是在交換機上實現跨網段交換數據的一個技術。本質上跟單臂路由是一樣的,都是通過802.1q的標簽來實現不同網段的識別的。

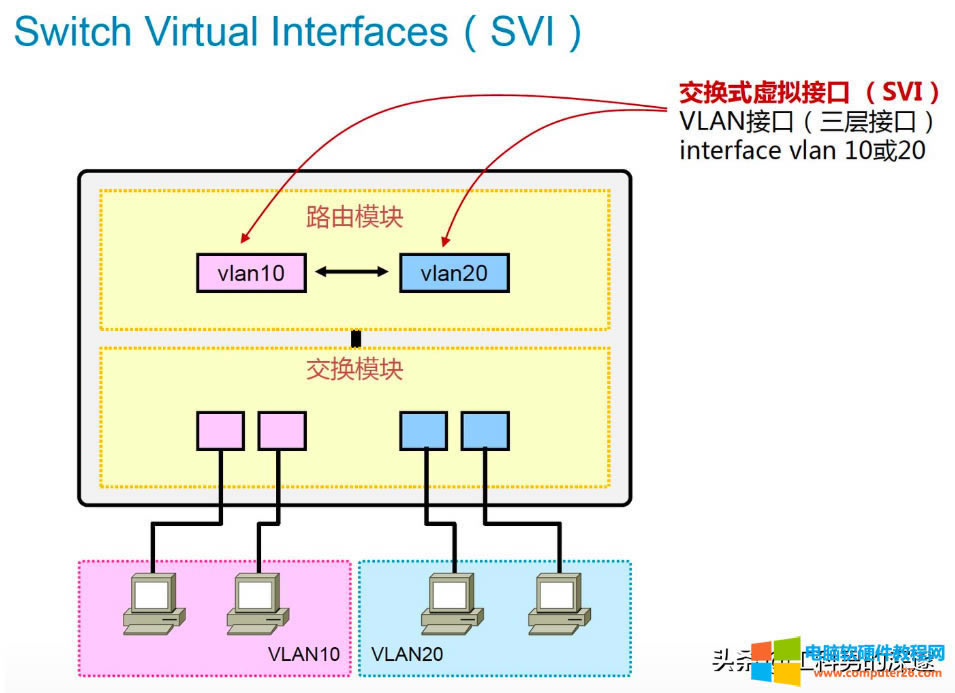

使用三層交換機(三層交換機 = 二層交換機 + 路由器),通過SVI接口 (Software Virtual Interface)實現VLAN之間的互訪。

使用三層交換實現不同VLAN互相訪問,ENSP實驗實測通過

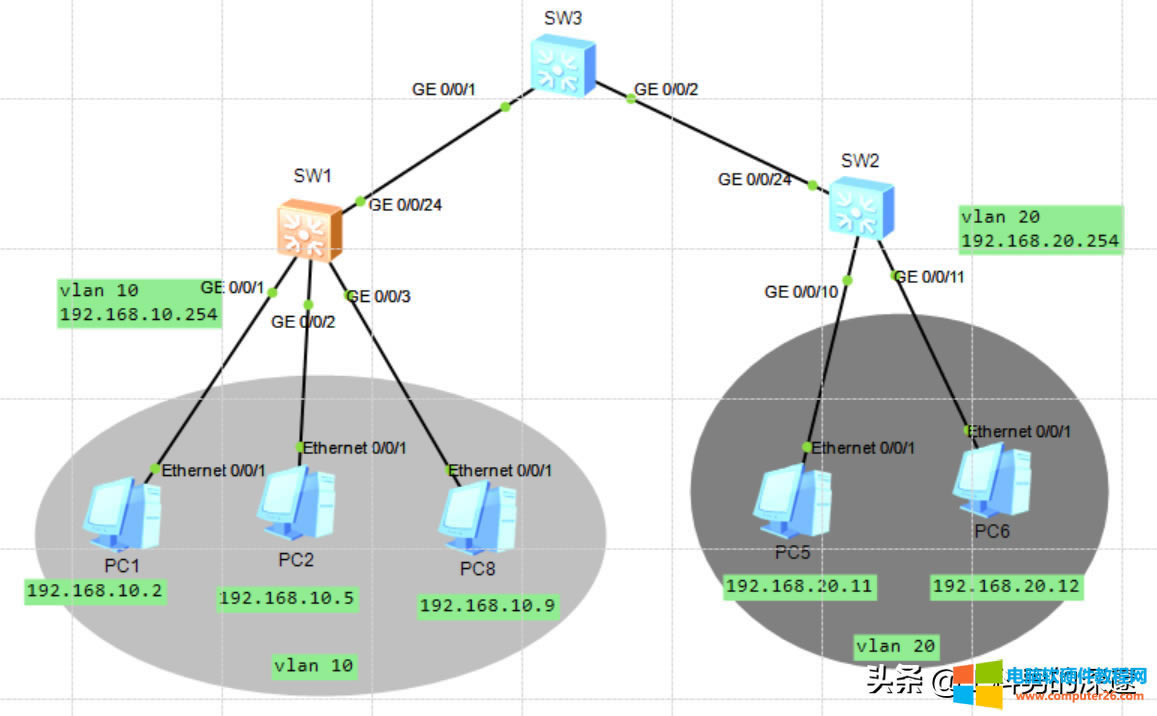

下面通過華為ENSP實驗,配置使用三層交換技術,實現VLAN 10與VLAN 20之間的通訊。

使用三層交換實現不同VLAN互相訪問,ENSP實驗實測通過

首先在SW1、SW2創建VLAN,并將相應的端口加入到VLAN中,配置好Trunk口。

SW1交換機配置

<Huawei>system-view

[Huawei]sysname sw1

[sw1]undo info-center enable

[sw1]interface GigabitEthernet 0/0/1

[sw1-GigabitEthernet0/0/10]port link-type access

[sw1-GigabitEthernet0/0/10]port default vlan 10

[sw1-GigabitEthernet0/0/10]q

[sw1]interface GigabitEthernet 0/0/2

[sw1-GigabitEthernet0/0/10]port link-type access

[sw1-GigabitEthernet0/0/10]port default vlan 10

[sw1-GigabitEthernet0/0/10]q

[sw1]interface GigabitEthernet 0/0/3

[sw1-GigabitEthernet0/0/10]port link-type access

[sw1-GigabitEthernet0/0/10]port default vlan 10

[sw1-GigabitEthernet0/0/10]q

[sw1]interface GigabitEthernet 0/0/24

[sw1-GigabitEthernet0/0/24]port link-type trunk ;設置主干鏈路;

[sw1-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

[sw1-GigabitEthernet0/0/24]q

SW2交換機配置

<Huawei>system-view

[Huawei]sysname sw2

[sw2]undo info-center enable

[sw2]interface GigabitEthernet 0/0/10

[sw2-GigabitEthernet0/0/10]port link-type access

[sw2-GigabitEthernet0/0/10]port default vlan 20

[sw2-GigabitEthernet0/0/10]q

[sw2]interface GigabitEthernet 0/0/11

[sw2-GigabitEthernet0/0/10]port link-type access

[sw2-GigabitEthernet0/0/10]port default vlan 20

[sw2-GigabitEthernet0/0/10]q

[sw2]interface GigabitEthernet 0/0/24

[sw2-GigabitEthernet0/0/24]port link-type trunk ;設置主干鏈路;

[sw2-GigabitEthernet0/0/24]port trunk allow-pass vlan 10 20

[sw2-GigabitEthernet0/0/24]q

<sw2>save

<sw2>

SW3交換機配置

<Huawei>system-view

[Huawei]undo info-center enable

[Huawei]sysname sw3

[sw3]vlan batch 10 20

[sw3]interface Vlanif 10

[sw3-Vlanif10]ip address 192.168.10.254 24

[sw3-Vlanif10]q

[sw3]

[sw3]interface vlan 20;創建SVI接口

[sw3-Vlanif20]ip address 192.168.20.254 24

[sw3-Vlanif20]q

[sw3]interface GigabitEthernet 0/0/1

[sw3-GigabitEthernet0/0/1]port link-type trunk

[sw3-GigabitEthernet0/0/1]port trunk allow-pass vlan 10

[sw3]interface GigabitEthernet 0/0/2

[sw3-GigabitEthernet0/0/2]port link-type trunk ;設置主干鏈路;

[sw3-GigabitEthernet0/0/2]port trunk allow-pass vlan 20

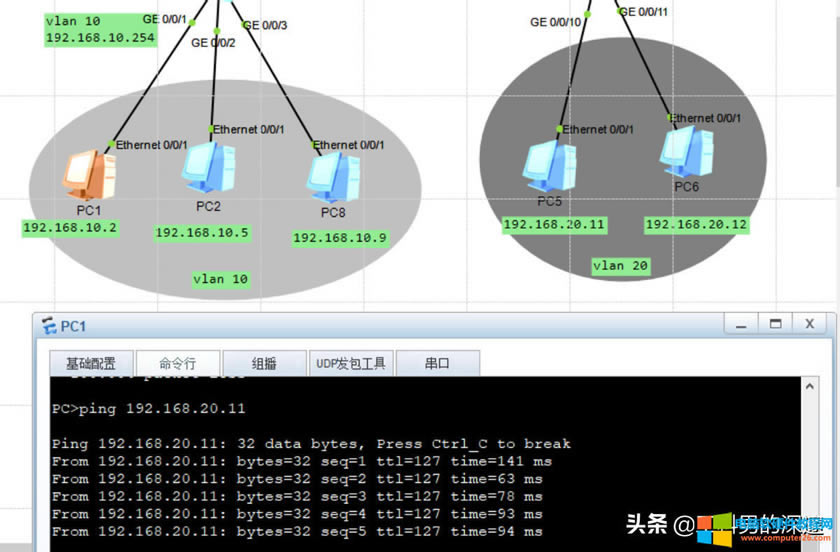

測試不同VLAN的聯通性

使用三層交換實現不同VLAN互相訪問,ENSP實驗實測通過

本文可以幫助您基本地設置和管理您的路由器。
