光纖光衰損耗正常范圍是多少？寬帶光衰多少正常？光纜光纖衰耗怎么計算？下面小編就給大家分享和科普下光纖光衰損耗相關網絡基礎知識。

對于普通光纖寬帶來說，光衰最理想的范圍：-20dBm 至 -25dBm。若速度要上200M，光衰一定要少于 -25dBm。光衰在 -27dBm時，速度最高只能到100M，在-28dBm時，速度最高只能到50M。

光衰是什么？

光衰一般指它的光通量，在對感光鼓表面充電時，隨著電荷在感光鼓表面的積累，電位也不斷升高，最后達到 "飽和"電位，就是最高電位。表面電位會隨著時間的推移而下降，一般工作時的電位都低于這個電位，這個電位隨時間自然降低的過程，稱之為"暗衰"過程。

感光鼓經掃描曝光時 ，暗區電位仍處在暗衰過程；亮區光導層內載流子密度迅速增加，電導率急速上升，形成光導電壓，電荷迅速消失，光導體表面電位也迅速下降。稱之為"光衰"。

光纖衰耗計算

有些客戶在使用光端機時，經常會遇到丟包現象，設備檢測也是正常的，最后發現是光纖衰耗過大造成的。那么光纖衰耗計算是怎么算的呢？

1、ODN全程衰減核算：

按照最壞值法進行傳輸指標核算，EPON OLT-ONU之間的傳輸距離應滿足以下公式：

光纖衰耗系數*傳輸距離+光分路器插損+活動連接頭數量*損耗+光纜線路衰耗富余度≤ EPON R/S-S/R 點允許的最大衰耗。

2、EPON R/S-S/R點衰耗范圍：

OLT PON 口發送光功率2dB~7dBm，接收光靈敏度為-27dBm；

ONU 發射光功率-1dBm~4dBm，接收光靈敏度為-24dBm；

考慮1dB的光通道代價，EPON系統R/S-S/R間允許最大衰耗為：

上行（ONU-OLT，1310nm）：25dB；

下行（OLT-ONU，1490nm）：25dB；

3、光纖衰耗系數（含固定熔接損耗）：

上行（ONU-OLT，1310nm）：0.4 dB/km

下行（OLT-ONU，1490nm）：0.3 dB/km

4、分路器插入損耗典型值（均勻分光，不含連接器損耗）如下表所示：

類型 規格 插入損耗(dB)

FBT 1x2 ≤3.6

FBT 1x4 ≤7.3

PLC 1x8 ≤10.7

PLC 1x16 ≤14.0

PLC 1x32 ≤17.4

PLC 1x64 ≤21.6

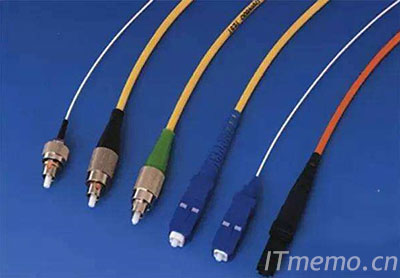

5、活動連接頭損耗：每個活接頭連接損耗為0.5dB；

6、光纜線路富余度：

傳輸距離≤5km，取2dB

傳輸距離≤10km，取2~3dB

傳輸距離>10km，取3dB

7、綜合考慮上述因素，得出OLT-ONU之間可傳輸距離；

光纖衰減取定： 1310nm波長時取0.36 dB /km

分路器插入衰減值：1:64光分路器取14.0 dB

序號 名稱 單位 數量 衰減值（dB）

1 光纜 公里 1.00 0.36

2 光活動連接器 個 6 3.0

3 1:64光分路器 個 1 14

4 光纜線路富余度 公里 ≤10km 2

5 合 計 dB —— 19.36

注：光纜衰耗值取A方向光纜長度的衰耗，B方向衰耗值作為參考值。
