華三無線控制器,如何設置AP本地轉發數據詳細設置方法圖文解析圖文使用教程

發布時間:2025-04-02 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

Switch作為DHCP服務器為AP和Client(客戶端)分配IP地址。給ap下發的注冊vlan是vlan1,注冊vlan1網段:192.168.0.0/24,給無線客戶端下發的業務vlan是200,業務vlan200網段:192.168.200.0/24,交換機充當無線客戶端的網關。

現要求:為了使AP能夠直接轉發Client報文,需要在AC上開啟本地轉發功能,使Client的數據流量不經過AC,直接由AP轉發給vlan200的網關。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

詳細配置過程

1.在AC上初始化配置

system-view//進入系統視圖

vlan 200//創建業務vlan 200

quit//退出

interface GigabitEthernet 1/0/1//進入1/0/1配置視圖

port link-type trunk//配置接口為trunk模式

port trunk permit vlan 200//放通業務vlan 200

quit//退出

interface Vlan-interface1

ip address 192.168.0.100 255.255.255.0//配置vlan 1接口ip地址

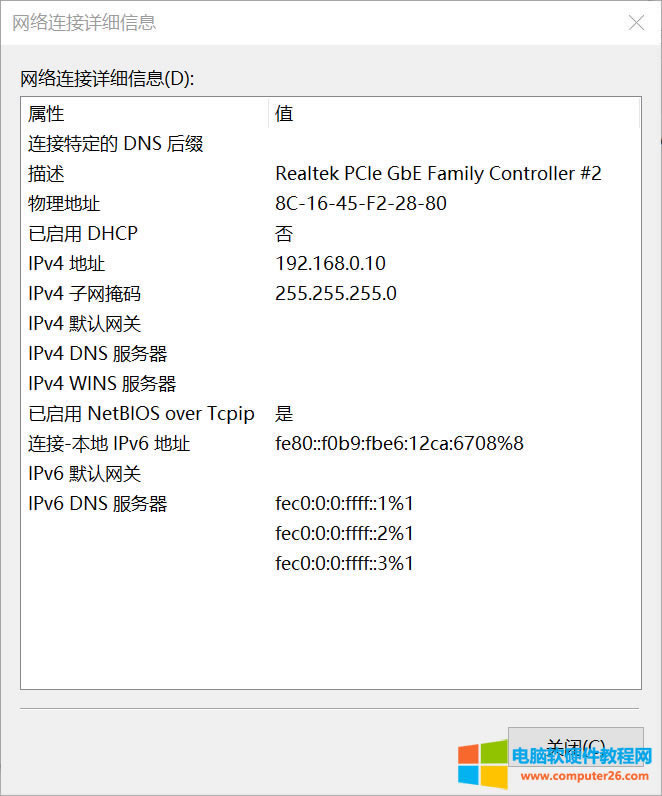

電腦網卡設置為:192.168.0.10/24,確保AC和電腦之間路由可達。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

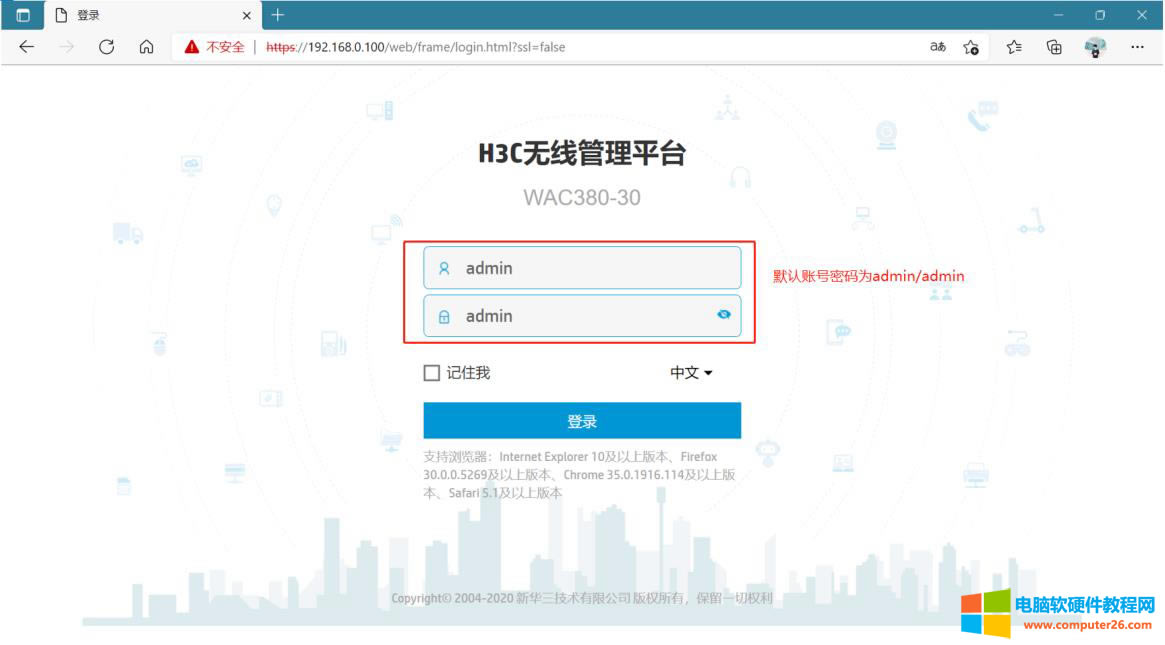

使用AC的默認登錄地址:192.168.0.100,登錄AC的WEB頁面。初始賬號和密碼分別為admin/admin。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

2.通過WEB配置AC的無線及接口配置

1

在AC上配置相關VLAN和對應虛接口地址,并放通對應接口。

配置VLAN接口

AC將使用VLAN1接口的IP地址與AP建立注冊CAPWAP隧道。

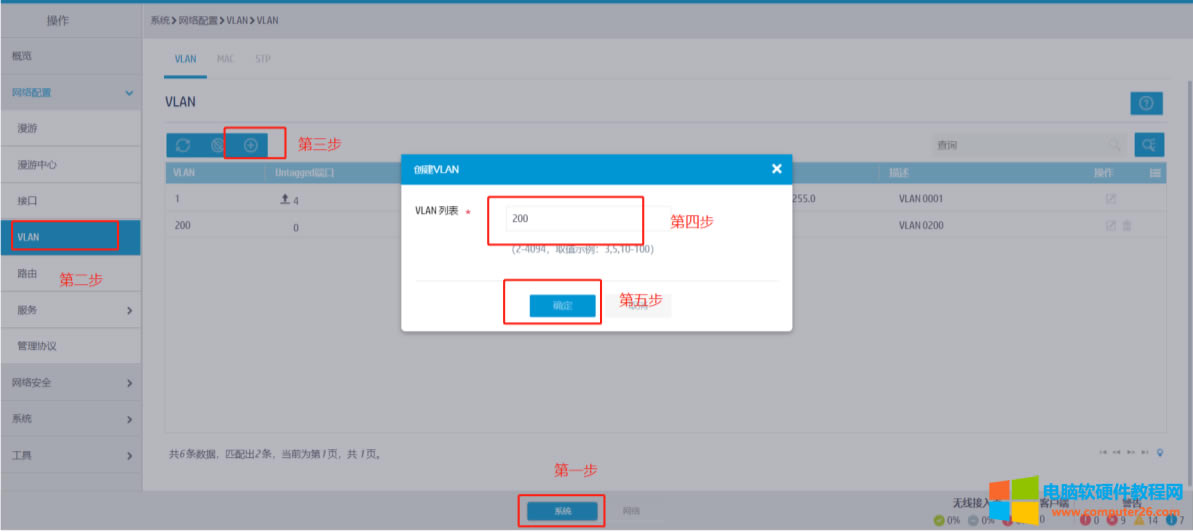

創建VLAN 200作為Client接入的業務VLAN。點擊瀏覽器下方的導航欄中的“系統”,然后在點擊左側導航欄中的“VLAN”,然后點擊“加號”按鈕。,最后在“VLAN列表”中,輸入200并確定即可完成業務VLAN的創建。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

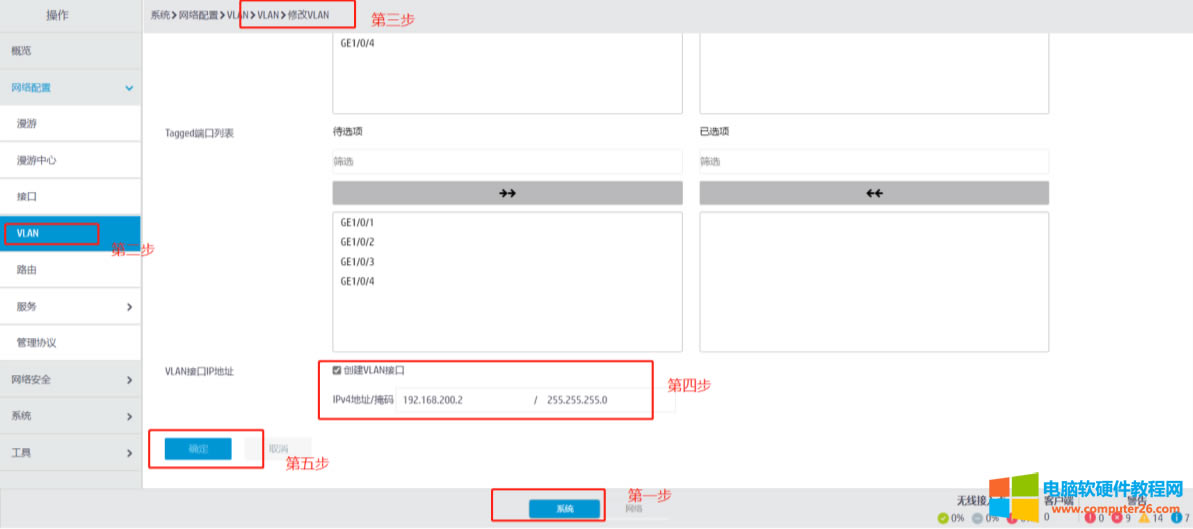

選中剛才創建的VLAN,配置VLAN 200的接口IP地址。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

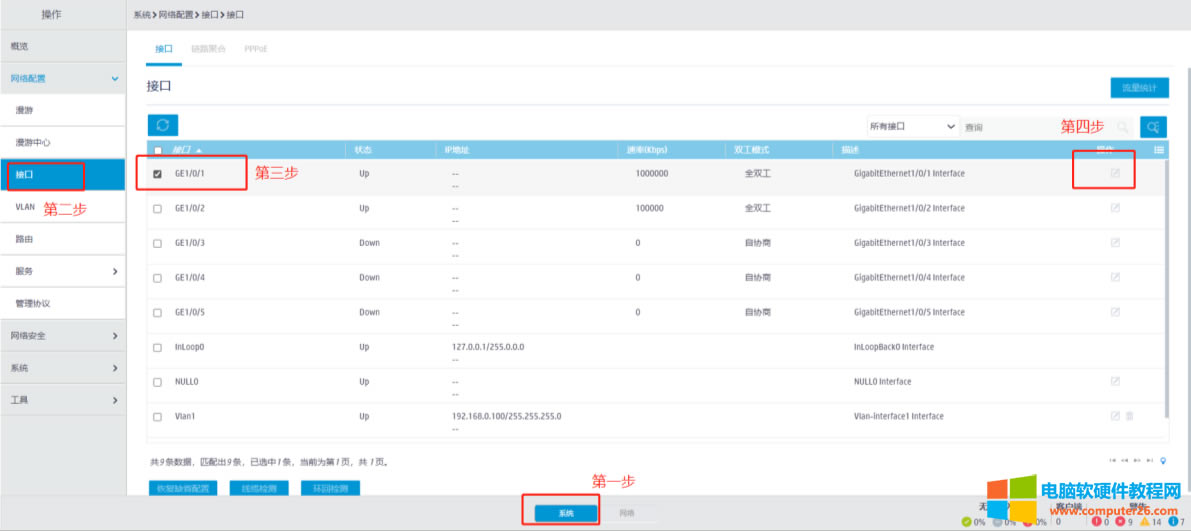

首先在接口視圖中,選中GigabitEthernet1/0/1接口,并點擊“編輯”按鈕設置接口的類型。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

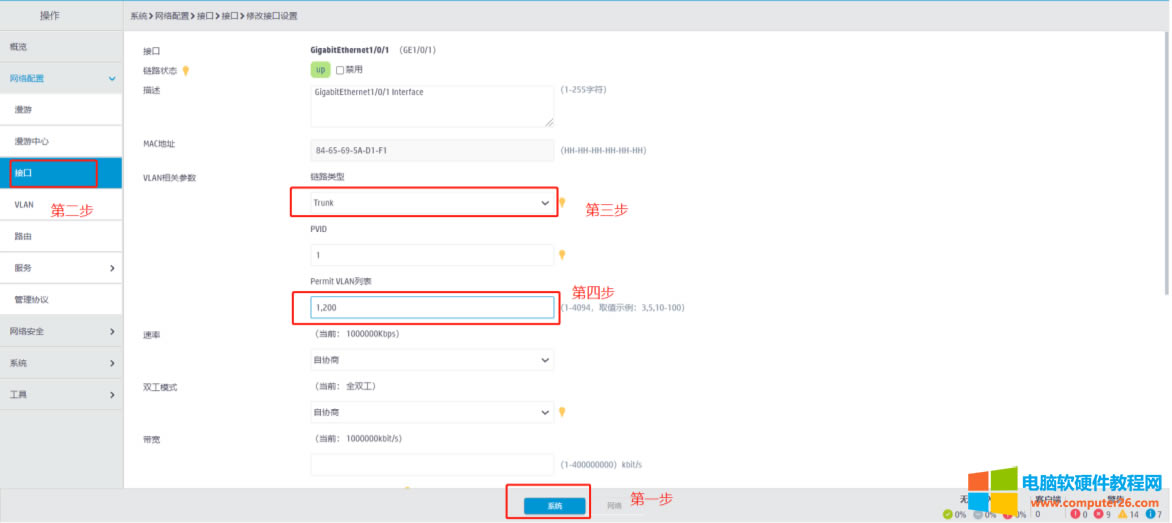

配置AC與Switch相連的GigabitEthernet1/0/1為Trunk模式,允許VLAN 1和VLAN 200通過。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

2

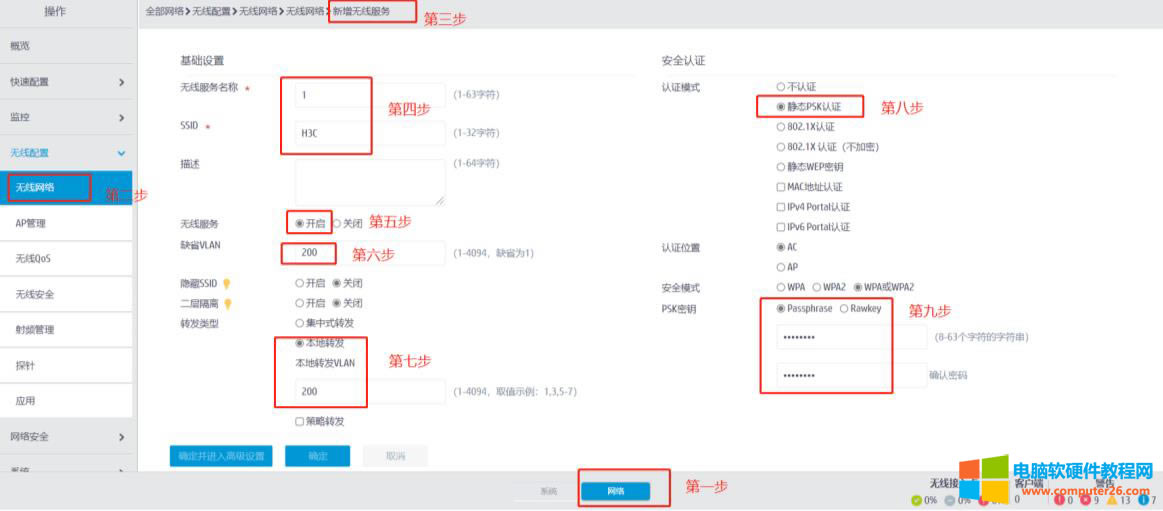

配置無線服務名:H3C,開啟對vlan200的本地轉發功能,并設置業務VLAN為VLAN200,無線服務模板配置靜態的PSK認證方式。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

3

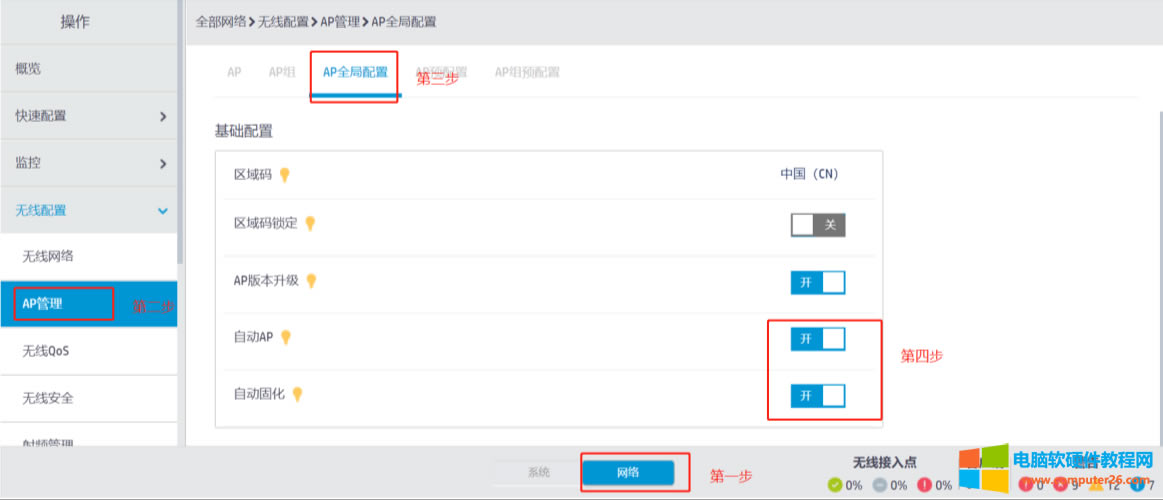

配置AP,開啟AC中的自動AP和自動固化功能,讓AP自動上線。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

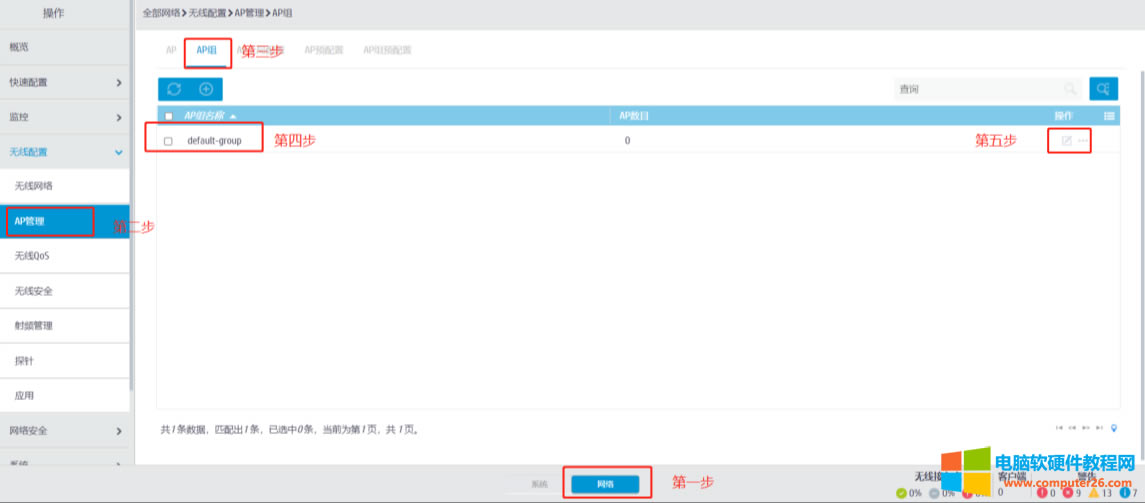

在AP組中選中AP的射頻功能,選擇繼承AP組的方式。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

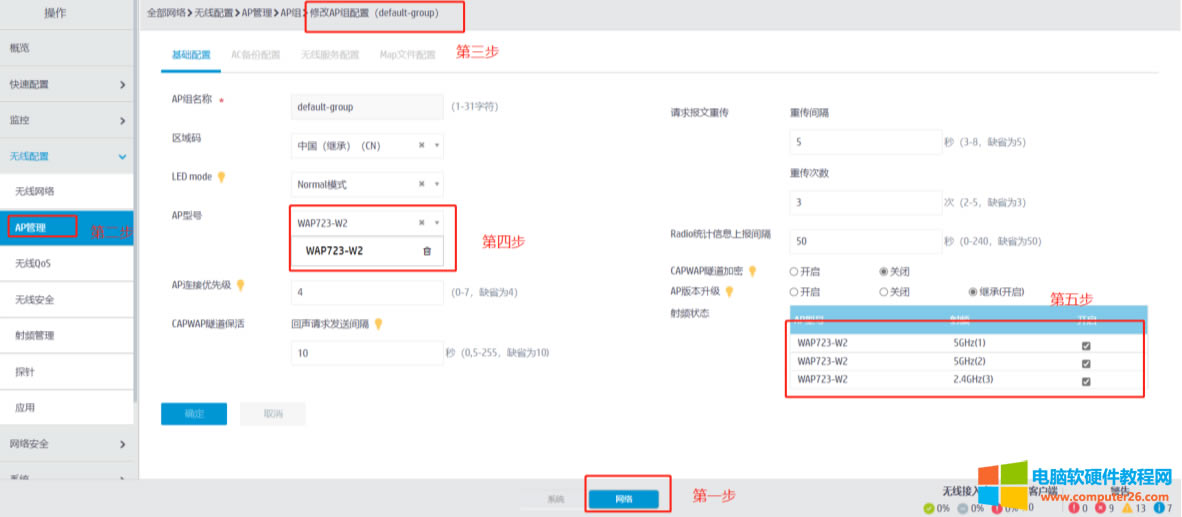

其中根據AP的型號,需要在AP組視圖下選擇對應的型號“WAP723-W2”,且射頻狀態全部為勾選中的狀態。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

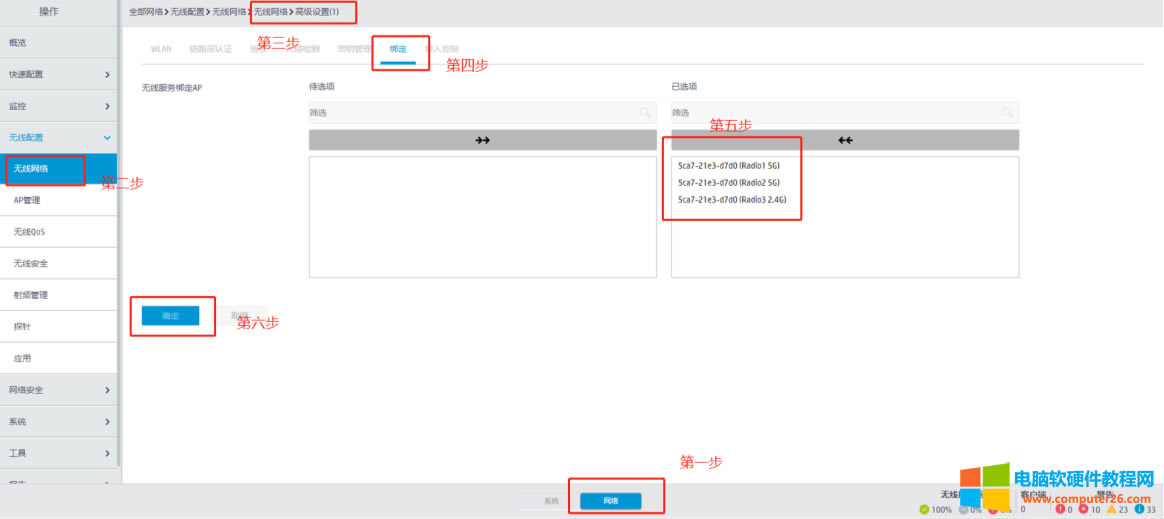

需要在無線服務模板下綁定上線AP的射頻。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

4

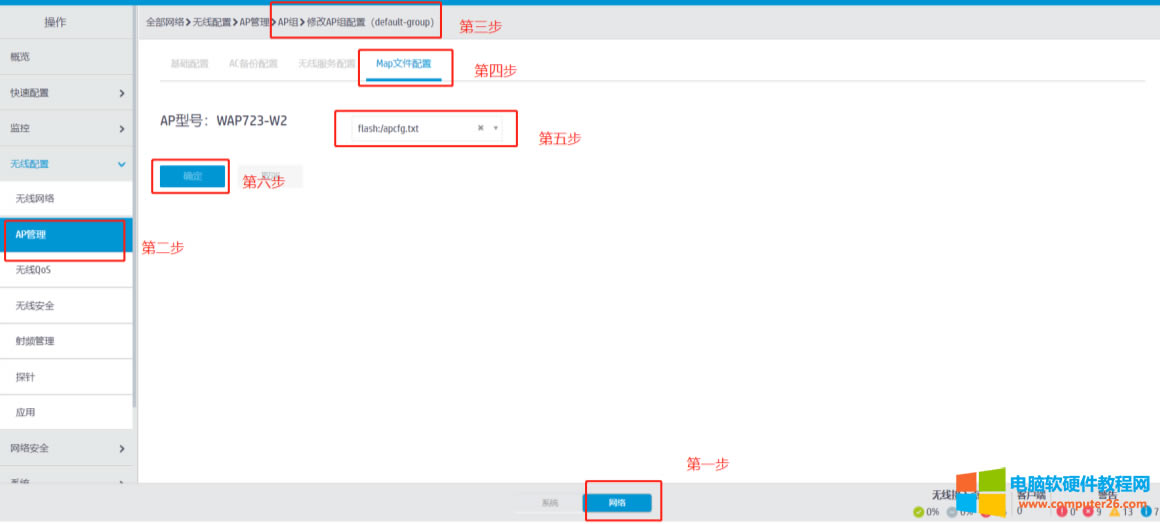

配置AP的配置文件,需要在“AP管理”中選擇默認的“default-group”,然后在默認的AP組中,選擇配置“MAP文件設置”,并為WAP723-W2型號的AP,選擇“apcfg.txt”的文件。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

(5)最后手動保存AC的配置

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程

3.Switch的配置

創建相關VLAN,配置switch和AP相連的接口為Trunk類型,PVID為AP管理VLAN,開啟DHCP server功能,AP、無線客戶端Client都能通過DHCP server自動獲取IP地址

創建VLAN 1和VLAN 200,其中VLAN 1用于轉發AC和AP間隧道內的流量,VLAN 200為無線客戶端接入的VLAN。

創建VLAN 1及其對應的VLAN接口,并為該接口配置IP地址。AC將使用該接口的IP地址與AP建立注冊隧道。

<Switch>system-view//進入系統視圖

[Switch]interface vlan-interface 1//創建vlan 1的虛接口

[Switch-Vlan-interface1]ip address 192.168.0.1 24//配置vlan 1接口ip地址

[Switch-Vlan-interface1]quit//退出

#創建VLAN 200作為Client接入的業務VLAN,配置VLAN 200的接口IP地址。

[Switch]vlan 200//創建vlan 200

[Switch-vlan200]quit//退出

[Switch]interface vlan-interface 200//創建vlan 200的虛接口

[Switch-Vlan-interface200]ip address 192.2.1.2 24//配置vlan 200接口ip地址

[Switch-Vlan-interface200]quit//退出

配置DHCP服務

創建名為vlan1的DHCP地址池,動態分配的網段為192.168.0.0/24,給ap下發注ip地址,網關地址為192.168.0.1。

[Switch]dhcp server ip-pool vlan1//創建dhcp地址池vlan1

[Switch-dhcp-pool-vlan1]network 192.168.0.0 mask 255.255.255.0//配置下發的地址網段

[Switch-dhcp-pool-vlan1]gateway-list 192.168.0.1//下發網關地址

[Switch-dhcp-pool-vlan1]quit//退出

創建名為vlan200的DHCP地址池,動態分配的網段為192.168.200.0/24,給無線客戶端下發ip地址,網關地址為192.168.200.1。

[Switch]dhcp server ip-pool vlan200//創建dhcp地址池vlan200

[Switch-dhcp-pool-vlan200]network 192.168.200.0 mask 255.255.255.0//配置下發的地址網段

[Switch-dhcp-pool-vlan200]gateway-list 192.168.200.1//下發網關地址

[Switch-dhcp-pool-vlan200]dns-list 114.114.114.114//下發DNS

[Switch-dhcp-pool-vlan200]quit//退出

使能DHCP服務

[Switch]dhcp enable//開啟dhcp功能

gigabitethernet 1/0/1連接AC的接口,配置Switch與AC連接的GigabitEthernet1/0/1接口屬性Trunk,允許VLAN 1和VLAN 200通過。

[Switch]interface gigabitethernet 1/0/1//進入1/0/1配置視圖

[Switch-GigabitEthernet1/0/1]port link-type trunk//配置接口為trunk模式

[Switch-GigabitEthernet1/0/1]port trunk permit vlan 1 200//放通vlan 1和200

[Switch-GigabitEthernet1/0/1]quit//退出

gigabitethernet 1/0/2連接AP的接口,配置Switch與AP相連的GigabitEthernet1/0/2接口屬性為Trunk,當前Trunk口的PVID為1允許VLAN 1和VLAN 200通過。

[Switch]interface gigabitethernet 1/0/2//進入1/0/2配置視圖

[Switch-GigabitEthernet1/0/2]port link-type trunk//配置接口為trunk模式

[Switch-GigabitEthernet1/0/2]port trunk permit vlan 1 200//放通vlan 1和200

[Switch-GigabitEthernet1/0/2]port trunk pvid vlan 1//配置接口pvid為管理vlan

驗證配置

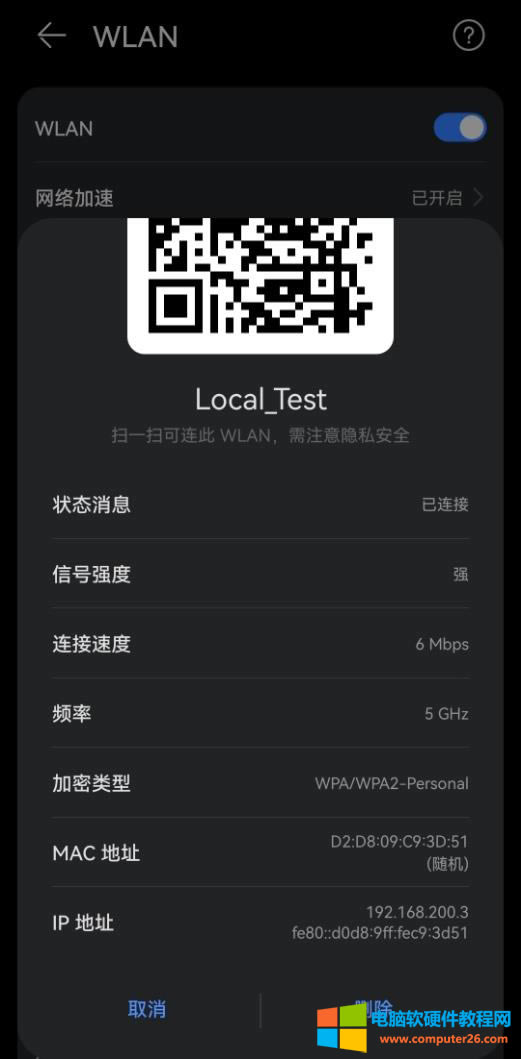

Client1上線獲取到地址是192.168.200.3的地址。

華三無線控制器,如何設置AP本地轉發數據詳細配置方法圖解教程




本文可以幫助您基本地設置和管理您的路由器。
