睿易無線RAC200B調試圖文解析圖文使用教程

發布時間:2025-04-02 文章來源:xp下載站 瀏覽:

路由器(Router)是連接兩個或多個網絡的硬件設備,在網絡間起網關的作用,是讀取每一個數據包中的地址然后決定如何傳送的專用智能性的網絡設備,路由器最主要的功能為實現信息的轉送。

一、客戶需求

客戶公司里面有一套睿易無線AC和兩個AP,需要重新調試一下?對于調試過睿易無線AC的來說,還是比較簡單的,今天即到哥,就把配置過程寫下來,僅供參考。

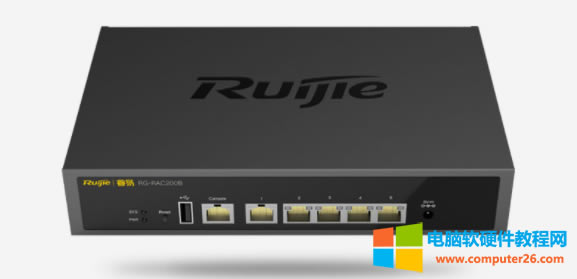

睿易無線RAC200B調試圖解教程

二、無線RAC200B調試

睿易無線AC-RAC200B默認WEB服務開啟的設備IP:192.168.110.1,admin/admin超級管理員,擁有所有權限。

睿易無線RAC200B調試圖解教程

客戶公司主路由器也是睿易的,在新調試的網絡中,沒有電腦和無線連接到由器上,可以查看AP是否已經獲取IP地址,是否和AC可以正常通信。

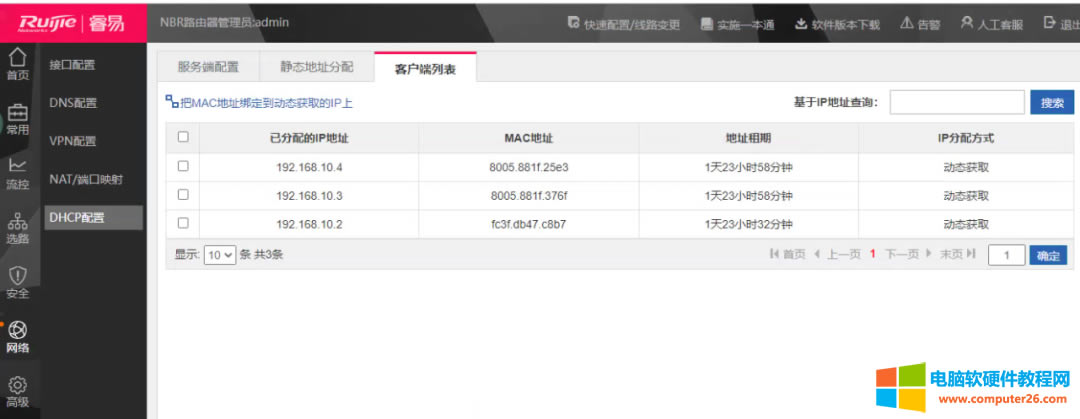

查看有三個設備已經獲取到IP地址。這三個IP地址,兩個是AP的,一個是電腦獲取的。

睿易無線RAC200B調試圖解教程

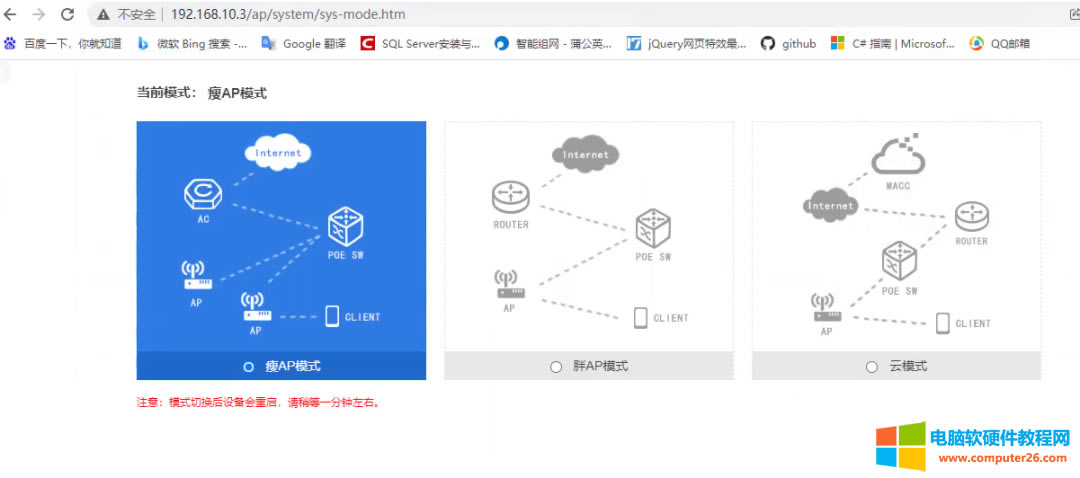

隨便登錄一個IP地址,這個AP可以更改三種模式。

瘦AP模式,這個模式就是AP需要與AC共同使用,AC通過CAPWAP隧道與AP通信,來管理所有AP,對AP的SSID及密碼等配置。

胖AP模式,這個就是不需要AC來管理,直接可以自己進行配置網絡上網,可以自已配置SSID及密碼等配置。

云模式,這個可以通過云端來管理。

睿易無線RAC200B調試圖解教程

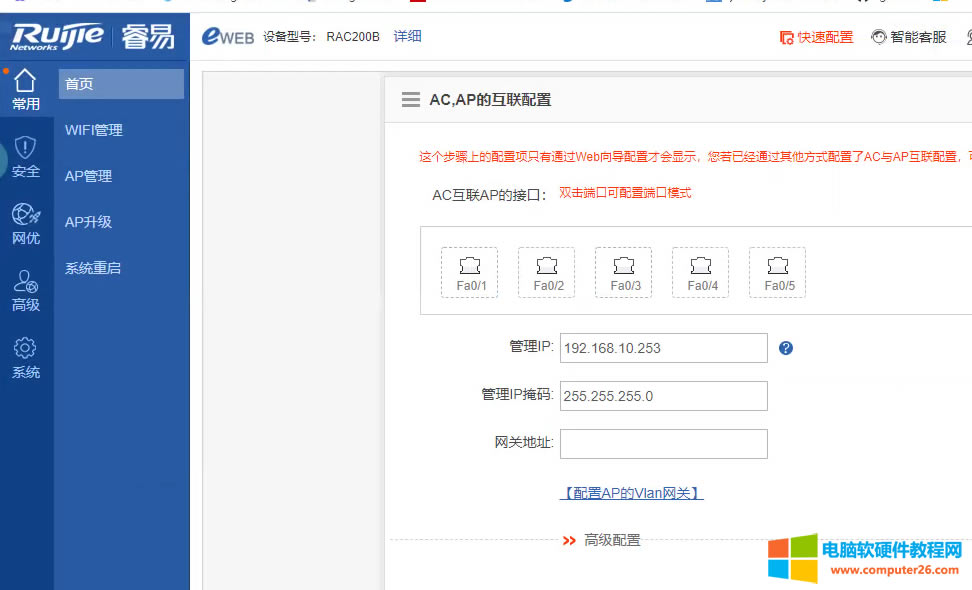

由于我們知道的AC的地址是192.168.110.1,那需要把AC的IP地址更改和AP同一個網段。將電腦地址更改為192.168.110.2登錄192.168.110.1,然后將IP地址更改為192.168.10.253。

睿易無線RAC200B調試圖解教程

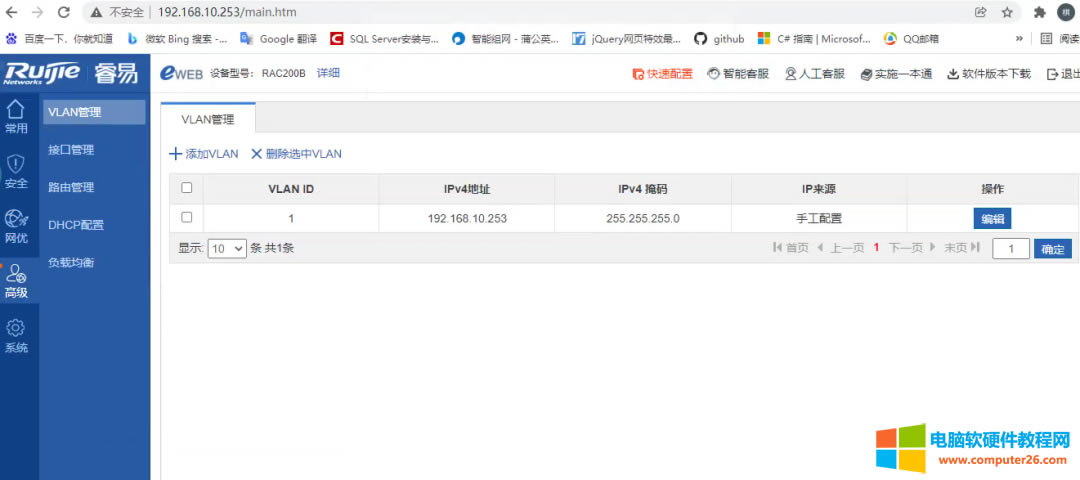

查看可以在VLAN管理中,可以看到IP地址已經更改為192.168.10.253。

睿易無線RAC200B調試圖解教程

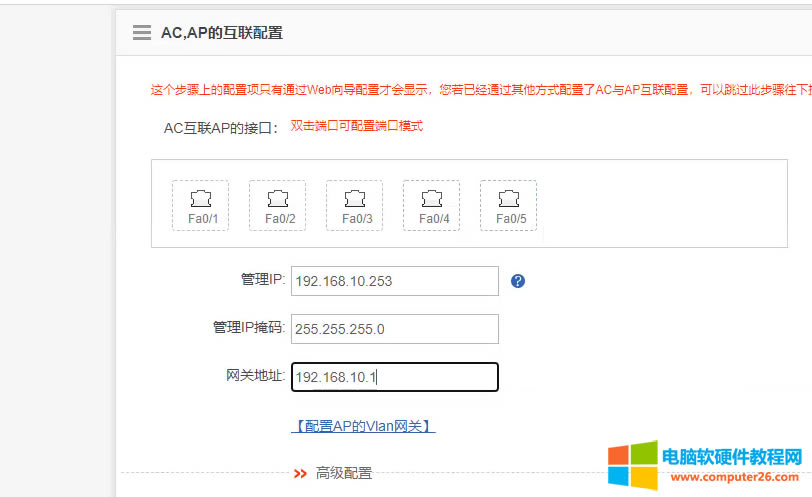

網關就是主路由器的ip地址,192.168.10.1

睿易無線RAC200B調試圖解教程

在此處可以看到AP與AC互聯隧道IP是192.168.10.253。這時說明AP與AC之間可以正常創建CAPWAP隧道了。

睿易無線RAC200B調試圖解教程

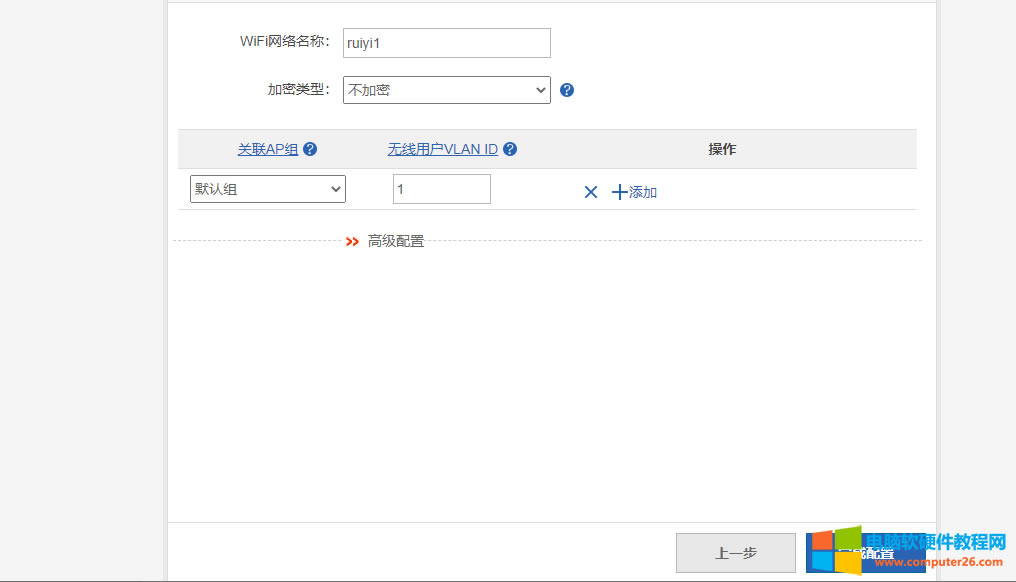

下一步的時候,也可以配置無線信號的,但是不建議在這邊創建無線網絡。

睿易無線RAC200B調試圖解教程

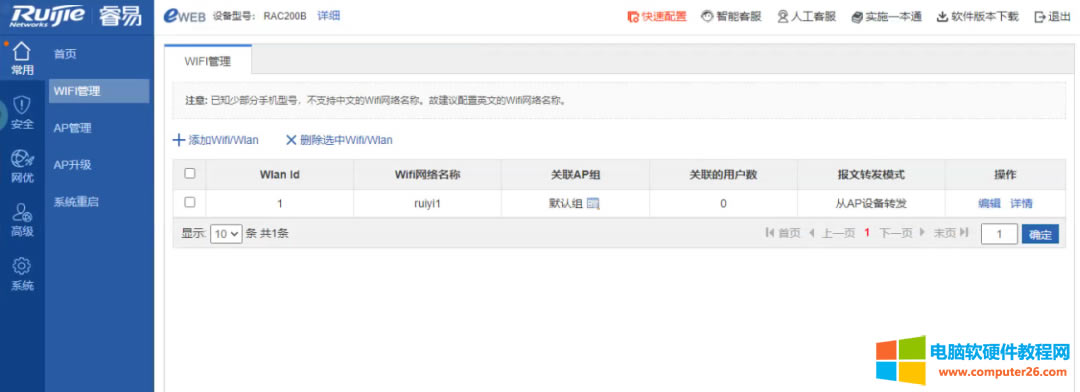

將之前創建的無線SSID刪除。

睿易無線RAC200B調試圖解教程

直接在AC中,選擇快速配置。

睿易無線RAC200B調試圖解教程

選擇添加。

睿易無線RAC200B調試圖解教程

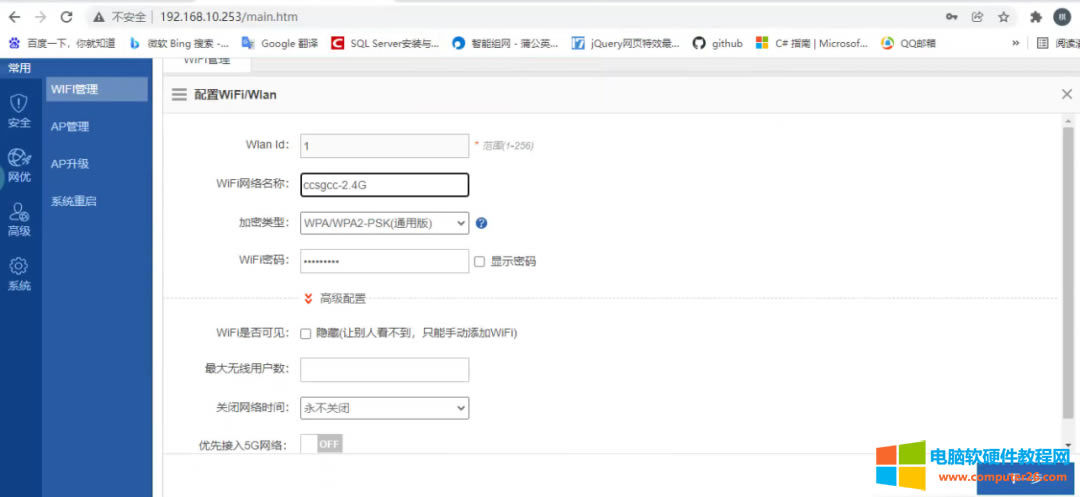

配置無線名稱及無線密碼。這里我們先選擇配置2.4G。

睿易無線RAC200B調試圖解教程

WPA/WPA2-PSK(個人版):基于共享密鑰的WPA模式,安全性很高,設置比較簡單,適合普通家庭用戶和小型企業使用。

WPA/WPA2-802.1x(企業版):采用Radius服務器進行身份認證并得到密鑰的WPA或WPA2安全模式。由于要架設一臺專用的認證服務器,代價比較昂貴且維護也很復雜,所以不推薦普通用戶使用此安全類型。

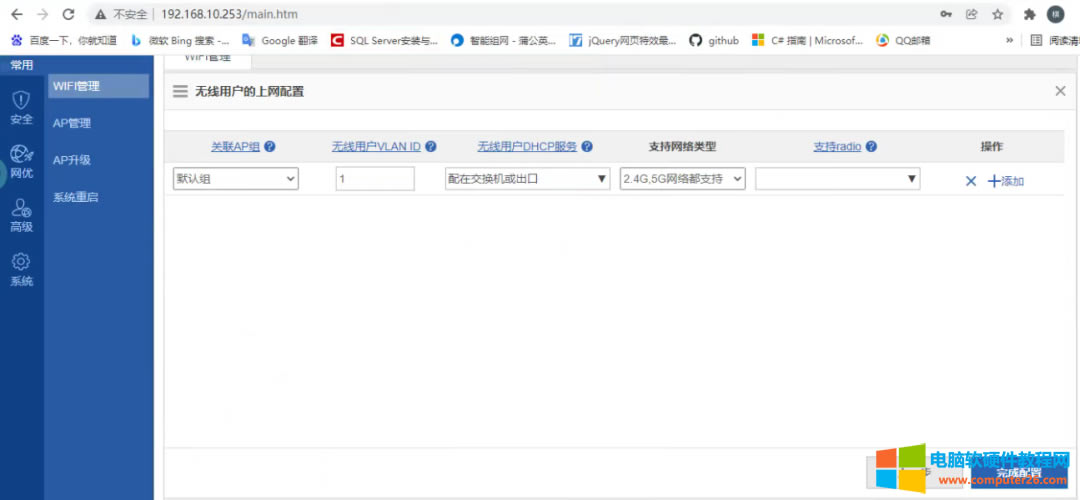

選擇AP組,設置無線用戶所在VLAN及無線用戶的DHCP服務,點擊“完成配置”即可。

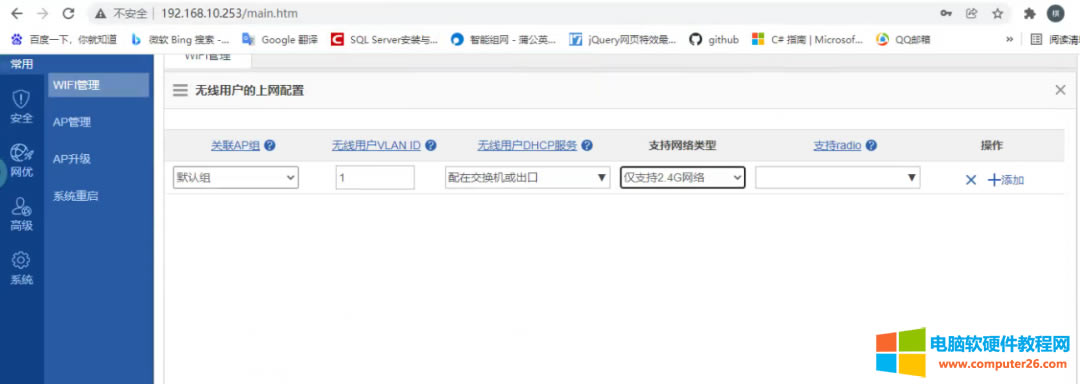

在支持網絡類型中,選擇僅支持2.4G網絡。

睿易無線RAC200B調試圖解教程

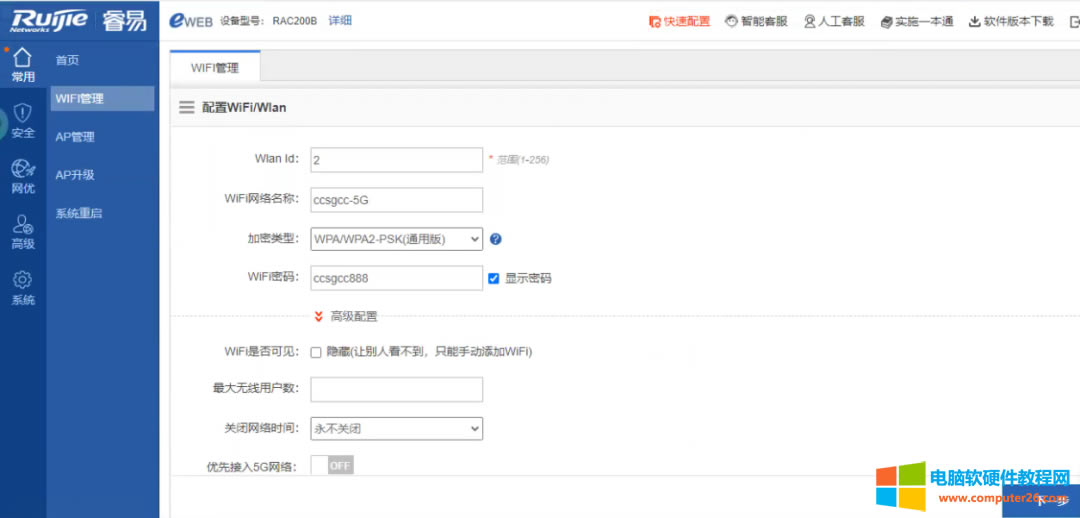

這時再創建一個5G信號。

睿易無線RAC200B調試圖解教程

在支持網絡類型里面,選擇僅支持5G網絡。

睿易無線RAC200B調試圖解教程

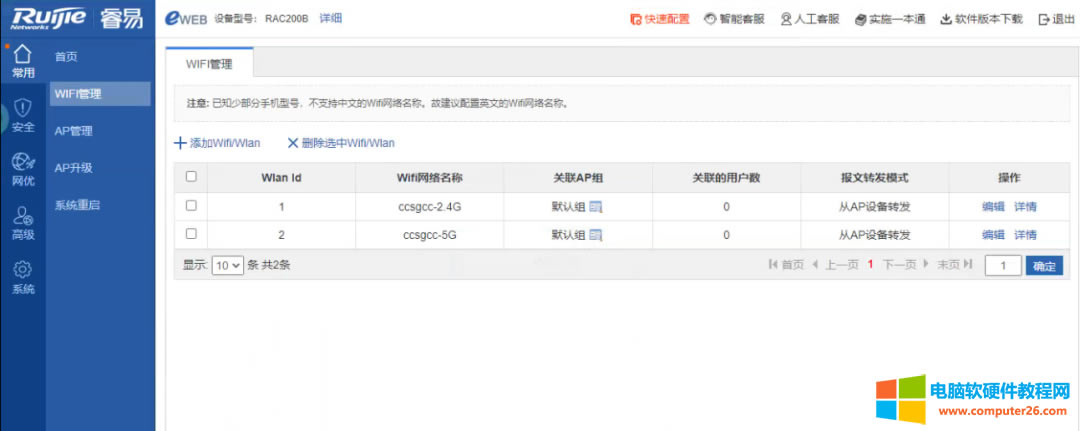

這樣一個公司的2.4G無線網絡和5G的無線網絡已經創建完成了。

睿易無線RAC200B調試圖解教程

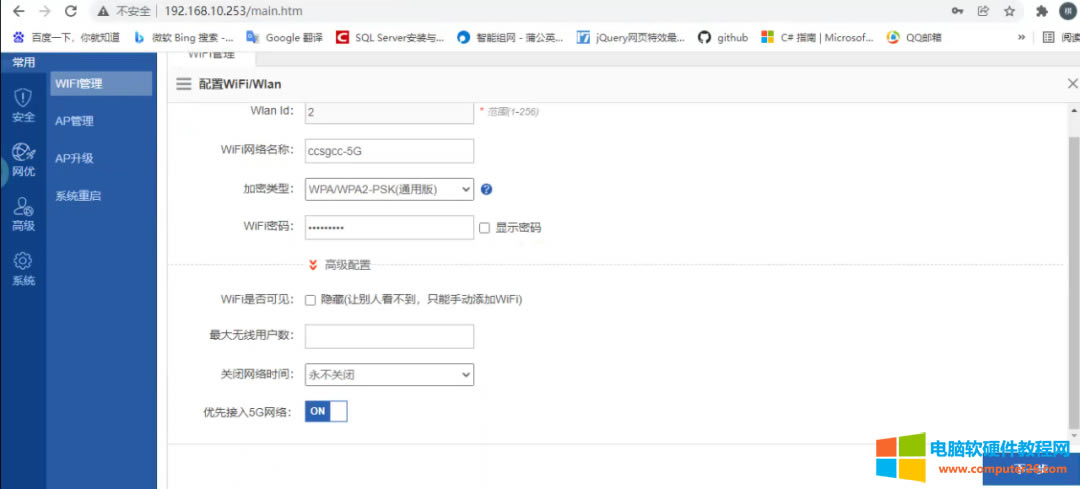

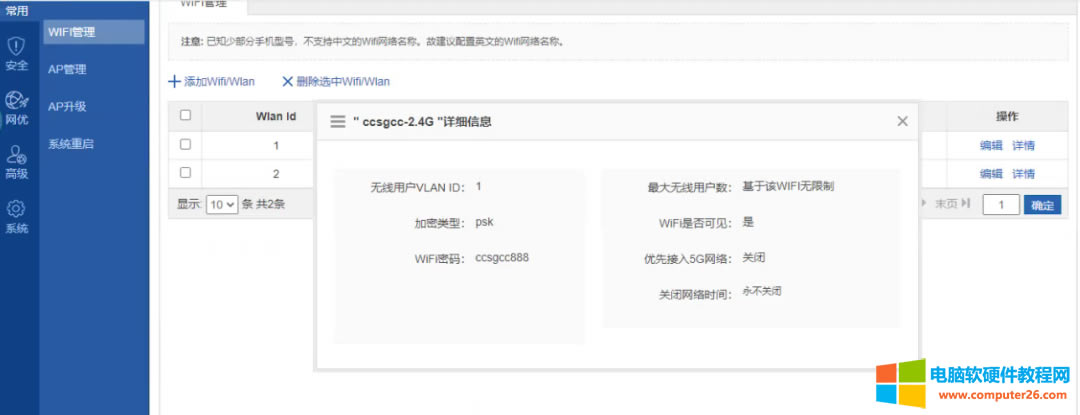

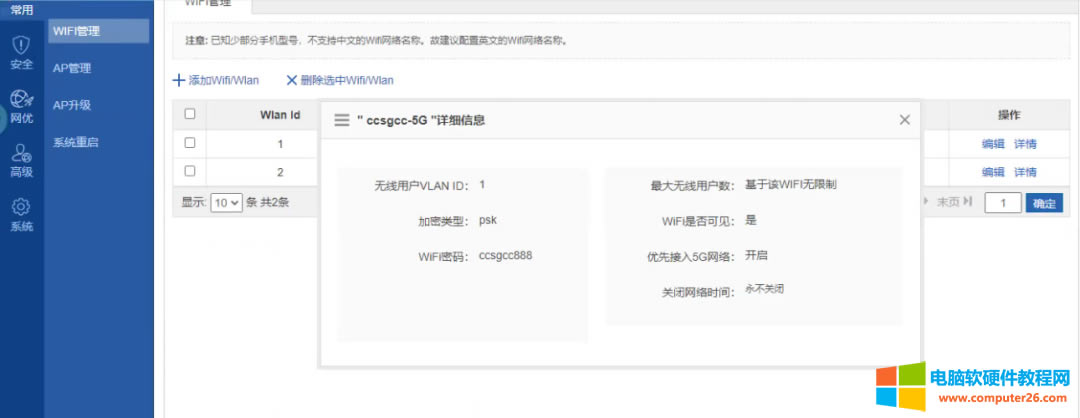

可以查看無線信號的配置情況,是否選擇優先接入5G網絡等等。

睿易無線RAC200B調試圖解教程

下面調整的參數僅供參考。

睿易無線RAC200B調試圖解教程
睿易無線RAC200B調試圖解教程

注:

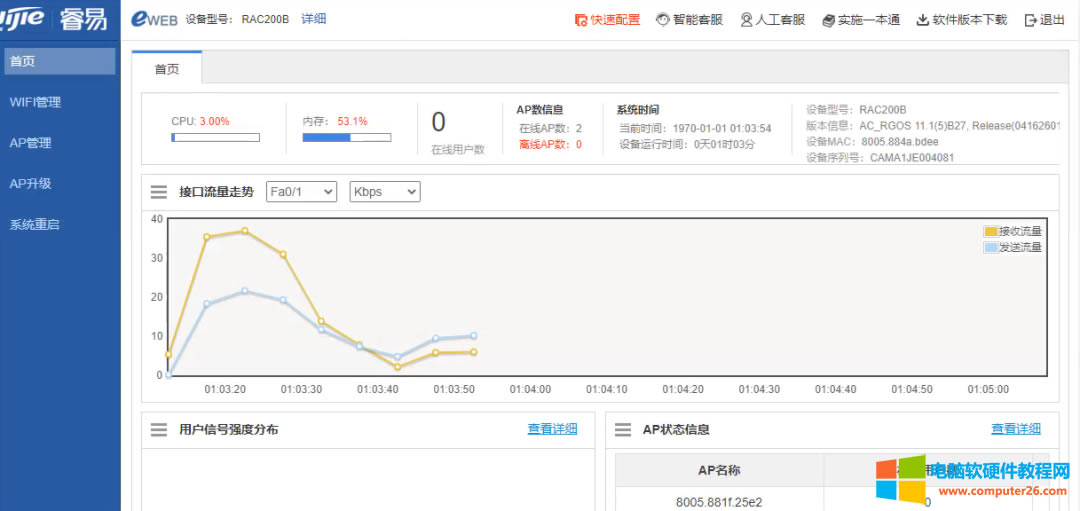

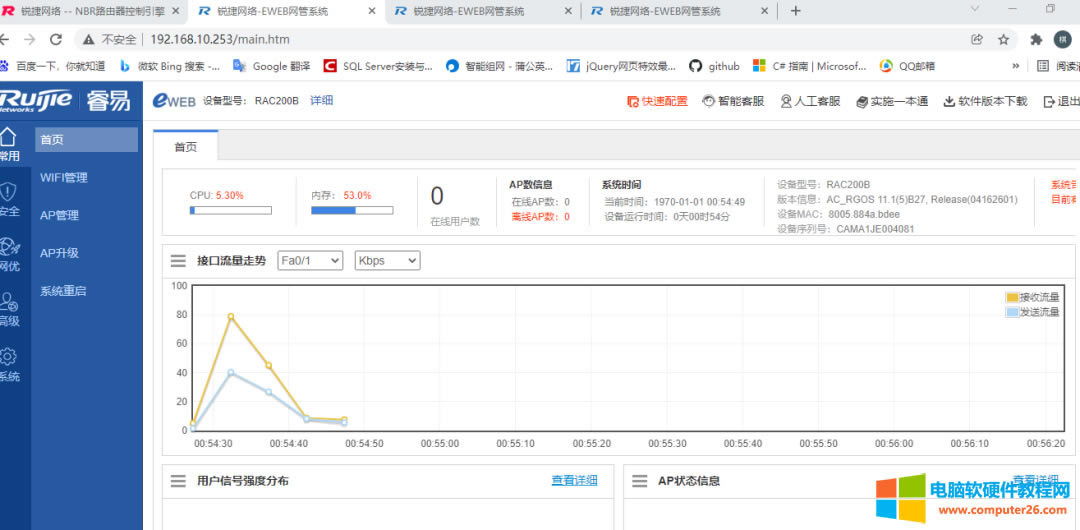

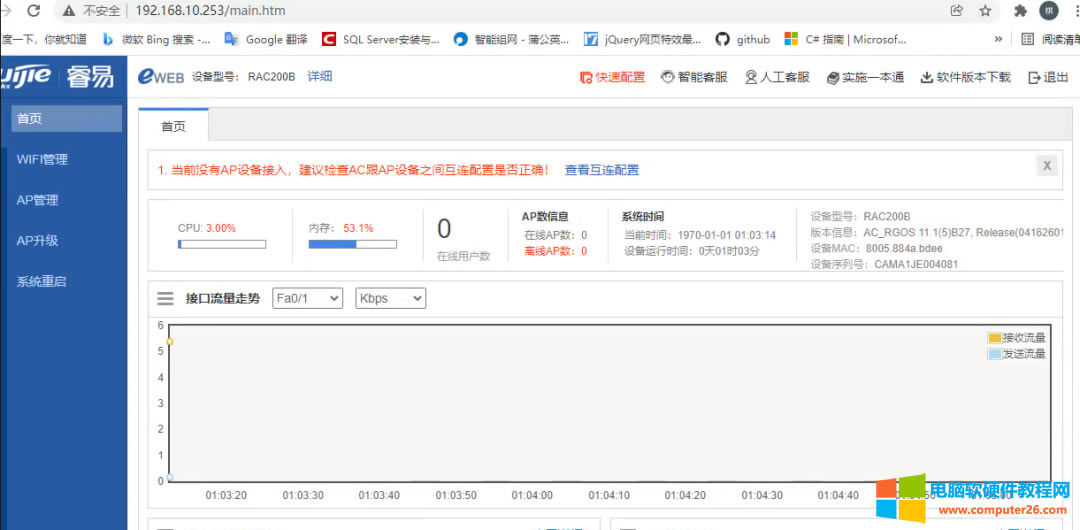

“AC概覽”可以讓您一目了然查看AC設備的基本信息,如設備MAC地址、設備型號,系統運行時間,版本信息,AC設備接口的流量趨勢,AC的接口信息可以了解全部管理AP的最新動態,用戶趨勢圖,無線Wi-Fi的用戶數占比,及設備的cpu和內存的走勢圖。

睿易無線RAC200B調試圖解教程

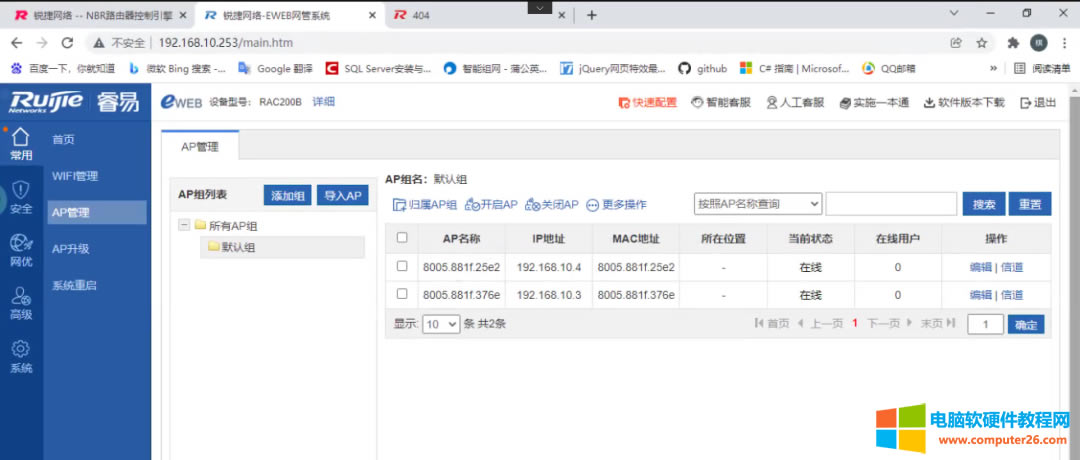

AP列表展示的當前設備的ap的基本信息

睿易無線RAC200B調試圖解教程




本文可以幫助您基本地設置和管理您的路由器。
