一、Aruba AP-203H-RW Instant AP網絡介紹

Instant虛擬化802.11接入點AP上的移動控制器功能，創建功能豐富的企業級無線局域網WLAN，兼具經濟性和配置簡單性。

Instant是一種簡單、易于部署的交鑰匙WLAN解決方案，由一個或多個AP組成。具有到Internet或自封閉網絡的可路由連接的以太網端口用于部署即時無線網絡。一個即時接入點（即時AP）可以在單個站點上安裝或跨多個地理上分散的地點部署。Instant專為輕松部署和主動管理網絡而設計，是沒有任何現場IT管理員的小型客戶或遠程位置的理想選擇。

Instant由一個Instant AP和一個虛擬控制器組成。虛擬控制器駐留在AP之一中。在即時部署方案中，只有第一個即時AP需要進行配置。配置第一個Instant AP后，其他Instant AP將從虛擬控制器繼承所有必需的配置信息。Instant持續監控網絡以確定任何時候應充當虛擬控制器的Instant AP，并且虛擬控制器會根據需要從一個Instant AP移動到另一個，而不會影響網絡性能。

公司里面正好有3個203H-RW AP準備開始調試。對于203H AP的調試流程是：

1、先將拿過來的所有AP，全部恢復出廠設置。

2、然后將AP連接POE交換機，POE交換機，連接帶DHCP的路由器。

3、AP獲取到路由器的IP地址后，會在這幾個AP中選中一個AP作為虛擬AC控制器，將另外幾個AP都學習到虛擬AC控制器中。

4、這時可以通過IP地址，登錄到虛擬AC控制器，去設置無線信號，無線密碼等。這時就可以實現無線上網了。

二、Aruba AP-203H-RW Instant AP初始化調試

2.1、初始化

首先將回形針插到aruba無線AP后面的小孔，按下去。

2.2、AP連接POE

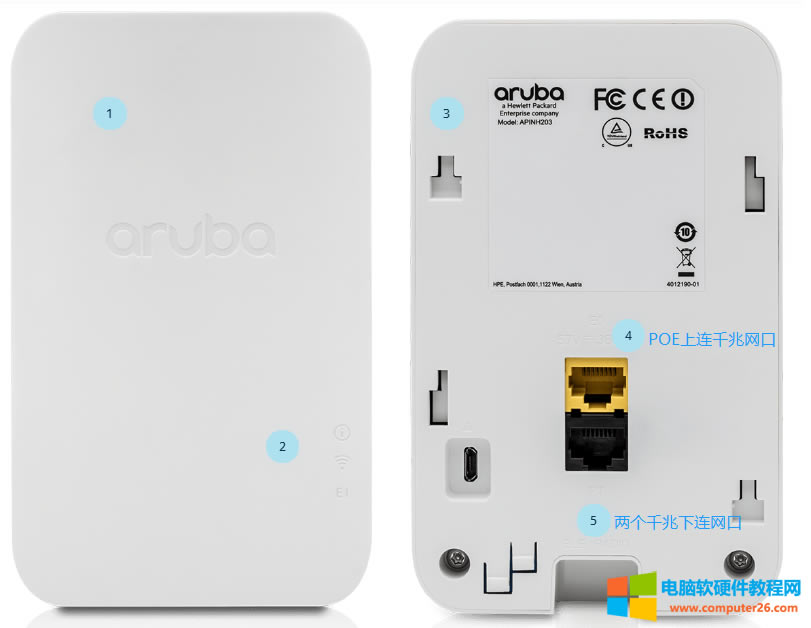

將AP背面的黃色網口是POE口，通過這個口連接到POE交換機，然后AP就可以通電了。

2.3、初始化完成

等15秒鐘左右即可拔出回形針，等待初始化完成。

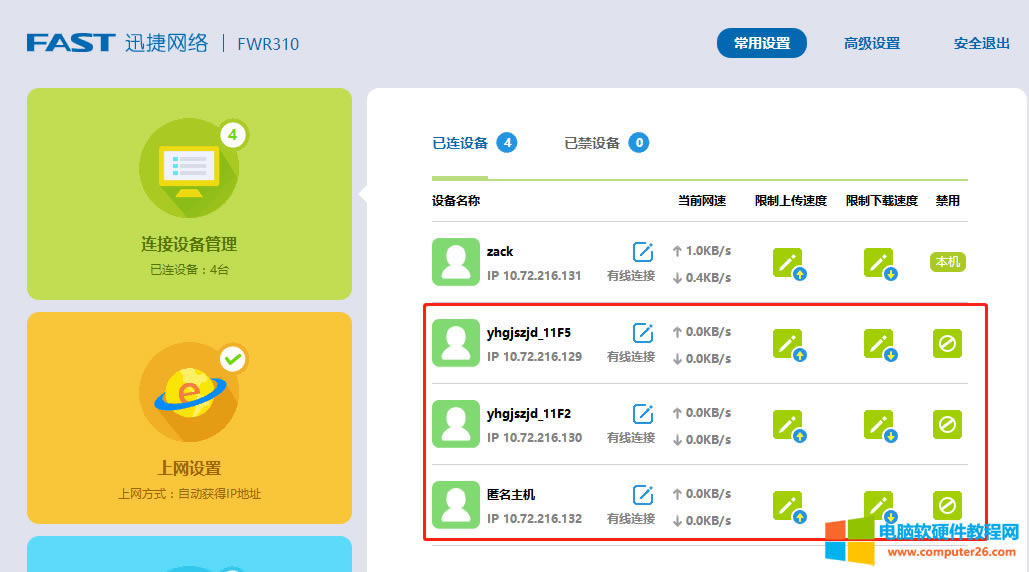

2.4、等待初始化完成后，可以看在路由器上，看到已經下發的IP地址，其中有4個設備，匿名主機，這個就是剛才重置的AP，zack是筆記本，另外兩個yh開頭的設備是另外兩個AP，還沒有重新設置恢復出廠。

2.5、手機登錄虛擬AC控制器。

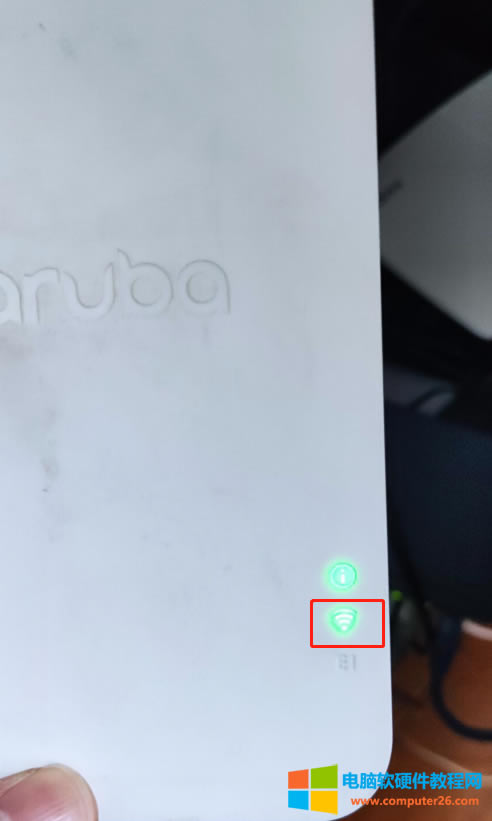

在這個時候，使用手機或者筆記本，在AP周邊搜索，查看是否有SetMEup加mac地址的后三位的無線信號。我這里有3個AP，剛開始的時候，三個AP都通電，但是只有一個AP的前面板的無線信號的燈是亮著的，另外兩個AP，無線信號燈是滅著的，由此也可以判斷，哪個AP是虛擬控制器。

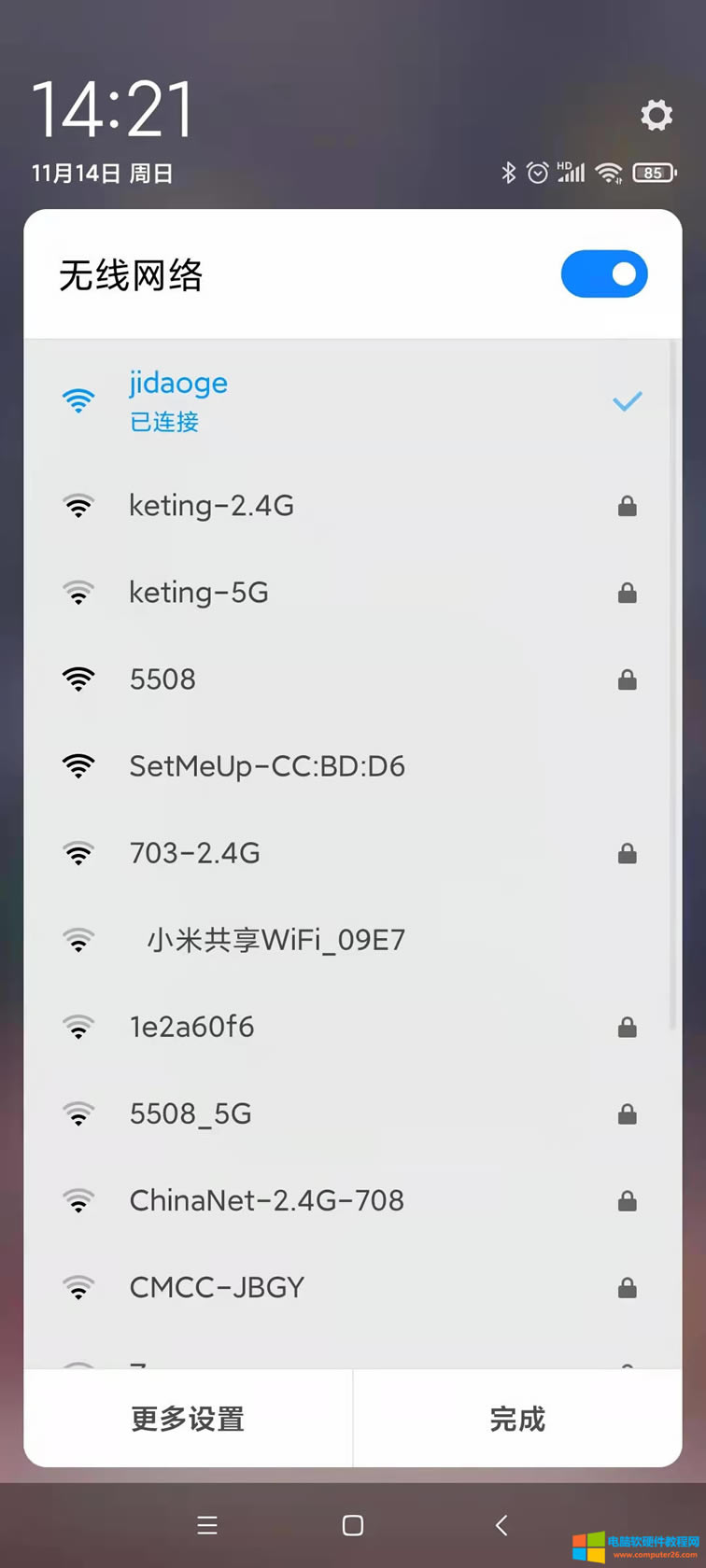

在手機打開無線，可以找到SetMUp-CC:BD:D6CC:BD:D6

是無線AP的MAC地址后三位，如下圖所示：

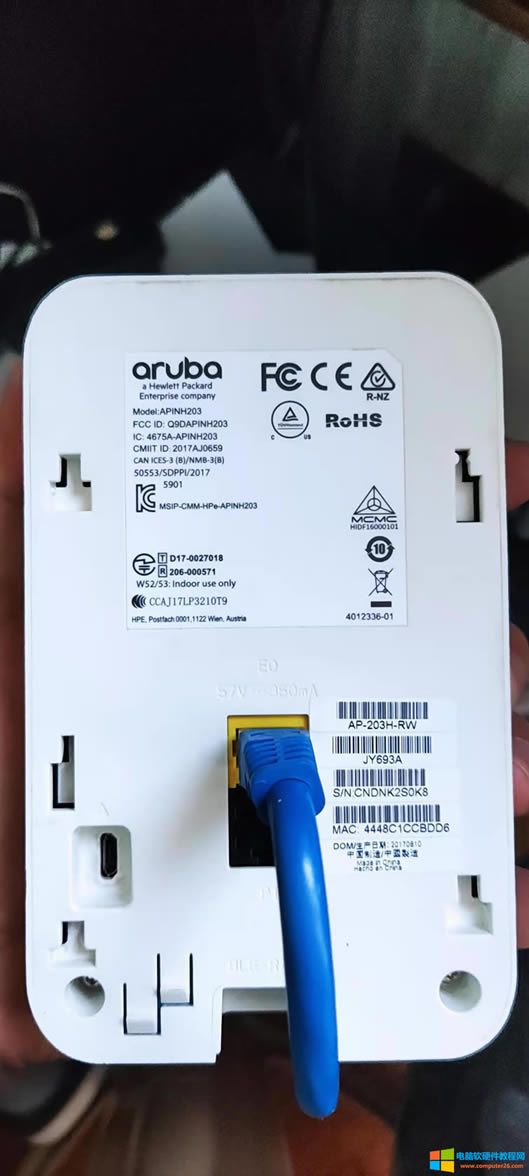

查看MAC地址，就可以確定是哪一個AP現在又是AC虛擬控制器。

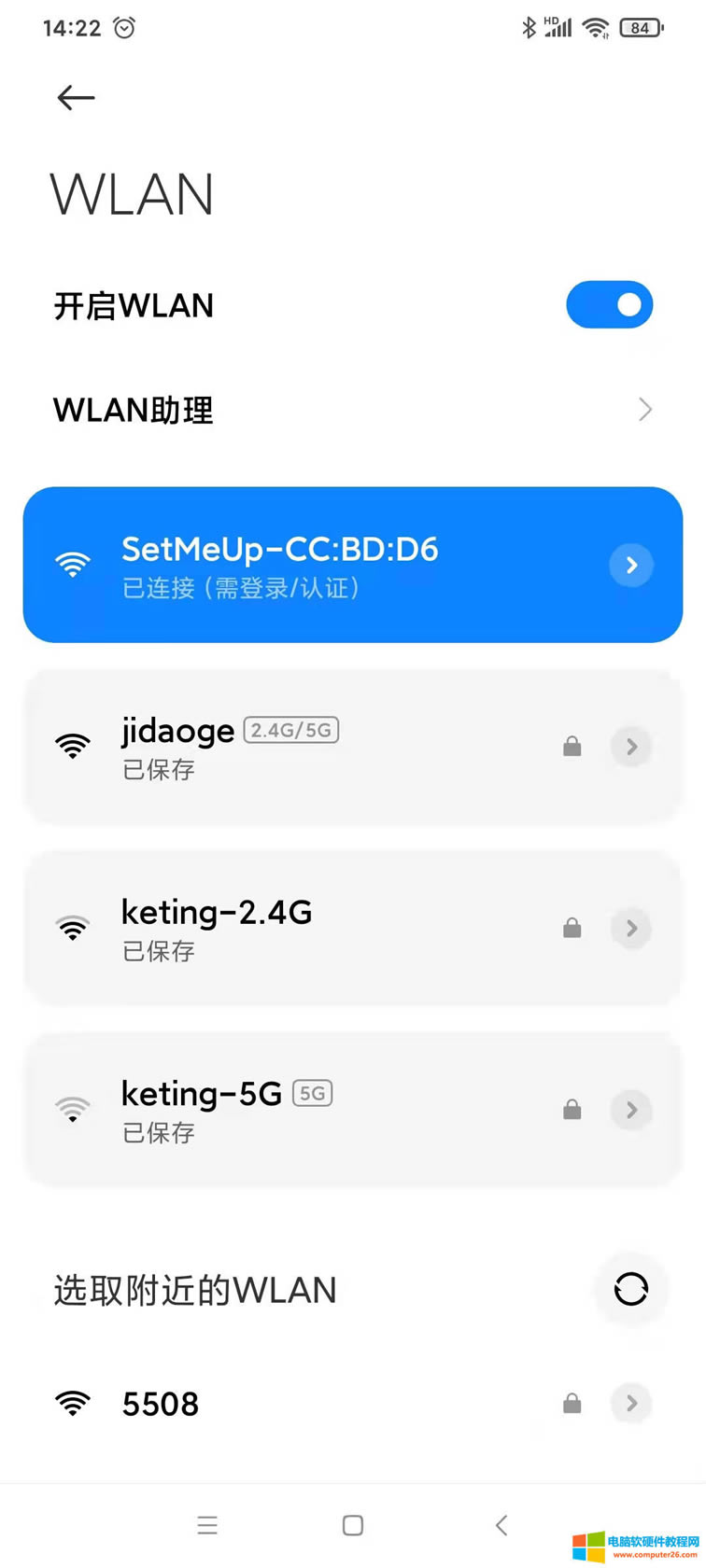

這個無線是開放連接的，可以直接連接。

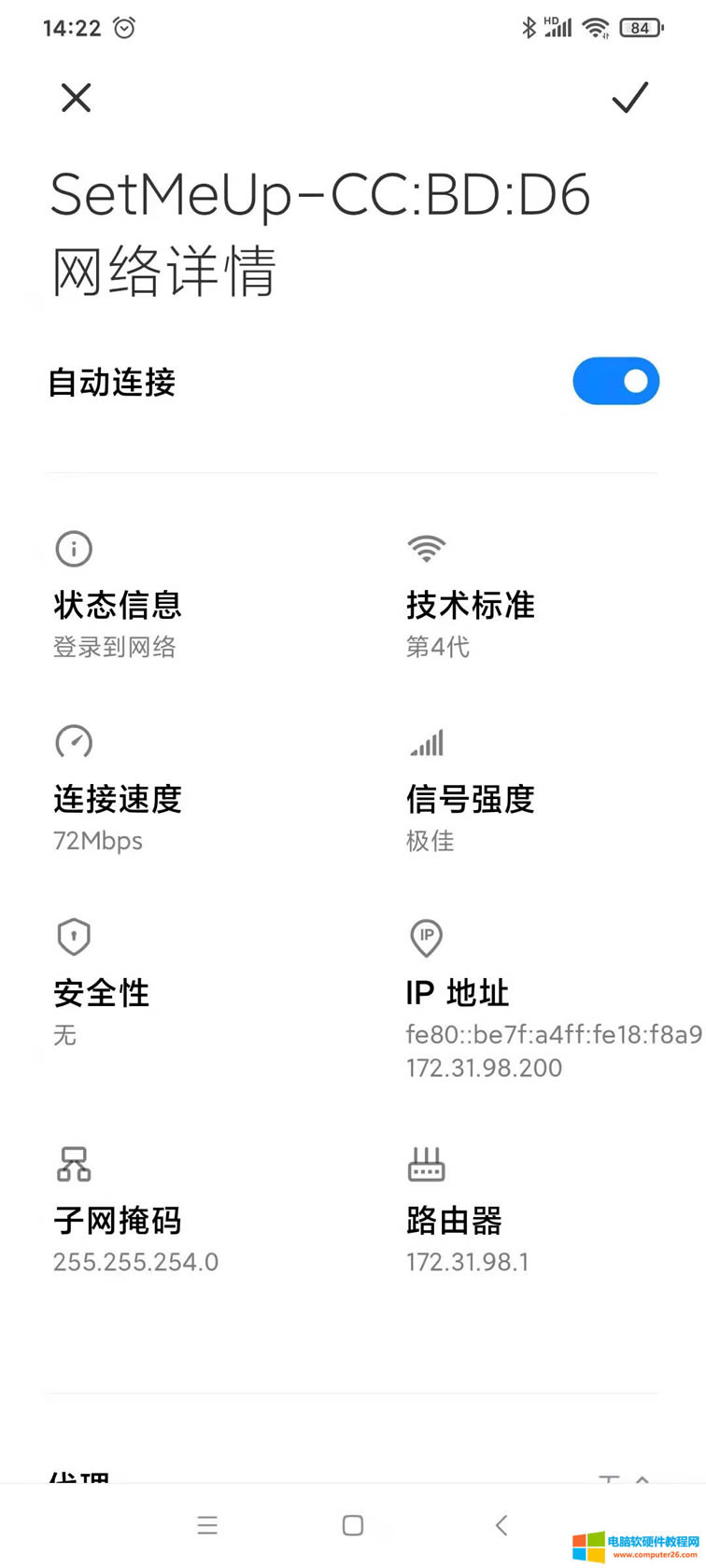

直接連接這個無線后，可以看到獲取的無線LAN口ip地址是172.31.98.1。可以通過這個IP地址登錄到AC虛擬控制器。

打開后機瀏覽器，在瀏覽器中輸入172.31.98.1

這時，可以直接跳轉到Aruba的虛擬無線AC控制器。

2.5、筆記本登錄虛擬AC控制器，可以直接找到這個Aruba的上連口ip地址，可以在路由器中查看。匿名主機的獲取的是：10.72.216.132，查看這個IP地址對應的mac地址，可以查看到mac后三位，就是無線信號發送出來的地址。所以也可以在網頁中直接輸入這個ip地址。

2.6、可以正常打開AC虛擬控制器的web網頁。

恢復默認后，虛擬AC控制器的用戶名和密碼：

用戶名：admin

密碼：Instant AP的序列號。

如果以上密碼無法登錄，密碼有三種：第一種是這個AP的SN序列號，這個SN序列號要輸入的是哪一個設備是虛擬控制器就輸入哪一個設備的SN號。

第二種密碼：admin，也是admin。

第三種密碼：就是空，沒有密碼，直接登錄嘗試。

2.7、輸入上連口IP地址，發現可以正常打開虛擬控制器的web界面，輸入用戶名：admin，密碼為AP的SN序列號。

2.8、輸入進去后，需要更改密碼。

2.9、進入到配置界面，需要選擇國家和地區。

2.10、對于無線信號，每個國家使用的頻道都不一樣，如果地區選擇不正確，可能會導致無線信號無線發送出來。選擇CN。

2.11、可以直接跳過。

2.12、進入到虛擬AC控制器的配置界面了。可以看到儀表板。

2.13、在儀表板中，可以看到網絡的，無線信號名稱。

2.14、在配置界面中，可以添加SSID無線信號。

2.15、可以查看有幾個AP在線，現在只能看到1個AP。

2.16、可以看到有一個無線信號，有多個客戶端，無線名稱，主控制器IP地址等等信息。

2.17、接入點AP只有一個。將另外兩個AP已經接入到此網絡中，為什么虛擬AC控制器，沒有將另外兩個AP加入進來呢？

最后，發現另外兩個AP沒有重置恢復出廠設置。

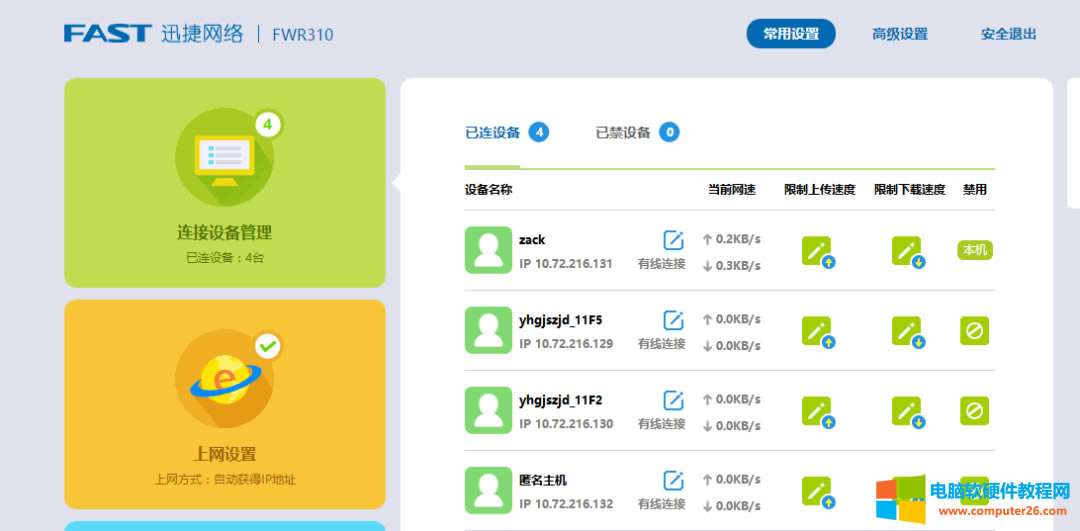

重置后，在路由器中查看到的名稱都和之前的不一樣了。

重置后，發現AP還是沒有加入到虛擬AC控制器，查看告警發現

AP register fail because of image mismatch。AP注冊失敗因為映像不匹配。

其它AP不能加入到虛擬AP的原因：

1.Instant AP不能是主Instant AP，因為它沒有IP地址，并且不具有上行鏈路連接。

2.當Instant AP無法加入的，因為失蹤的國家代碼，圖像，或不正確的監管硬件集群。

3.當Instant AP根據允許的AP白名單或集群中存在的自動加入配置被拒絕訪問現有集群時。

4.在混合類網絡中，當從Instant AP加入不同軟件版本的主Instant AP時，導致圖像同步從云或AirWave失敗。

在前面的即時釋放，接入點被預先定義為任一控制器為基礎的校園AP S或控制器稀少即時的AP。每個舊版Instant AP都附帶一個Instant映像，該映像使Instant AP能夠充當其自己的虛擬控制器或加入現有的Instant集群。

從Instant 6.5.2.0開始，此版本或后續版本中引入的新接入點可以在基于控制器的模式和無控制器模式下運行。根據選擇的模式，AP運行相應的鏡像：

控制器模式將運行ArubaOS映像。

無控制器模式將運行即時映像。

每個接入點都帶有有限功能的制造映像或即時映像。具有有限功能制造映像或即時映像的接入點將運行完整的發現邏輯。基于此，它將下載ArubaOS或Instant映像并轉換為相應的模式。

從Instant 6.5.4.5開始，云優先原則應用于AP發現功能。在這個原理下，AP無論是恢復出廠設置還是配置，在啟動后都會從Activate中檢索配置規則。

另外兩個AP由于是舊的，重置后，如果之前AP是通過有控制器控制的，可使用的映像文件是Aruba OS映像，當現在工作在無控制器模式下，又需要使用的即時映像文件，這兩個映像模式，每個接入點AP都帶有這可以自動制造兩個映像文件，所以等待一會后，另外兩個AP也加入到虛擬控制器中了。

當AP都加入到虛擬控制器后，另外兩個AP的無線指示燈也會亮起。
