WayOS軟路由有一項內網VLAN功能，該功能是通過給下的交換機劃分802.1QVLAN，可以實現內網用戶處于不同的VLAN下，通過路由與交換機的VLAN標簽對接，方便管理員管理內的用戶。WayOS軟路由器內網VLAN劃分設置方法其實很簡單，下面由學識網小編告訴你!

　　WayOS軟路由器內網VLAN劃分設置方法

　　第一步：打開路由器內網vlan的配置界面。

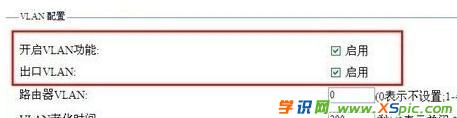

　　該功能設置的隱藏界面是：192.168.1.1，在瀏覽器中輸入上述地址，即可進入路由器內網VLAN配置頁面，如下圖所示為，勾選上開啟VLAN功能和出口VLAN，點擊提交設置。

　　開啟VLAN功能：對含有vlantag標簽的數據，路由器轉發時會去掉vlantag標簽。

　　出口VLAN：對含有vlantag標簽的數據，路由器處理后轉發時會加上對應的TAG標簽再進行轉發。

　　路由器VLAN：路由器轉發的數據會強制附帶上設置的TAG標簽，這里一般保持默認。

　　第二步：給路由器LAN口下的交換機劃分VLAN

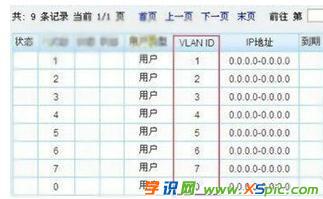

　　以8口交換機為例，配置是交換1口的vlan ID為1，2口的VLAN ID為2，以此類推，7口的VLAN ID為7。8口為公共口，該口與路由器的LAN口相連。效果如何，我們通過下面這個例子來看一看。我們在維盟路由"認證管理">>"用戶管理"處添加一些帶VLAN ID的用戶，如圖所示：

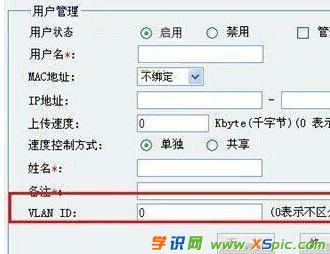

　　另外還要注意：帶有內網VLAN功能的軟路由，在用戶管理界面會多一個VLANID的配置項。要說明的是，VLAN ID為1表示該賬號必須是PC在交換機VLAN ID為1的接口下面才能登陸，0表示在任意一個VLAN下都可以登陸。

　　將PC與交換機2口相連，打開寬帶連接，使用VLANID為2的賬號進行撥號，可以正常。斷開連接，使用VLANID為3的賬號進行登陸，會出現691錯誤提示。

　　如果使用VLANID為0的賬號，那么在交換機的任一接口都可以登陸成功。
