網線水晶頭接法圖解

發布時間:2022-09-10 文章來源:xp下載站 瀏覽: 68

網絡技術是從1990年代中期發展起來的新技術,它把互聯網上分散的資源融為有機整體,實現資源的全面共享和有機協作,使人們能夠透明地使用資源的整體能力并按需獲取信息。資源包括高性能計算機、存儲資源、數據資源、信息資源、知識資源、專家資源、大型數據庫、網絡、傳感器等。 當前的互聯網只限于信息共享,網絡則被認為是互聯網發展的第三階段。

  方法一、在制作網線之前,需要準備幾樣工具。

  1、具有8P槽的壓線鉗一個。

網線水晶頭接法圖解 三聯

  2、五類網線,也就是現在最常用的網線若干米。

常用的網線若干米

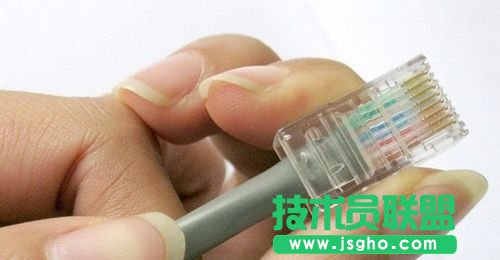

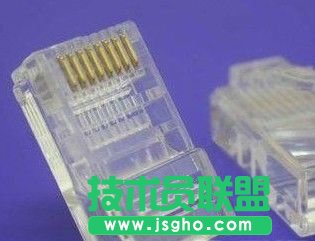

  3、RJ-45插頭,也就是所謂的水晶頭若干。

水晶頭

  PS:理論上水晶頭只需要2個,以防萬一,多備一些。

  方法一、網線標準線序:

網線標準線序

  標準568A:1綠白,2綠,3橙白,4藍,5藍白,6橙,7棕白,8棕

  標準586B:1橙白,2橙,3綠白,4藍,5藍白,6綠,7棕白,8棕

  上網只用到1 2 3 6 1.2下傳3.6上傳,電話用4.5 7.8是做為電源用,有些設備要,國際標準。

  方法三、網線接法,現在最常用的網線五類雙絞線,它有2種接法,直通線和交叉線。

  直通線:兩頭都是568B標準。用于連接:

  PC(電腦)—————————— HUB(集線器)

  PC(電腦)—————————— SWITCH(交換機)

  PC(電腦)—————————— ROUTER(路由器)

  HUB(集線器)———————— HUB(集線器)的級連口

  SWITCH(交換機)—————— HUB(集線器)的級連口

  SWITCH(交換機)—————— SWITCH(交換機)級連口

  SWITCH(交換機)—————— ROUTER(路由器)

  交叉線:一頭是568A,另一頭是568B。用來連接

  PC(電腦)——————————PC(電腦)

  HUB(集線器)————————HUB(集線器)

  SWITCH(交換機)——————SWITCH(交換機)

  ROUTER(路由器)——————ROUTER(路由器)

  補充一下,配置網絡設備要用反轉線。

  簡單的說!直通線就是兩端線序相同的線,用于不同設備之間互連,交叉線就是兩端線序不同的線,用于同種設備之間互連。

  方法四、實際網線水晶頭制作步驟:

  步驟1、用壓線鉗將網線的膠皮剪掉長約2cm即可。

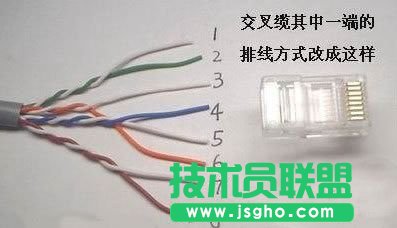

  步驟2、按照上面說的標準線序把網線排列好,可能情況如下圖:

把網線排列好

  步驟3、把8股線末端剪齊。

  步驟4、將水晶頭有塑料彈簧片的一端向下,有金屬針腳的一端向上,把整齊的8股線插入水晶頭,并使其緊緊的頂在頂端。

  步驟5、把水晶頭插入8P的槽內,用力的握緊壓線鉗即可!

把水晶頭插入8P的槽內
