一、線路的連接。我們常見的幾種撥號網絡連接情況如下：

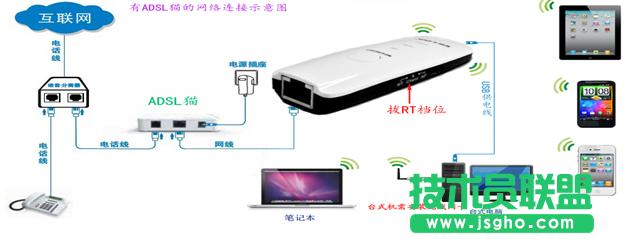

　　①：有“ADSL貓”的寬帶網絡。比如直接從電信、聯通等運營商所接電話線入戶網絡，配有“貓”。如下圖：

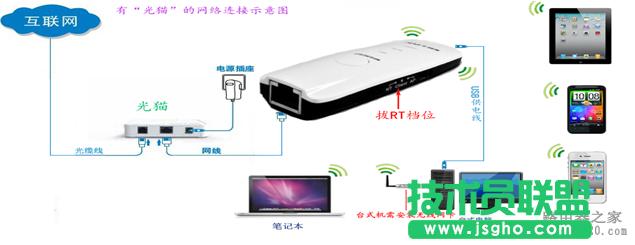

　　②：有“光貓”的光纜入戶光纖網絡。用如下圖：

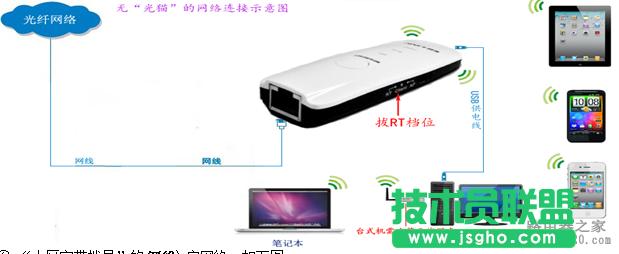

　　③：無“光貓”的網線入戶光纖網絡。如下圖：

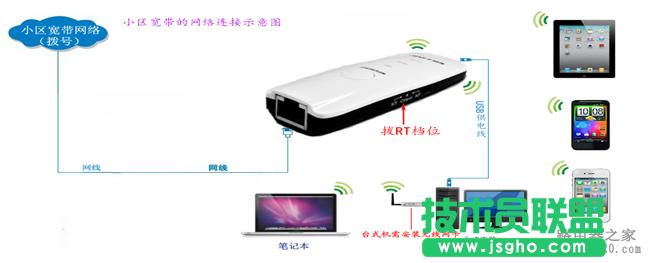

　　④：“小區寬帶撥號”的網線入戶網絡。如下圖：

　　注：從上述四種方案，雖接入網絡(入戶網絡)不同，但都有個共同特性：那就是都需要點“寬帶連接”，電腦才能上網。

　　接入電源到MP01后，路由器上WIFI指示燈是否有閃爍(大約1秒閃爍一次)。當網線接入網口后，路由器上WLAN指示是否有亮或閃爍，若不亮，則表示為線路不通，請重新接入網線或更換網線或重作水晶頭。指示燈狀態及模式選擇說明如下圖：

　　二、無線連接。手機無線連接到MP01/02上。(包含安卓系統手機、蘋果系統手機的配置，詳細如下)

　　①、從手機菜單項的“設置”項，開啟手機中的無線WIFI設置項，進入無線搜索列表中。如下圖：

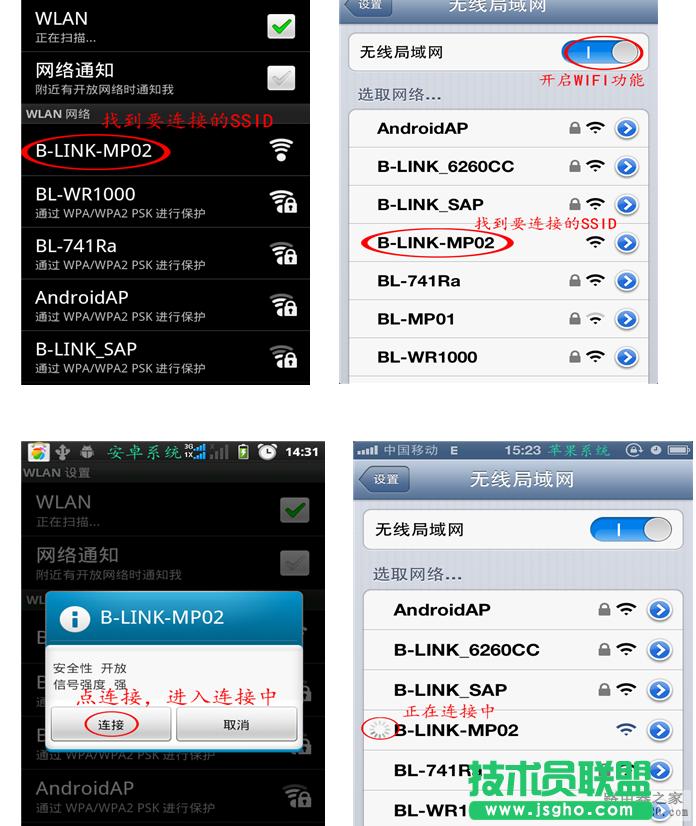

　　②、找到要連接的SSID(比如本例當中的B-LINK-MP02)，并連接它。如下圖：

　　③、連接成功后的狀態，如下圖所示：

　　三、查看手機連接后，獲取的IP地址是否正確。(包含安卓系統手機、蘋果系統手機，詳細如下)

　　(只要當正確獲取到MP01/02的192.168.16.X的IP地址后，才能作第四步的操作)

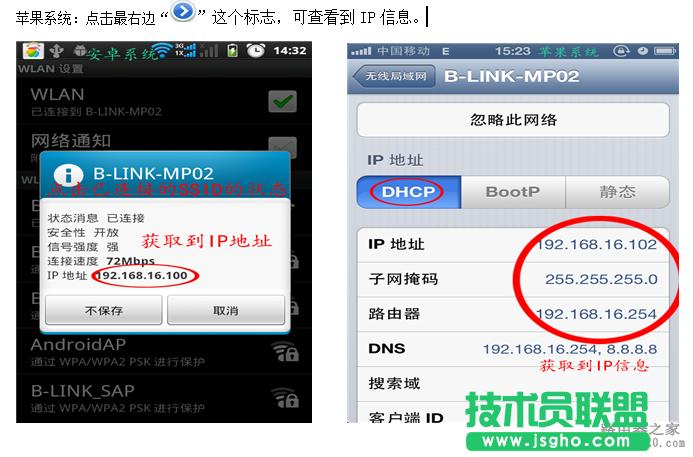

　　安卓系統：點擊已連接上的SSID(本例中的MP02)，就會出現如下圖IP地址信息;

　　四、登錄路由器WEB頁面。

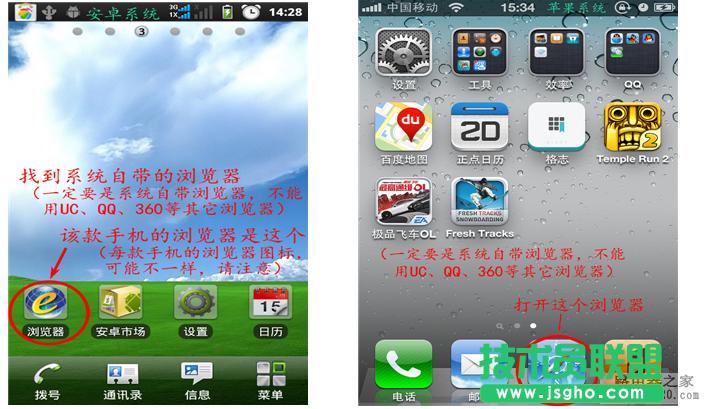

　　①、找到手機系統自帶的瀏覽器，(這里一定要找到系統自帶的瀏覽，像UC、QQ、360、百度等瀏覽器，很多是登錄不進WEB管理頁面里)，如下圖所示：

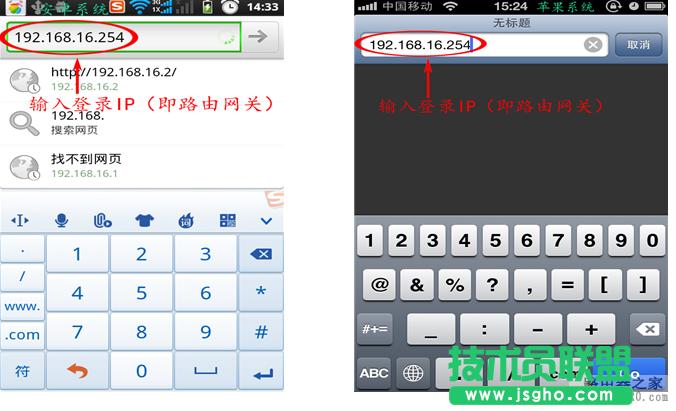

　　②、打開系統自帶瀏覽器，輸入登錄IP(也就是路由器的網關，默認網關是192.168.16.254)，如下圖所示：

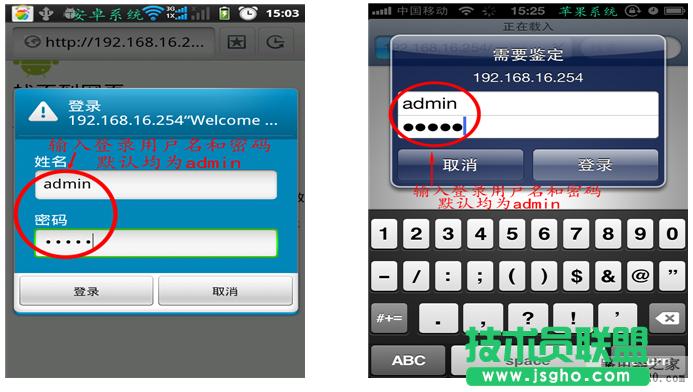

　　③、輸入登錄用戶名和密碼，默認均為“admin”，小寫字母。如下圖所示：

　　五、設置路由器。

　　(手機登錄到路由器的WEB頁面后，與電腦登錄是完全一樣;因手機屏幕有限，截圖比較小，不便于說明。以下是電腦截圖，便于您操作)

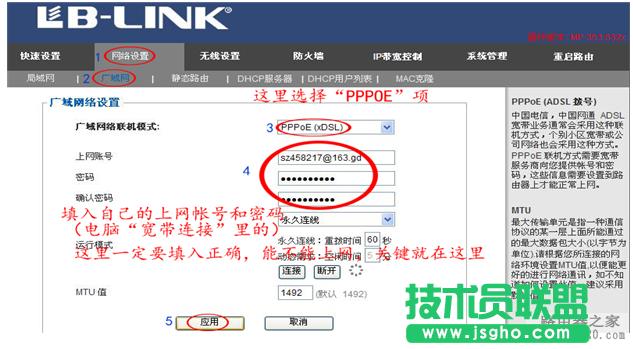

　　找到“網絡設置”-“廣域網”，在廣域網模式中選擇“ADSL虛擬撥號(PPPOE)”這項，在下面填入自己寬帶上網帳號和密碼(也就是原電腦上網時“寬帶連接”里的用戶名和密碼)，此處一定要填入正確，否則，路由器不可能撥上號。如下圖：

　　小提示：路由器中的“ADLS虛擬撥號”或“PPPOE”就相當于電腦中的“寬帶連接”，這幾個是一個意思，即路由器的“PPPOE”=電腦中的“寬帶連接”，不同的是，電腦“寬帶連接”需要手動去點，而路由器中的這個，是通上電(在線路接入正確的情況)自動連接上。

　　六、無線密碼的設置。

　　找到“無線設置”-“安全設置”，安全模式選“WPA2-PSK”，WPA算法選“AES”，密碼在8-15位之間(密碼太長，在無線連接時容易出錯)，設置好后，點“重啟路由”讓路由器生效。如下圖：
