TP-LINK TL-R406 IP帶寬控制功能設置方法

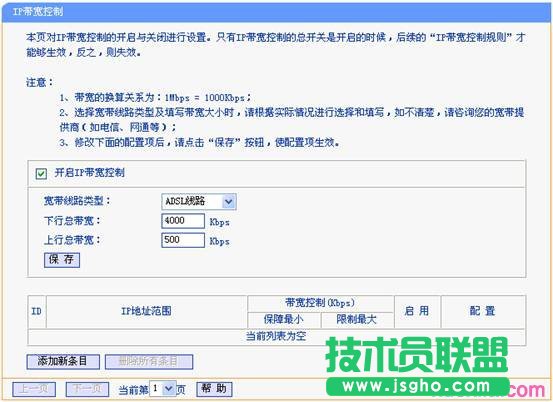

　　如下圖所示為TL-R406 IP帶寬控制功能設置界面。

　　寬帶線路類型：ADSL或者是其他線路，請按照您的實際情況填寫線路類型以及帶寬大小(比如4M ADSL線路，下行總帶寬為4000Kbps，上行總帶寬為500Kbps)。

　　下行總帶寬：通過WAN口可以提供的最大下載速度，即ISP提供給你的線路帶寬。

　　上行總帶寬：通過WAN口可以提供的最大上傳速度。

　　注意：如果要有效實現帶寬控制，必須正確填寫上下行總帶寬。

　　設置對應IP的具體規則，請點擊“添加新條目”，如下圖所示

　　IP地址范圍：填寫IP地址時，只填寫起始地址或者起始地址和結束地址相同表示為單個IP地址，起始地址與結束地址不同表示一個IP地址段。當設置為一個IP地址段時，意味著該地址段中的所有IP地址將共享使用其后設置的帶寬大小，它們能使用的總帶寬受后面設置的帶寬大小的約束。

　　帶寬控制：可以同時實現保障最小帶寬和限制最大帶寬，即通過WAN口允許的最大下載速度限制和最小下載速度保證，最大帶寬為0時表示采用不限制。

　　保障最小帶寬：通過WAN口允許的最小下載速度保障。

　　限制最大帶寬：通過WAN口允許的最大下載速度限制。

　　注意所有規則的保障最小帶寬之和不能超過下行總帶寬。

　　IP帶寬控制規則配置例圖：

　　保障和限制的帶寬大小設置的值并不是固定的，需根據網絡實際應用情況填寫。此處用戶只需配置下行帶寬，上行帶寬按照下行帶寬所占下行總帶寬的比例乘以上行總帶寬來分配。

　　上圖的設置表示：

　　1.用戶的接入類型為ADSL，其帶寬大小4M(下行總帶寬為4000kbps，上行總帶寬為500Kbps)。

　　2.規則1表示分配給局域網內IP地址為192.168.1.100的計算機的下行帶寬最小500Kbps、最大1000Kbps，相應上行帶寬計算規則為“(下行帶寬/下行總帶寬)*上行總帶寬”，所以上行最小62Kbps【(500/4000)*500】、最大125Kbps【(1000/4000)*500】。

　　3.規則2表示分配給局域網內IP地址為192.168.1.101到192.168.1.103的三臺計算機的帶寬總和為下行帶寬最小1500Kbps、最大3000Kbps，相應上行帶寬最小187Kbps、最大375Kbps。
