聯普TL-WR2041+設置IP帶寬控制圖解步驟一：設置電腦IP地址

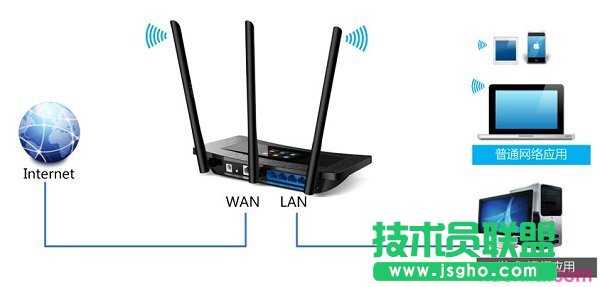

　　TP-Link TL-WR2041+路由器限制網速拓撲

　　實例分析

　　某用戶家里辦理了4M的ADSL寬帶，家里有臺式機、筆記本、手機等多臺設備;臺式機主要用來看視頻、玩游戲，因此需要優先保證臺式電腦有足夠的寬帶資源，同事還要保證其他設備可以正常瀏覽網頁、聊QQ等。

　　用戶線路為4M ADSL線路，上行帶寬為512Kbps，下行帶寬為4096Kbps。結合用戶需求與總帶寬，分配規則如下：

　　TP-Link TL-WR2041+路由器限制網速需求分析

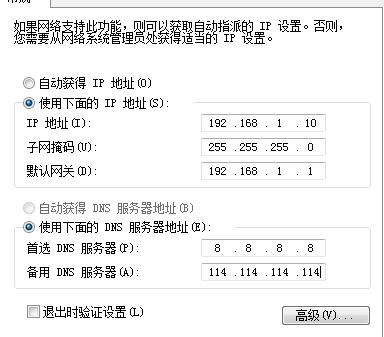

　　為了優先保證臺式電腦的網速，需要把臺式電腦的IP地址設置為靜態IP，本例為192.168.1.10;其他設備的IP地址設置為自動獲取。

　　聯普TL-WR2041+設置IP帶寬控制圖解步驟二：TL-WR2041+限制網速(IP寬帶控制)設置

　　1、登錄設置界面

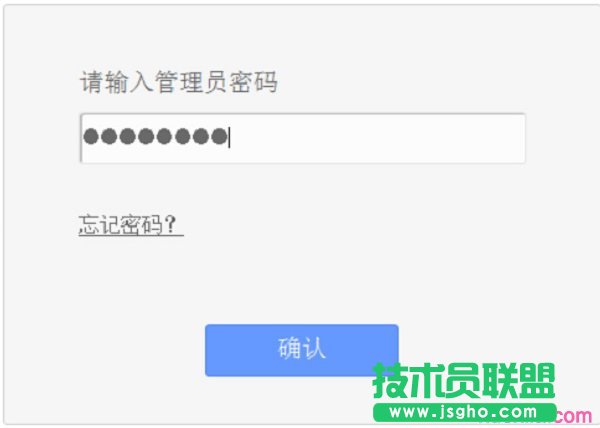

　　請在瀏覽器的地址欄中輸入：tplogin.cn進行登錄，登錄密碼是用戶在TL-WR2041+路由器機身的設置面板上設置的管理員密碼。

　　輸入tplogin.cn登錄TL-WR2041+路由器

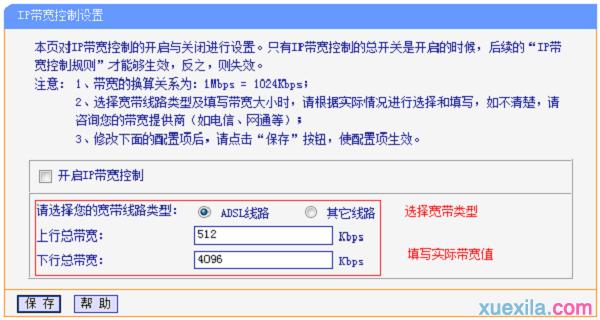

　　2、點擊“IP寬帶控制”——>“寬帶線路類型”：ADSL線路(如果你的不是ADSL寬帶，就選擇其他線路)——>“上行總寬帶”填寫：512——>“下行總寬帶”填寫：4096——>點擊“保存”。

　　TL-WR2041+路由器上設置IP寬帶控制的參數

　　注意問題

　　(1)、1KBps=8Kbps，1M=1024Kbps=128KBps;所以4M=4096Kbps。

　　(2)、寬帶運營商和路由器上計算寬帶大小的單位是Kbps，而計算機上則是KBps;所以1M的寬帶，下載文件的時候，電腦上顯示的最大速度只能100KBps左右。

　　(3)、下行寬帶：指的是下載時的最大網速，我們辦理的寬帶資源，實際上就是根據最大下行寬帶來確定的。例如辦理的4M寬帶，那么最大下行寬帶就是4096Kbps。

　　(4)、上行寬帶：是上傳資源時的寬帶，一般是下行寬帶的1/8;例如4M的寬帶，下行寬帶大小是4096Kbps，那么最大上行寬帶應該是：512Kbps。

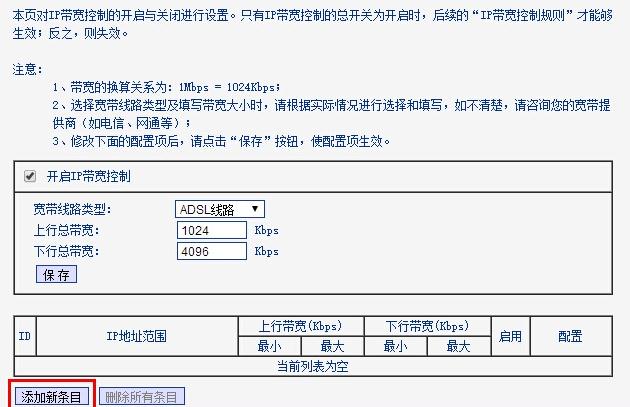

　　3、點擊“添加新條目”

　　4、限制臺式電腦網速

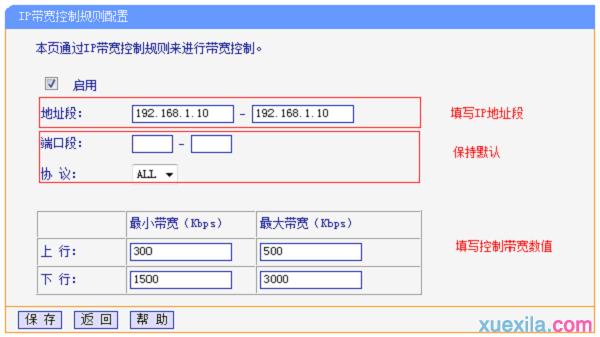

　　點擊“添加條目”，然后在“起始地址”和“結束地址”中都填寫：192.168.1.10——>“上行帶寬最小帶寬”為 300——>“上行最大帶寬”為 500——>設置“下行最小寬帶”為 1500——>“最大下行帶寬”為 3000——>點擊“保存”。

　　TL-WR2041+路由器上設置限制臺式機網速的規則

　　溫馨提示：“端口段”、“協議”兩個選項保持默認即可，不用設置。

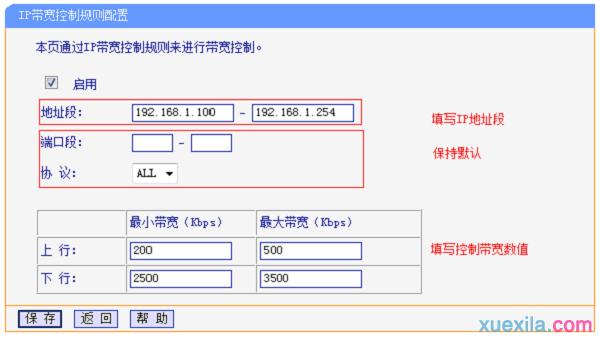

　　5、限制其他設備網速

　　再次點擊“添加新條目”——>起始地址”填寫：192.168.1.100——>“結束地址”填寫：192.168.1.254——>“上行帶寬最小帶寬”為 200——>“上行最大帶寬”為 500——>設置“下行最小寬帶”為 2500——>“最大下行帶寬”為 3500——>點擊“保存”。

　　TL-WR2041+路由器上設置限制其他設備網速規則

　　注意：默認DHCP 地址池為192.168.1.100-192.168.1.254。自動獲取IP地址的終端均會從該地址池中獲得IP地址。

　　6、開啟“IP寬帶控制”

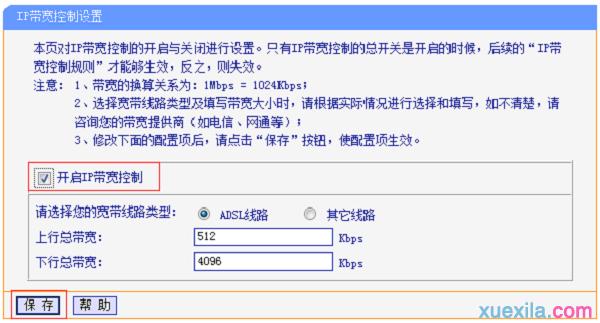

　　勾選“開啟IP寬帶控制”——>點擊“保存”。

　　TL-WR2041+路由器上開啟限制網速(IP寬帶控制)的功能
