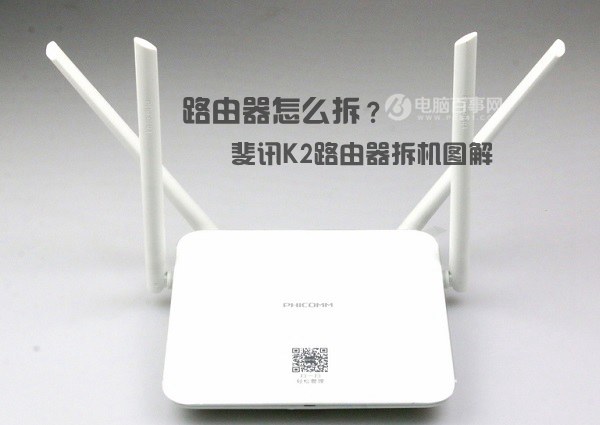

路由器怎么拆?斐訊K2路由器拆機圖解
斐訊K2無線路由器配備“雙頻”、“千兆”、“四天線”設計,屬于時下一款主流的無線路由器產品,外觀造型與多數路由器一樣,拆解也很簡單,只需要準備好十字螺絲刀,從底部開始拆卸螺絲即可。

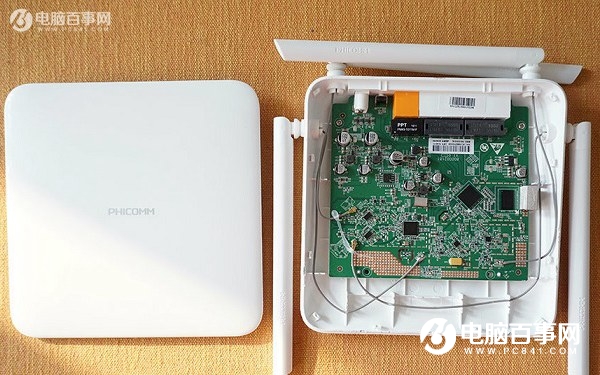

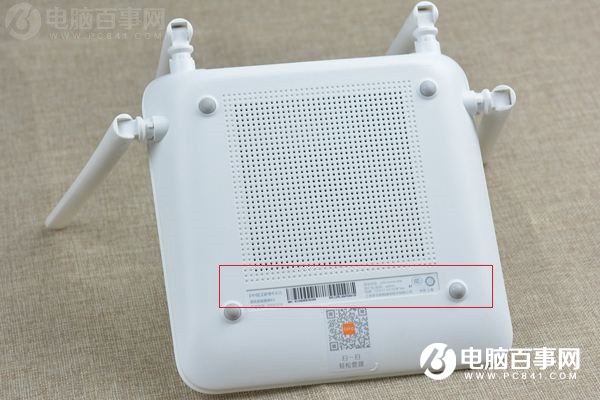

路由器由于體積小,結構簡單,因此拆機比較簡單。斐訊K2路由器同樣如此,只需要借助螺絲刀擰下機身底部的兩顆螺絲(隱于標簽貼紙下)。拆下兩顆固定螺絲后,又薄片或指甲沿著機身上下外殼結合的部分依次輕輕的撬開卡扣便可打開底蓋了,如下圖所示。

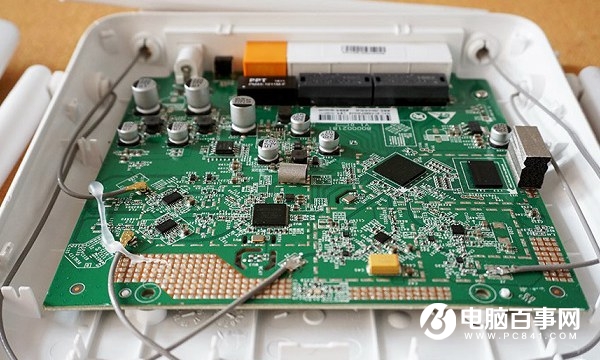

斐訊K2路由器內部結構非常簡單,與大多數普通路由器一樣,只有一塊PCB板。斐訊K2的PCB板為綠色,四根增益天線分別通向兩個主控芯片和5G芯片組,且每個芯片組都有獨立的兩個區域分別對應同頻率的天線,整個PCB上焊工精密,元器件分區整齊排列,一目了然。

斐訊K2的PCB主板上集成了不少芯片,主要包括聯發科MT7620A作為主控芯片、內存顆粒芯片、MT7612EN作為5G信號的管理芯片、SKY85728-11功率放大器芯片、SKY65405-21等控制芯片,與智能手機有點類似,但要簡單的多。
