圖解德特威勒6A類模塊打線規則

發布時間:2022-05-12 文章來源:xp下載站 瀏覽:

網絡技術是從1990年代中期發展起來的新技術,它把互聯網上分散的資源融為有機整體,實現資源的全面共享和有機協作,使人們能夠透明地使用資源的整體能力并按需獲取信息。資源包括高性能計算機、存儲資源、數據資源、信息資源、知識資源、專家資源、大型數據庫、網絡、傳感器等。 當前的互聯網只限于信息共享,網絡則被認為是互聯網發展的第三階段。

德特威勒在業內向來是以提供優秀的全屏蔽解決方案聞名的,其7類和7A類線纜,無論從工藝上來說還是從性能來說,都達到了一個全新的高度,因此,許多追求高性能的客戶,尤其是許多歐洲客戶都選擇德特威勒的產品,因為他們已經習慣了德特威勒高品質的服務。

在中國,大量的終端設備還都是采用RJ45的接口方式,而大家都知道,這種8根銅針并排的模塊是無法達到7類的傳輸標準的,6A類500MHz已經是其傳輸的極限了(如下圖1,德特威勒6A類模塊),要達到7類傳輸標準必須采用4線對完全隔離的PS模塊(如下圖2,德特威勒7類PS模塊),兩個模塊的差異一目了然(如下圖3,兩種模塊結構的比較),要升級全部的系統需要投入大量的金錢。因此,許多客戶如德國大眾,他們選擇了折中的方案,墻體內的線纜采用德特威勒7類線纜,物理帶寬可達1000MHz;模塊采用6A類RJ45模塊,后期只要更換為7類模塊便可將整個鏈路升級為7類,大大節省了成本。

圖解德特威勒6A類模塊打線規則_網絡技術

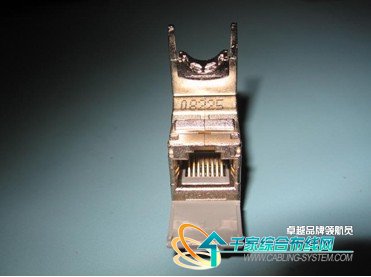

圖1   6A類模塊

圖解德特威勒6A類模塊打線規則_網絡技術

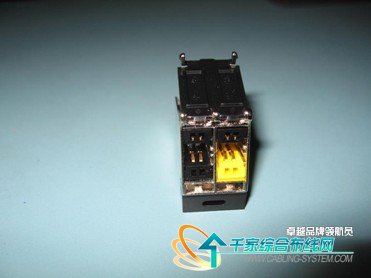

圖2   7類模塊

圖解德特威勒6A類模塊打線規則_網絡技術

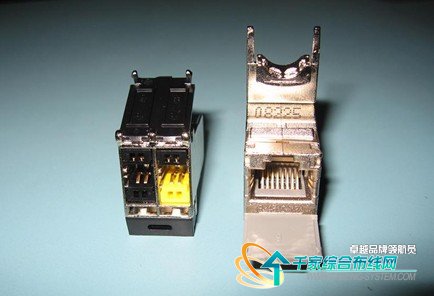

圖3    7類模塊和6A類模塊的比較

現在,我們就來看看,怎樣進行6A類模塊的打線。首先我們來認識一下,本次我們操作的兩個對象,如下圖,

圖4.6A類模塊的分解圖,

圖5A和圖5B.7類線纜(LSOH護套)。

圖解德特威勒6A類模塊打線規則_網絡技術

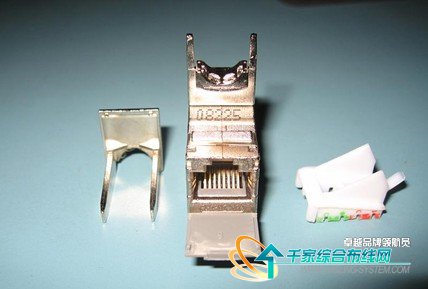

圖4   6A類模塊分解圖

圖解德特威勒6A類模塊打線規則_網絡技術

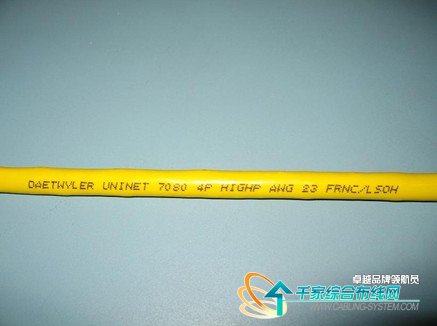

圖5A  7類線纜印字

圖解德特威勒6A類模塊打線規則_網絡技術

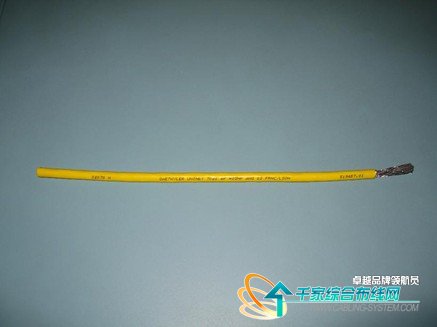

圖5B   7類線纜結構

第一步剝線,如下圖6,剝下最外面的護套層,我們可以看到,德特威勒7類線為鋁箔對對屏蔽+絲網總屏蔽,達到了非常優秀的屏蔽效果。然后將絲網層向后翻起。

圖解德特威勒6A類模塊打線規則_網絡技術

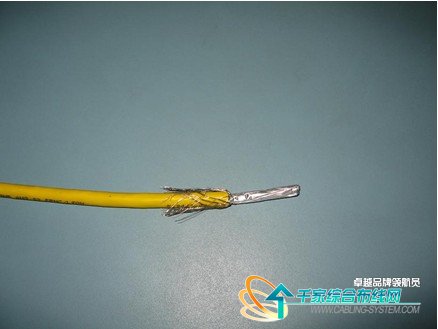

圖6    剝線

第二步,將四線對的鋁箔屏蔽層剝除,由于是鋁箔+絲網雙層屏蔽結構,因此我們可以將鋁箔層去除,留下絲網層,不影響整體的屏蔽性能。如下圖7。

圖解德特威勒6A類模塊打線規則_網絡技術

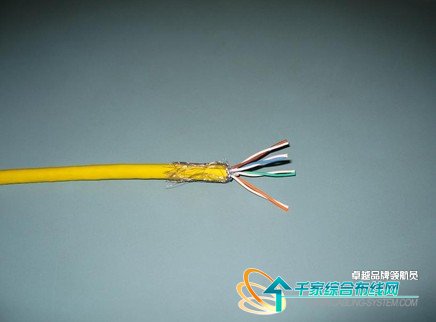

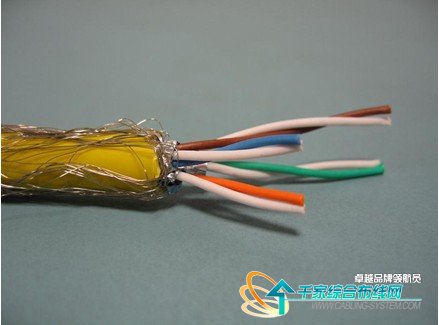

圖7   去除鋁箔層

第三步,參照塑料線槽模塊的色標位置,將相應的線對修剪短,以利于將4線對卡入線槽中。如圖8A和圖8B色標的排列。如圖9將線對修剪出相應的長度。

圖解德特威勒6A類模塊打線規則_網絡技術

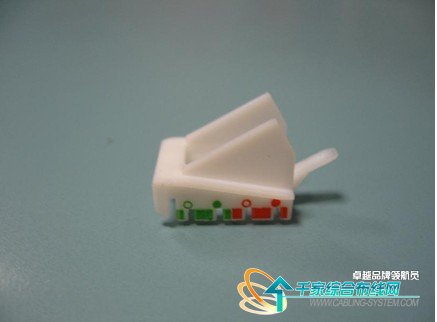

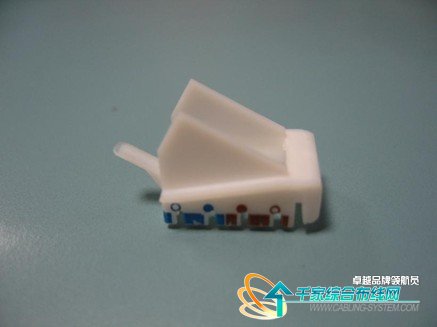

圖8A   色標排列順序

圖解德特威勒6A類模塊打線規則_網絡技術

圖8B    色標排列順序

圖解德特威勒6A類模塊打線規則_網絡技術

圖9   修剪長度

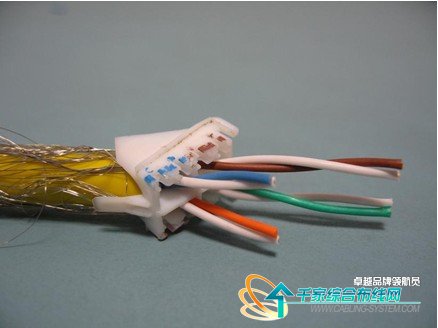

第四步,將線對伸入線槽模塊的相應區塊中,如圖10。并解開線對,按照色標將線卡入線槽中,如圖11。

圖解德特威勒6A類模塊打線規則_網絡技術

圖10    伸入區塊中

圖解德特威勒6A類模塊打線規則_網絡技術

圖11    卡入相應的線槽中

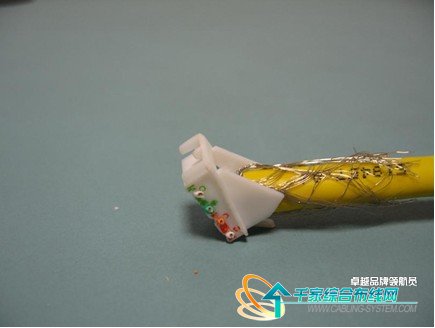

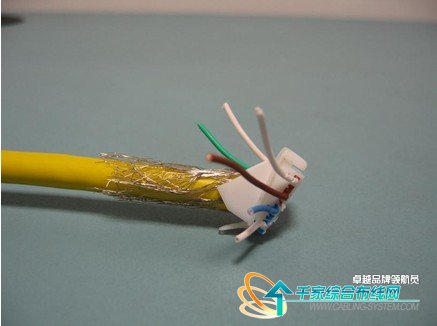

第五步,將多余的線纜修剪干凈,如圖12所示,并將線槽塊壓入模塊中如圖13。

圖解德特威勒6A類模塊打線規則_網絡技術

圖12    修剪多余的線纜

圖解德特威勒6A類模塊打線規則_網絡技術

圖13    塞入模塊中

第6步,將金屬卡銷壓入模塊中,如圖14,以固定上一步塞入的塑料卡線槽,效果如圖15。

圖解德特威勒6A類模塊打線規則_網絡技術

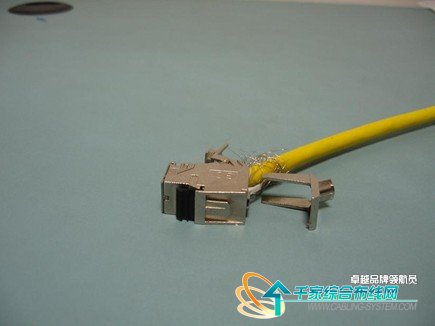

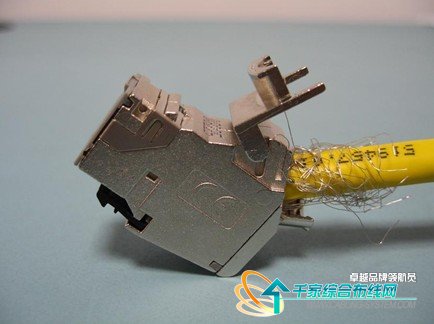

圖14   等待壓入的卡銷

圖解德特威勒6A類模塊打線規則_網絡技術

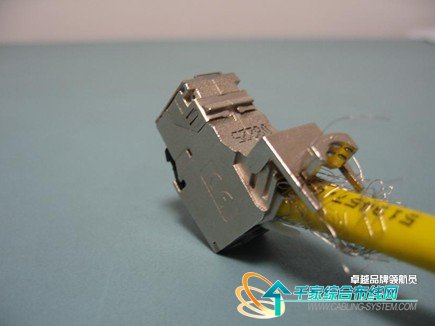

圖15 壓入后效果圖

第七步,將模塊最上端得蓋子翻下來蓋上,如圖16。并用綁扎帶固定,效果如圖17。整個模塊制作過程完成,其間,須將絲網屏蔽層整理順暢。

圖解德特威勒6A類模塊打線規則_網絡技術

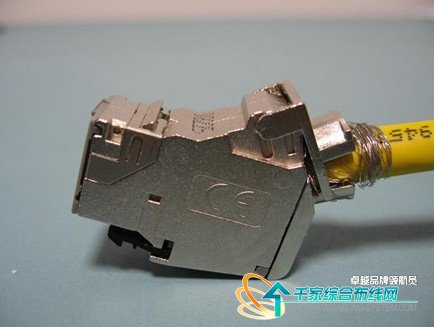

圖16    翻下模塊蓋

圖解德特威勒6A類模塊打線規則_網絡技術

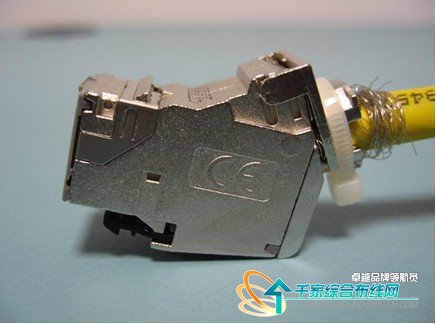

圖17    用綁扎帶固定

通過以上介紹,大家可以感覺到,德特威勒6A類模塊打線并不復雜,且完全是屬于免工具模塊,大量節省了屏蔽系統的施工時間。
