雙向可拆卸配線架概述(組圖)

發布時間:2022-05-09 文章來源:xp下載站 瀏覽:

網絡技術是從1990年代中期發展起來的新技術,它把互聯網上分散的資源融為有機整體,實現資源的全面共享和有機協作,使人們能夠透明地使用資源的整體能力并按需獲取信息。資源包括高性能計算機、存儲資源、數據資源、信息資源、知識資源、專家資源、大型數據庫、網絡、傳感器等。 當前的互聯網只限于信息共享,網絡則被認為是互聯網發展的第三階段。

在綜合布線當中,配線架是不可缺少的配線設備之一,雖然綜合布線行業的工程師對其在具體施工和維護過程中的作用說法不一,但是都一致認為其在綜合布線當中是不可或缺的。你可以想象一下,如果一個網絡管理員面對的是一個沒有配線架,且點數超過400點的機房,那么他所面對的管理任務是驚人的,甚至是不可能的任務。

由于綜合布線的一大作用是利用相同的接口和相同的傳輸介質來傳輸不同的信息,因此我們要通過連接不同信息的配線架之間的跳接來達到該目的。配線架的作用簡單來說就是綜合布線系統中的連接樞紐,起著將傳輸信號靈活轉接、靈活分配以及綜合統一管理的作用,使整個機房的連接看起來美觀,整潔,規范,網絡管理員對整個網絡的管理相當方便。

一般來說我們可以把配線架分為銅纜配線架和光纜配線架。

光配線架一般為不帶光纖耦合器,按照實際的工程需要配備相應數量的耦合器,空口用防塵蓋遮擋(如下圖1)。

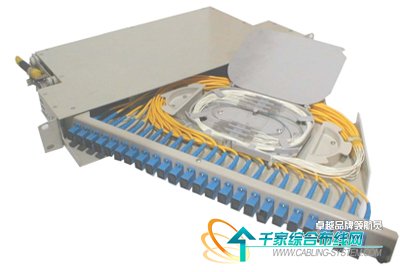

圖1旋轉式光纖配線架  銅纜配線架是我們在綜合布線配線系統和主干語音系統中廣泛采用的產品,可分為三個層次的產品:

最低層次是固定模塊不可拆卸的配線架,這種配線架一旦一個端口的后部打線損壞,就只能更換端口從新進行端接了(如下圖2)。

 圖3模塊單向可拆卸銅纜配線架

第三層次是雙向可拆卸配線架,打線完成后,可從前部拆卸模塊,平時維護只要用簡單的工具從前端將相應的模塊拆卸下來更換即可(如下圖4)。

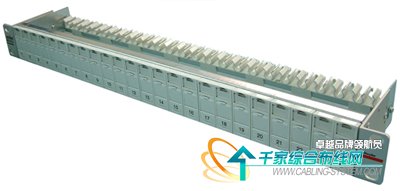

圖4雙向可拆卸銅纜配線架

說到RJ45接口銅纜配線架,還有一段歷史。80年代末,綜合布線剛進入到中國的時候,傳輸速率很低,線纜只有3類,因此配線系統只有110式配線架,無論是水平子系統還是主干子系統,均使用該系統,主要與大對數線纜配套使用,體積小,密度高,價格便宜。隨著技術的不斷發展,綜合布線系統分別出現了超五類系統,6類系統,7類系統。而且還細分為屏蔽與非屏蔽,網絡端口也向RJ45型接口靠近,因此用于端接的配線系統演化為19英寸RJ45的配線架系統。背面進線采用110端接方式,正面全部為RJ45口用于跳接配線。

該配線系統通過與理線架的配合,可在施工完成初期收到很好的效果,甚至可稱為“完美”(如下圖5所示)。

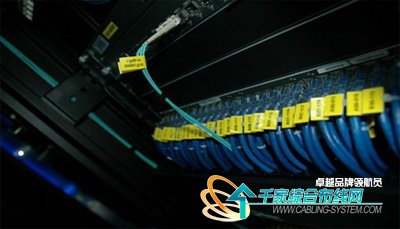

圖5整潔的配線系統

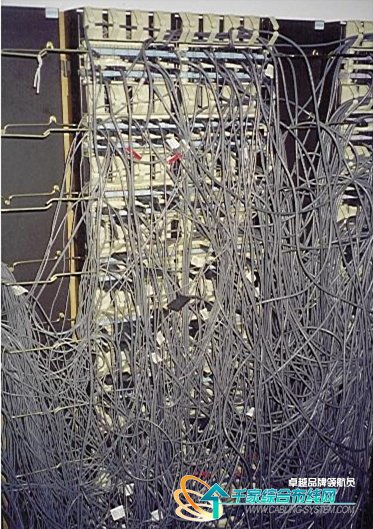

然而隨著時間的流逝,隨著管理員不斷地修改跳線,整個跳線就會面目全非,如下圖:

圖6混亂的配線架前端跳線

因此,這樣就為網絡管理員對整個機房的管理提出了挑戰,各種方案應運而生,有人提出使用電子配線架系統,而使用智能配線系統來解決這個問題似乎有點殺雞用牛刀的嫌疑。這時雙向可拆卸配線架就為解決該問題提供了一個廉價的方案,雖然不能稱為完美的解決方案。

接下來我們就來認識一下這種配線架,如下圖,我們可以清楚地看到前端卡接塊的結構,上面2個,下面1個卡扣,卡接牢固。

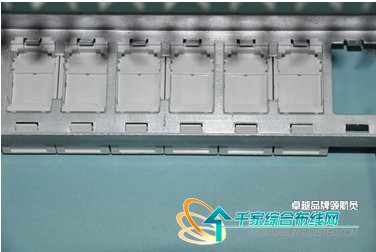

圖7前端面板卡接結構

該配線架可輕松實現6類屏蔽模塊的裝配,如下圖:

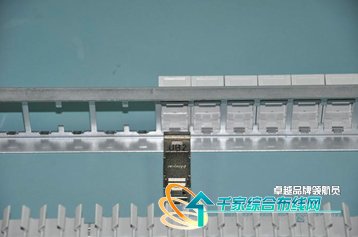

圖8該配線架可與6類屏蔽模塊配合

6類屏蔽模塊和該配線架相當貼合,沒有任何松動和空隙。如下圖:

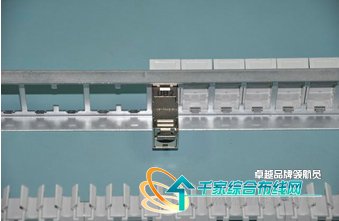

圖9 6類屏蔽模塊裝配完成

我們想像一下,線纜已經全部打線完成,24個模塊也完成裝配,配線架已經裝入機柜完成,這時我們要對其進行更改,怎樣將模塊和線纜進行拆卸呢?后向操作顯然是不可能的,而前向拆卸的機關在哪里呢?需要什么工具嗎?如下圖:

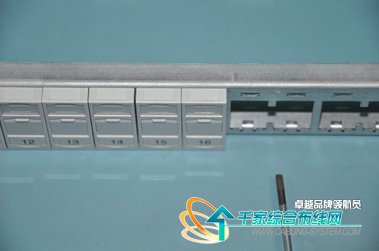

圖10 準備前向拆卸面板

原來,拆卸的機關隱藏在標簽框中,用一字螺絲刀插入標簽框內部的小槽中,輕輕往下一按,前端面板和模塊一起下來了。如下圖:

圖11螺絲刀插入標簽框后的小槽中

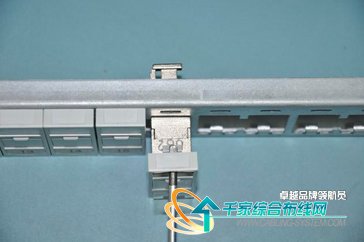

圖12前端拆卸完成

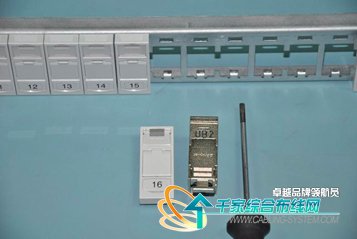

拆卸完成以后,便可進行相關模塊的更改了。如下圖

圖13更換相關的模塊

通過上述整個施工過程的演示,我們可以清楚的看到雙向可拆卸配線架的總體設計思路及其在施工過程中提供的便利。作為整個網絡節點的集中地,配線架的制造工藝和設計理念必將對綜合布線的前期施工和后期維護升級產生越來越多的影響。



網絡的神奇作用吸引著越來越多的用戶加入其中,正因如此,網絡的承受能力也面臨著越來越嚴峻的考驗―從硬件上、軟件上、所用標準上......,各項技術都需要適時應勢,對應發展,這正是網絡迅速走向進步的催化劑。
