軟件介紹

DXF Works官方版是一款廣受歡迎的DXF文件處理工具，DFX格式是一種由CAD、UG等工程設計軟件所產生的圖紙文件，無法直接由圖片軟件打開。而這款軟件可以直接打開這些文件，并將其中的數據提取出來進行處理，支持提供點、線、圓、弧、塊和3D面等多種類型的數據，在報表中插入數據名稱，輕松修改列表中的項目。

DXF Works軟件特色

1、直觀的GUI，可讓您瀏覽DXF文件

打開軟件時，您會看到一個簡潔的用戶界面，可瀏覽目錄樹以便輕松找到要處理的DXF文件。選擇它們后，您將在主窗口右側的列表中看到它們，并帶有允許您選擇報告輸出文件夾以及適當文件擴展名的選項。

2、讓您提取坐標和其他類型的數據

下一步，您需要進入“配置”部分，在這里您可以查看要處理的DXF實體。僅舉幾例，您將獲得一些選項，例如點，圓，弧，線，樣條線，3D面和塊。

3、這也是您需要導航以精確指定要導出的數據的地方。行號，X，Y和Z坐標，實體類型，圖層和句柄，文本字符串，標簽和順序號只是其中的一部分，并且提到您可以輕松更改列表中任何項目的優先級。

4、使您能夠組織從DXF文件提取的數據。

此外，該程序還可以幫助您在報表中插入數據名稱，以便您可以輕松地將每個值與概念相關聯。另外，為方便起見，還可以選擇字段分隔符類型，并且諸如逗號，分號和空格之類的選項近在咫尺。

5、方便的工具，獨立的AutoCAD的工作

所有的一切，DXFWorks是一個方便的工具，幫助您提取坐標等各類從DXF文件中的信息，而不依賴于AutoCAD的。

DXF Works使用方法

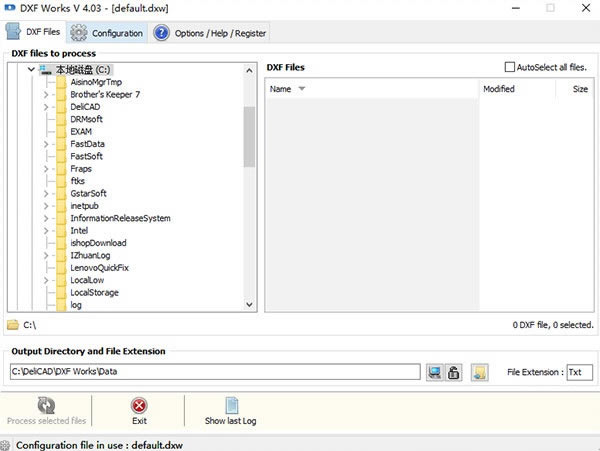

步驟1：選擇要處理的DXF文件

使用左側窗口瀏覽您的磁盤。DXF文件出現在右側窗口。您可以在點擊時按住[Ctrl]鍵選擇多個文件。如果您選擇該選項，那么該目錄中的所有DXF文件將被自動選擇。

步驟2：選擇數據文件的目標目錄和擴展名

點擊瀏覽您的磁盤并選擇將創建數據文件的目錄。點擊使目標目錄與DXF文件目錄相同(在這種情況下，目標目錄字段的顏色變成黃色)。

輸入數據文件的文件擴展名(一般為TXT，XYZ或ASC，但也可以是任何其他)。

步驟3：選擇要處理的DXF實體

只需在列表中選擇必須處理的DXF實體。

根據實體的類型，DXF Works將導出一個或多個坐標點。

點：點的坐標。

圓：中心點的坐標。

弧：起點、終點和中心點的坐標。

橢圓：中心點的坐標。

線：起點、終點和中心點的坐標。

多行文字：插入點的坐標。

單行文字：插入點的坐標。

二維多線：多線的每個頂點的坐標，以及可選的 "附加點"，即通過曲線擬合或花鍵擬合添加的頂點。

3D Polyline : 多段線的每個頂點的坐標，以及可選的 "附加點"，即通過花鍵擬合添加的頂點。

花鍵：花鍵的每個 "控制點 "的坐標和/或花鍵的每個 "擬合點 "的坐標。

3D面：3D面的每個角的坐標。

塊：插入點的坐標。您可以通過在 "塊名："編輯框()中給出要處理的塊的名稱來過濾您要處理的塊。您可以給出多個用逗號隔開的名稱，并使用通配符(*和? 例如，PNT?,*BL*將處理名稱為PNT+唯一字符(?)的塊，即PNT1、PNTx等，以及名稱包含BL的塊，即BL_abc、myBLock等。如果您想處理所有的數據塊，請使用*或?qū)⒋俗侄瘟艨铡?/p>

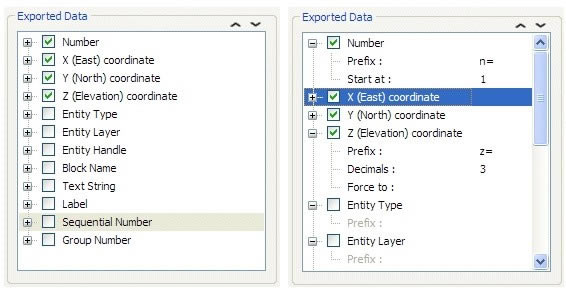

步驟4：選擇要導出的數據

DXF Works可以導出以下數據到數據文件。

坐標：唯一編號，X(東)坐標，Y(北)坐標，Z(高程)坐標。

附加數據：除了坐標外，還可以導出具體數據。實體類型、實體層、實體手柄、塊名、文本字符串、標簽、序列號、組號。數據的導出順序與它們在導出數據窗口中出現的順序相同。使用按鈕可向上或向下移動字段。

導出的數據可以用一個可選的前綴作為前綴，并且必須用您在 "字段分隔符 "框中選擇的字段分隔符來分隔。在選擇 "其他 "上選擇一個預定義的分隔符，并輸入字符作為分隔符使用。

選擇在導出的數據文件頂部插入所選字段名稱的選項。

在這個過程結束時，DXF Works顯示了一個報告，給出了已處理的文件和實體計數的統計數據。這個文件以 "DXFWorksLog.txt "的名字保存在DXF Works的安裝目錄中。
