軟件介紹

立幾畫板電腦版是一款專業的且實用的立體幾何繪制工具。軟件適合教師使用，可以在講解題目時打開立幾畫板電腦版，根據題目中的已知條件繪制立體圖形。再根據圖形進行講解。軟件不僅可以支持繪制2D平面圖形還可以繪制3D立體圖形。

立幾畫板電腦版軟件特色

1、圖元類型豐富

2、圖形直觀性強

3、變換方式多樣

4、計算快捷準確

5、圖文功能強大

6、應用范圍廣泛

立幾畫板電腦版軟件功能

1、圖元類型豐富。 點線面、柱錐臺、圓弧球，命令按鈕、動態計算一應俱全。圖元選取方法多樣、屬性修改方便，有無限次的撤消、重做功能，有完備的幫助系統，易學易用。

2、圖形直觀性強。 可以運用多種投影（正平行投影、斜平行投影、中心投影）方式顯示，可以多視圖顯示（主視圖、左視圖、頂視圖等），可以把被遮擋的線自動顯示為虛線，可以對每一個物件添加材質屬性，可加燈光效果、彩色貼圖，自然逼真，勝似照片。

3、計算快捷準確。 選取圖元，可以迅速判斷點線面之間的位置關系，如共線、異面、平行、垂直等；可準確計算出有關的長度、角度、距離，如線面角、二面角、異面直線所成角及距離等，并將度量結果用動態文本顯示。為方便教學，畫板中提供了功能強大的函數計算器。

4、變換方式多樣。 既可以從多種角度觀察形體，進行視變換；還可以對圖形進行旋轉、平移、縮放等點變換，動作按鈕能幫助你迅速制作變換的動畫，讓你在變化中尋求不變的規律。

5、文字功能強大。 在圖形中可以直接添加文字說明，支持各種字體、各種符號；可以打開WORD編寫的RTF格式的文本，插入幻燈片、FLASH等，直接演示題目的解答。

6、圖象功能實用。 對制作的圖形既可以保存為立幾畫板文件，也可以保存為圖片，配合剪貼板的使用，方便和其它軟件交換數據。可以打開或保存多種格式的圖象文件（如bmp、jpg、gif、png等），并對此進行縮放、裁剪、轉換等操作。

立幾畫板電腦版使用方法

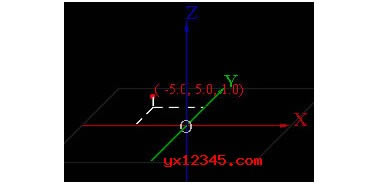

1、選擇[鉛筆]工具,按住Ctrl鍵(得到的是整點)移動鼠標,使點坐標為(-5.0,5.0,0.0),點擊鼠標左鍵不松開向上拖動,使點坐標為(-5.0,5.0,1.0),松開鼠標與Ctrl鍵,得點A。

2、移動鼠標到適當位置直接單擊(不上下拖動,使之與A點Z值相同)得點B,同法得點C.

在點A上單擊,得面ABC.

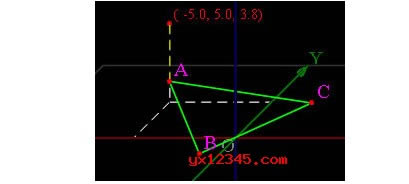

再在點A上點擊鼠標,取得它的坐標X、Y值，不按Ctrl鍵向上拖動，使其坐標為(-5.0,5.0,3.8),松開鼠標得頂點V。

移動鼠標到適當位置直接單擊(不上下拖動,使之與A點Z值相同)得點B,同法得點C.

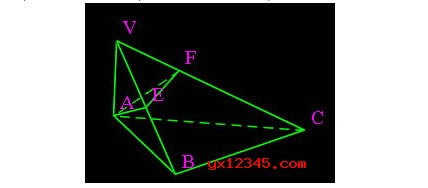

3、移動鼠標可得虛線標示的棱臺,改變與V點距離,可見棱柱與棱錐.在V點附近單擊得三棱錐V-ABC

單擊A點,在線段VB中點處單擊得線段AE.

在線段VC上任何處單擊得線段EF(圖中F是三等分點).

回點A單擊,得封閉面AEF.

右鍵點擊鼠標,完成繪圖.

單擊工具欄中[鎖定]工具,在圖形區拖動鼠標,從不同角度觀察圖形。

立幾畫板電腦版快捷鍵說明

F1 顯示幫助主題 Ctrl+N 新建

F2 打開示例文件 Ctrl+O 打開

F3 切換三視圖 Ctrl+S 保存

F4 切換顯示類型 Ctrl+X 剪切

F5 切換投影方式 Ctrl+C 復制

F6 切換圖形區與文檔區 Ctrl+V 粘貼

PageUP 上一頁 Ctrl+Z 撤消

PageDn 下一頁 Ctrl+R 重做

Ctrl+Enter 動畫啟動/停止 Ctrl+A 全選

Home 動畫變換復位 Shift+ ← 左移

→ 繞Z軸正轉 Shift+ → 右移

← 繞Z軸反轉 Shift+ ↑ 上移

↓ 繞X軸正轉 Shift+ ↓ 下移

↑ 繞X軸反轉 Ctrl+ ↑ 遠移

Ctrl+Y 繞Y軸正轉 Ctrl+ ↓ 近移

Ctrl+U 繞Y軸反轉 Delete 清除

Ctrl+D 繞自定義軸旋轉 Shift+Insert 粘貼

Ctrl+ → 動畫加速 Esc 退出全屏

Ctrl+ ← 動畫減速
